製品の特長

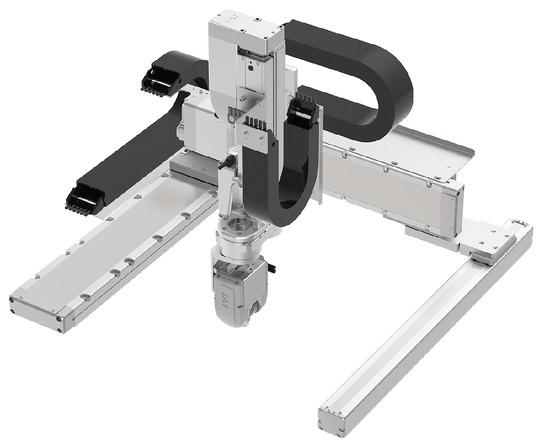

（注） 上写真は組合わせ方向「1」、全軸ケーブルベア付きの場合になります。
基本仕様
| 最大可動範囲 | X軸 800 mm | Y軸 600 mm | Z軸 190 mm |
|---|---|---|---|
| 最大可搬質量 | 1 kg | ||
| 標準サイクルタイム | 2.11 秒 | ||
| 位置繰返し精度 | ± 0.03 mm | ||
標準サイクルタイムは下記条件で、往復の最速動作をした場合の動作時間です。
メインスペック
| 項目 | 内容 |
|---|---|
| 最大可搬質量 | 1㎏ |
| 位置繰返し精度 | ±0.03mm |
| 項目 | 内容 | |
|---|---|---|
| 使用環境温度・湿度 | 0～40℃、85％RH以下（結露なきこと） | |
| 保護等級 | － | |
| 耐振動・耐衝撃 | 4.9m/s2 | |
| 海外対応規格 | RoHS指令 | |
| エンコーダー種類 | バッテリーレスアブソリュート | |
| エンコーダーパルス数 | XYZ軸 | 8192pulse/rev |
| RBT軸 | 8192pulse/rev | |
| 納期 | ホームページ［納期照会］に記載 | |

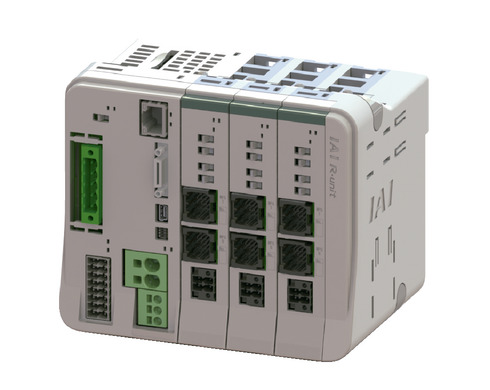

適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
海外規格
選定上の注意
 | （1）サイクルタイムは参考値です。ストローク、動作パターンによっては上記サイクルタイムより大きくなる場合があります。 （2）RSELドライバーユニットの高出力設定は、「有効」で使用してください。 （3）位置繰返し精度は、「JIS B 8432 産業用ロボットの性能試験条件」に準拠しています。 |

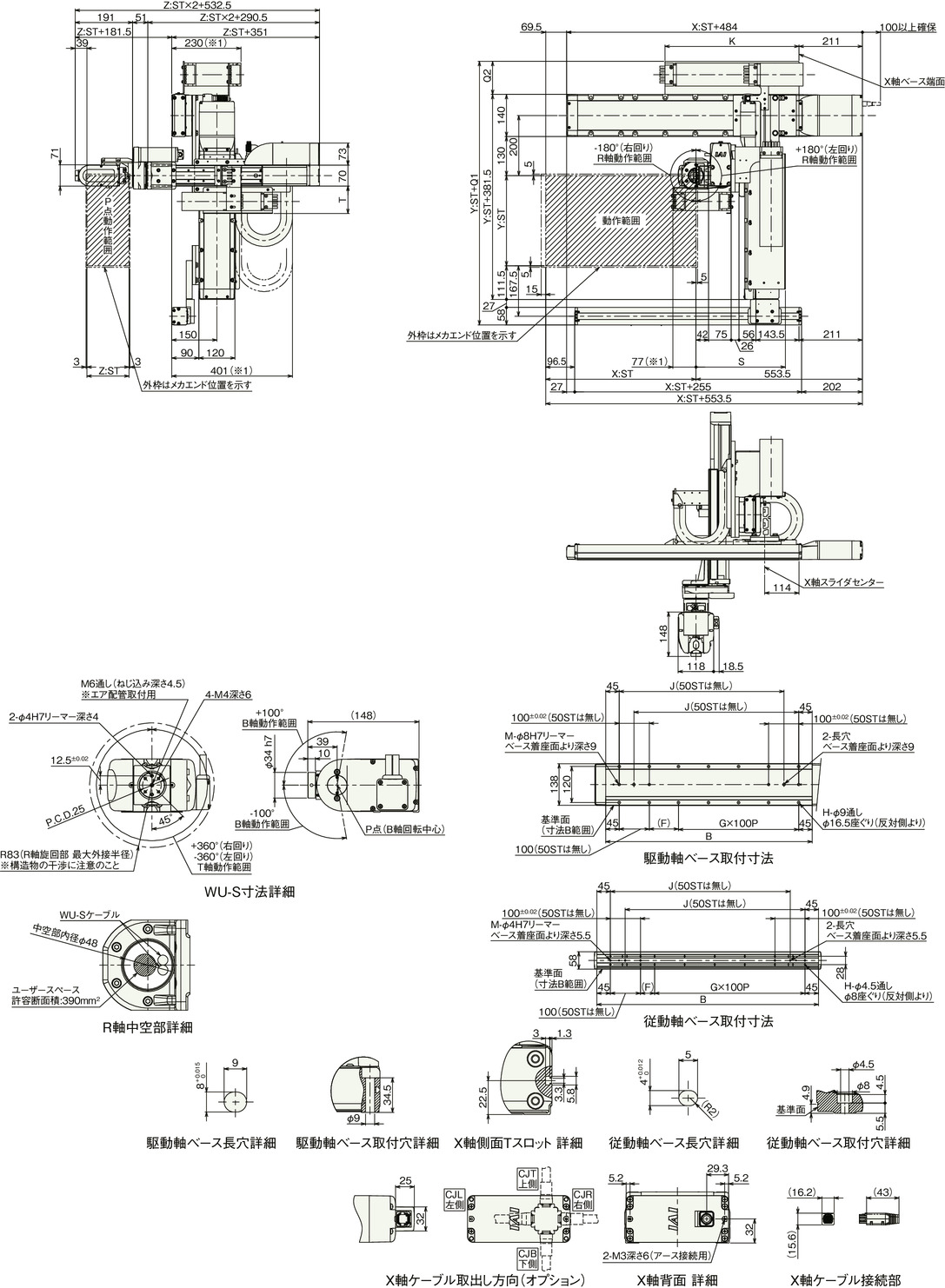

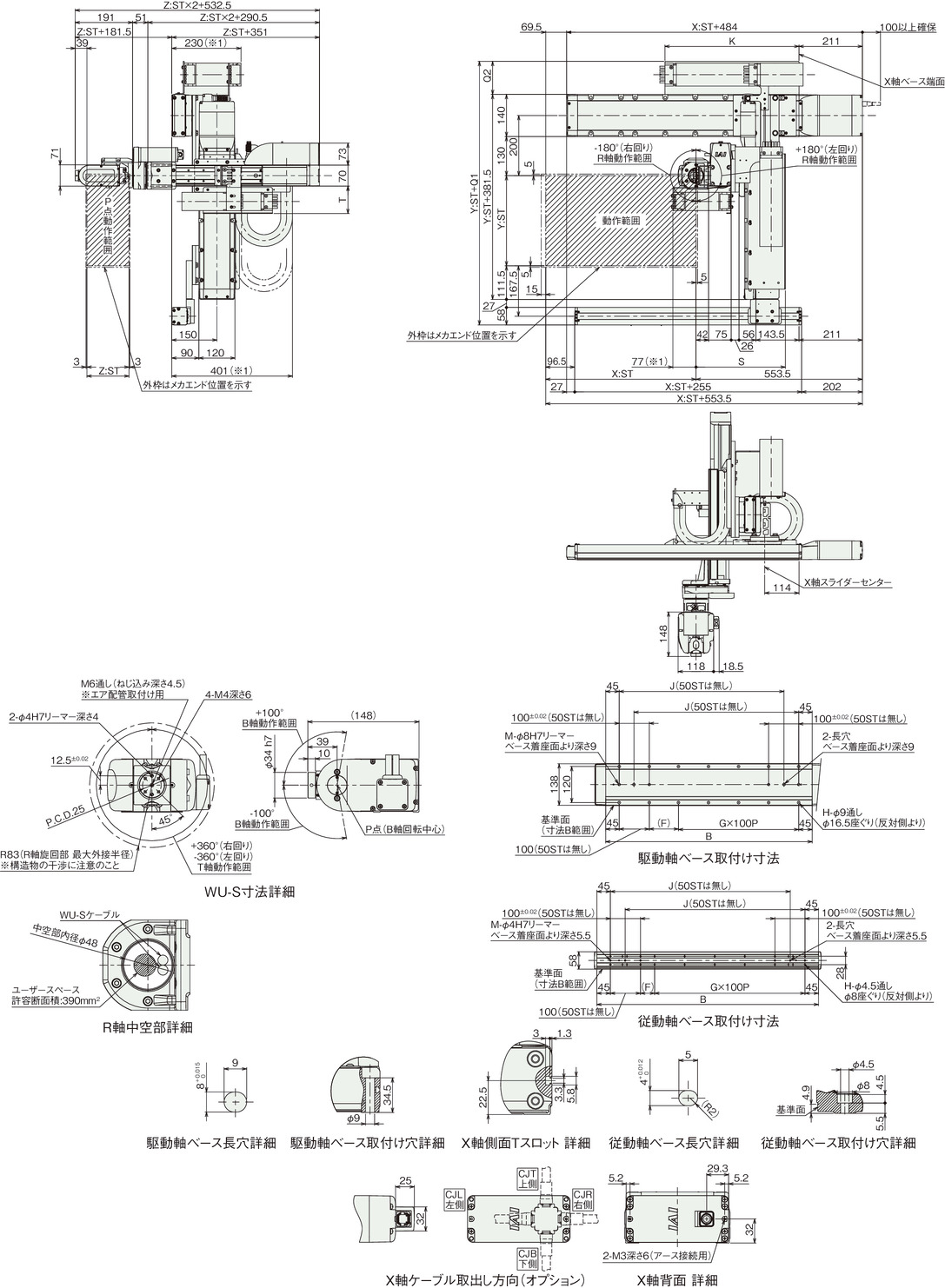

寸法図
※1 ケーブルベアが膨らみ、記載寸法より若干大きくなる可能性があります。
（注） 図面の組合わせ位置が原点となります。
（注） 下記図面は、組合わせ方向「1」・第1配線・第2配線・第3配線ともケーブルベア付きの場合の図面です。
その他の図面はホームページでご確認ください。
（注） 従動軸底面のねじ穴は梱包用です。取付けには使用しないでください。
ストローク別寸法
| X軸ストローク | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | 287 | 337 | 387 | 437 | 487 | 537 | 587 | 637 | 687 | 737 | 787 | 837 | 887 | 937 | 987 | 1037 |
| F | 197 | 47 | 97 | 47 | 97 | 47 | 97 | 47 | 97 | 47 | 97 | 47 | 97 | 47 | 97 | 47 |
| G | 0 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 |
| H | 4 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 22 |
| J | － | 198 | 248 | 298 | 348 | 398 | 448 | 498 | 548 | 598 | 648 | 698 | 748 | 798 | 848 | 898 |
| K | 221 | 246 | 271 | 296 | 321 | 346 | 371 | 396 | 421 | 446 | 471 | 496 | 521 | 546 | 571 | 596 |
| M | 2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
ストローク別寸法
| ケーブルベア サイズ | CT | CTM | CTL | CTXL |
|---|---|---|---|---|
| Q1 | － | 576.5 | 593.5 | 613.5 |
| Q2 | － | 110 | 127 | 147 |
| S | 286 | 297 | 314 | － |
| T | 91 | 102 | － | － |
（注） ケーブルベアのサイズにより、Q1、Q2、S、Tの寸法が変わります。
ストローク別本体質量
|
X軸ストローク（㎜） Y軸ストローク（㎜） | 50～300 | 350～600 | 650～800 |
|---|---|---|---|
| 350～600 | 40～47 | 44～51 | 50～54 |
（単位はkg）
（注） 詳細の本体質量の計算方法は取扱説明書をご参照ください。
構成軸スペック
PTP動作では、各軸の最大速度、最大加減速度で動作が可能です。
CP動作での速度、加減速度の上限値は、5-735ページの値を目安としてください。
X軸
| 項目 | 内容 | ||||||
|---|---|---|---|---|---|---|---|
| 構成軸型式 | RCP6-WSA14LC-WA-56P-16〈ロングスライダー仕様〉 | ||||||
| 加減速度・ストローク別 最高速度 | 加減速度（G） | 0.1 | 0.2 | 0.3 | |||
| ストローク（mm） | 50～700 | 750 | 800 | 50～750 | 800 | 50～800 | |
| 最高速度（mm/s） | 460 | 440 | 395 | 420 | 395 | 340 | |
| ストローク | 最小ストローク（mm） | 50 | |||||
| 最大ストローク（mm） | 800 | ||||||
| ストロークピッチ（mm） | 50 | ||||||
| モーター種類 | パルスモーター 56□サイズ | ||||||
Y軸
| 項目 | 内容 | |||
|---|---|---|---|---|
| 構成軸型式 | RCP6-WSA12C-WA-42P-12 | |||
| 速度/加減速度 | 加減速度（G） | 0.1 | 0.2 | 0.3 |
| 最高速度（mm/s） | 400 | 400 | 400 | |
| ストローク | 最小ストローク（mm） | 350 | ||
| 最大ストローク（mm） | 600 | |||
| ストロークピッチ（mm） | 50 | |||
| モーター種類 | パルスモーター 42□サイズ | |||
Z軸
| 項目 | 内容 | |||
|---|---|---|---|---|
| 構成軸型式 | RCP6-TA7R-WA-56P-4-□-B-DB | |||
| 速度/加減速度 | 加減速度（G） | 0.1 | 0.2 | 0.3 |
| 最高速度（mm/s） | 175 | 140 | 140 | |
| ストローク | 最小ストローク（mm） | 90 | ||
| 最大ストローク（mm） | 190 | |||
| ストロークピッチ（mm） | 50 | |||
| モーター種類 | パルスモーター 56□サイズ | |||
R軸
| 項目 | 内容 | |
|---|---|---|
| 構成軸型式 | RCP6-RTFML-WA-42P-30-360 | |
| 速度/加減速度 | 加減速度（G）（注6） | 0.3 |
| 最高速度（度/s） | 800 | |
| 動作範囲（度） | ±180 | |
| 最大トルク（N･m）（注7） | 5.2 | |
| 最大許容慣性モーメント（kg・m2）（注7） | 0.08 | |
| モーター種類 | パルスモーター 42□サイズ | |
（注6） 1G≒9807度/s2
（注7） 速度、加減速度により異なります。詳細は5-736ページをご参照ください。
BT軸
| 項目 | 内容 | |||
|---|---|---|---|---|
| 軸構成 | B軸（手首揺動） | T軸（手首回転） | ||
| 構成軸型式 | WU-S-WA | |||
| 速度/加減速度 | 加減速度（G）（注8） | 0.3 | 0.3 | |
| 最高速度（度/s） | 単独動作 | 750 | 1200 | |
| B軸・T軸 同時動作 | 600 | 600 | ||
| 動作範囲（度） | ±100 | ±360 | ||
| モーター種類 | パルスモーター 28□サイズ | |||
| 最大トルク（N･m）（注9） | 0.65 | 0.65 | ||
| 最大許容慣性モーメント（kg・m2）（注9） | 0.0085 | 0.0075 | ||
（注8） 1G≒9807度/s2
（注9） 速度、加減速度により異なります。詳細は5-736ページをご参照ください。
（注） BT軸はブレーキが標準装備です。

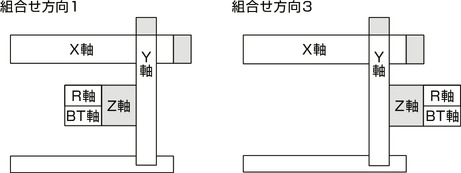

組合わせ方向

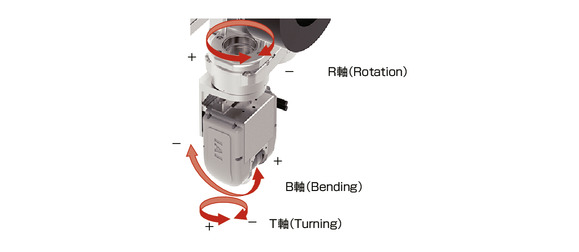

回転軸（R軸）／手首軸（B軸T軸）の動作方向

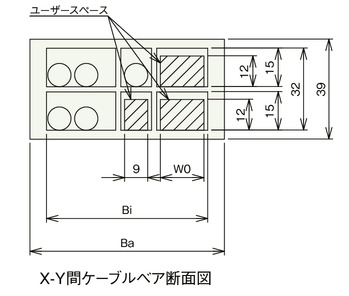

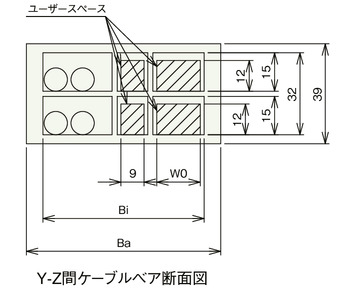

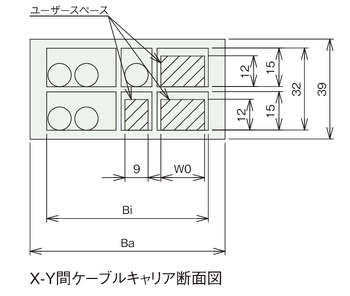

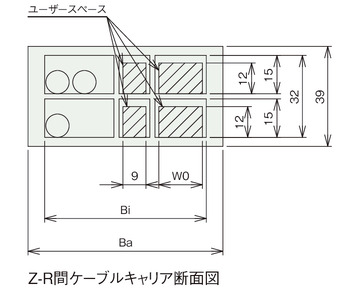

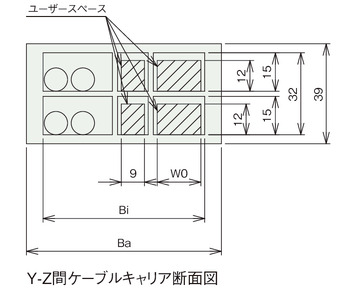

ケーブルベア断面図
| ケーブルベアサイズ | CT | CTM | CTL | CTXL | |
|---|---|---|---|---|---|
| 使用ケーブルベア型式 | B17.4.075.0 | B17.5.075.0 | B17.6.075.0 | B17.7.075.0 | |
| Ba | 60.5 | 76 | 93 | 113 | |
| Bi | 50 | 63 | 80 | 100 | |
| W0 | 9 | 17 | 34 | 54 | |
