RCP2-GR3LM

メインスペック

項目 内容
減速比 1/30
把持動作 最大把持力(N)(両側) 51
把持動作時の最高速度(度/s)(片側) 20
アプローチ動作 最高速度(度/s)(片側) 200
最低速度(度/s)(片側) 5
定格加減速度(G)(片側) 0.3
最高加減速度(G)(片側) 0.3
ストローク(片側) 最小ストローク(度)(片側) 19
最大ストローク(度)(片側) 19

項目 内容
駆動方式 ウォームギヤ+ウォームホイールギヤ
繰返し位置決め精度 ±0.01度
原点復帰精度
バックラッシ 片側1度以下(ただしトーションばねにより常時開側に加圧)
ロストモーション 片側0.15度以下
許容スラスト荷重(垂直方向許容荷重)
使用周囲温度・湿度 0~40℃、85%RH以下(結露なきこと)
保護等級
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 パルスモーター
エンコーダー種類 インクリメンタル
エンコーダーパルス数 800 pulse/rev
納期 ホームページ[納期照会]に記載

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称 外観 最大接続
可能軸数
電源電圧 制御方法 最大位置決め点数
ポジショナー パルス列 プログラム ネットワーク ※選択
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
MSEL-PC/PG 4 単相AC
100~230V
30000
PCON-CB/CGB 1 DC24V
※選択

※選択
512
(ネットワーク仕様は768)
PCON-CYB/PLB/POB 1
※選択

※選択
64
RCON 16
(ML3,SSN,ECMは8)
128
(ML3,SSN,ECMはポジションデータなし)
RSEL 8 36000

(注) DV、CCなどのネットワーク略称記号については、8-15ページをご確認ください。

海外規格

選定上の注意

(1)「メインスペック」の開閉最高速度は片側の動作速度を表します。相対動作速度はこの値の2倍になります。
(2)「メインスペック」の最大把持力は、把持ポイント距離10、オーバーハング距離0の場合の全フィンガー把持力の合計値です。実際に搬送出来るワーク質量は「把持力と電流制限値の相関図」をご参照ください。
(3)ワークを把持する時は必ず押付け動作をご使用ください。詳細は6-29ページをご参照ください。
(4)簡易アブソで使用される場合も型式項目のエンコーダー種類欄は「 I 」になります。
(5)RCON/RSEL接続時は、変換ユニットおよび接続ケーブルが別途必要になります。詳細は8-99ページをご参照ください。

ページトップへ戻る

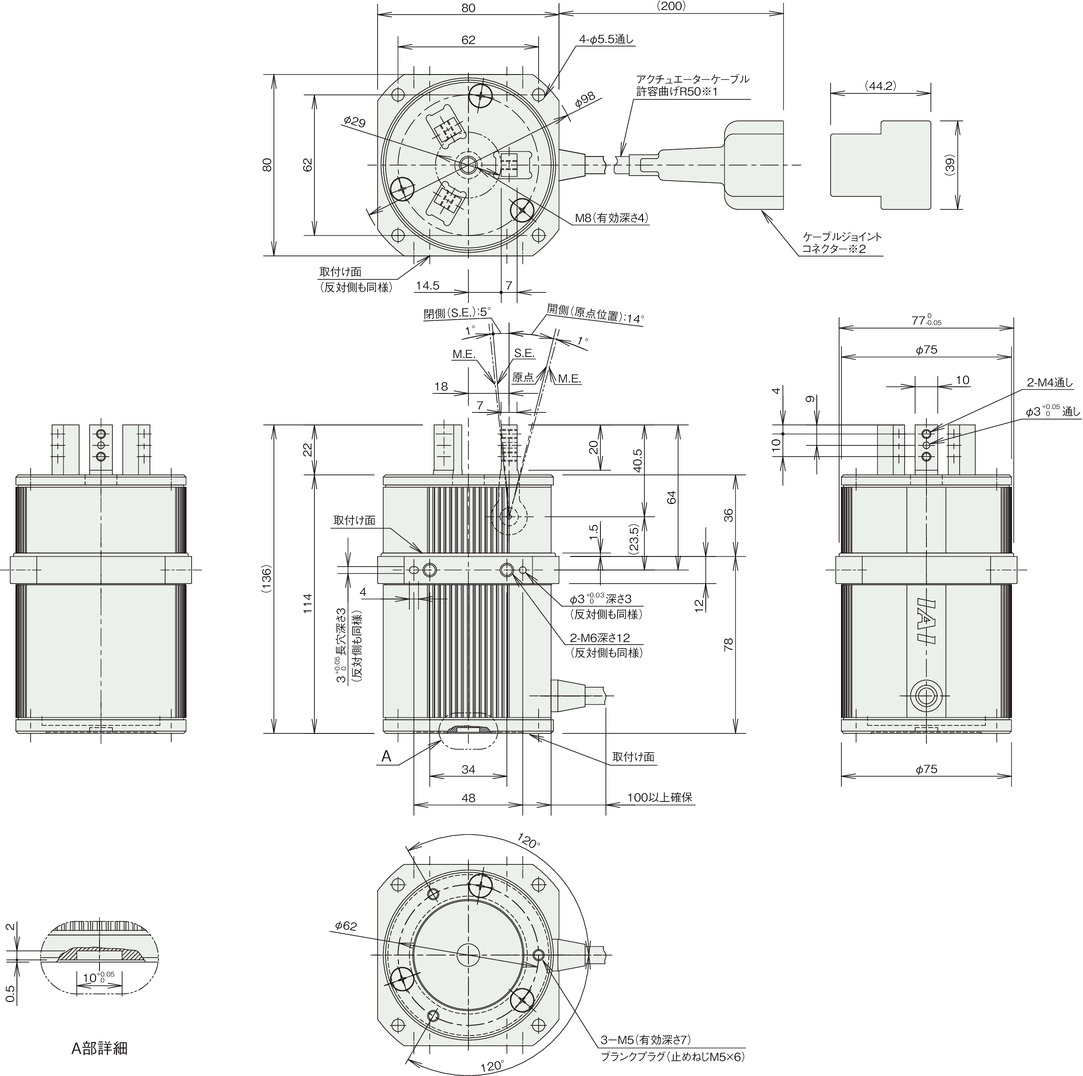

寸法図

※1 アクチュエーターケーブルはロボットケーブルではありません。

※2 ケーブルジョイントコネクターにモーター・エンコーダーケーブルを接続します。

(注) 原点復帰を行った場合は原点より1度外側に広がって戻りますので、周囲物との干渉にご注意ください。

質量

項目 内容
質量 1.1kg

把持点距離の確認

把持点距離(L)は80mm以下でご使用ください。

把持力と電流制限値の相関図

(注) レバー上面での把持力です。実際の把持力は開閉支点からの距離に反比例して低下します。実効把持力は次の計算式より計算してください。

 実効把持力(GR3LM)=P×28.5/(L+18.5)

 (P=グラフの把持力、L=フィンガー取付け面から把持ポイントまでの距離)

(注) 把持力は両フィンガーの合計値です。

(注) 目安の数字です。最大で±15%程度のバラツキがあります。

(注) 把持(押付け)を行う場合は速度が20度/s固定となります。
