RCP5CR-SA7C

アクチュエータースペック

型式 リード
(mm)
接続
コントローラー
最大可搬質量 ストローク
(mm)
水平(kg) 垂直(kg)
RCP5CR-SA7C-WA-56P-24-①-②-③-④ 24 高出力有効 20 3 50~800
(50mm毎)
高出力無効 18 2
RCP5CR-SA7C-WA-56P-16-①-②-③-④ 16 高出力有効 40 8
高出力無効 35 5
RCP5CR-SA7C-WA-56P-8-①-②-③-④ 8 高出力有効 45 16
高出力無効 40 10
RCP5CR-SA7C-WA-56P-4-①-②-③-④ 4 高出力有効 45 25
高出力無効 40 15

記号説明 ① ストローク ② 適応コントローラー ③ ケーブル長 ④ オプション

リード
(mm)
接続
コントローラー
50~550
(50mm毎)
600
(mm)
650
(mm)
700
(mm)
750
(mm)
800
(mm)
吸引量
(Nℓ/min)
24 高出力有効 1200 1145 1000 885 785 90
高出力無効 800 785
16 高出力有効 980
<840>
875
<840>
755 660 585 520 70
高出力無効 560 520
8 高出力有効 490 430 375 325 290 255 40
高出力無効 280 255
4 高出力有効 245
<210>
215
<210>
185 160 140 125 30
高出力無効 140 125

(単位はmm/s)

(注) < >内は垂直使用の場合です。

速度と可搬質量の相関図

アクチュエーター仕様

項目 内容
駆動方式 ボールねじ φ12mm 転造C10
繰返し位置決め精度(注1) ±0.02mm [±0.03]
ロストモーション 0.1mm以下
ベース 材質:アルミ 白色アルマイト処理
静的許容モーメント Ma方向51.2N・m Mb方向73.1N・m Mc方向148N・m
動的許容モーメント(注2) Ma方向11.6N・m Mb方向16.6N・m Mc方向33.7N・m
クリーン度 クラス10(Fed.Std.209D)、クラス2.5相当(ISO 14644-1規格)
使用周囲温度・湿度 0~40℃、 85%RH以下 (結露無きこと)

(注1) [ ]はリード24の場合です。

(注2) 基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。

 1-180ページにて走行寿命をご確認ください。

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称 外観 最大接続
可能軸数
電源電圧 制御方法 最大位置決め点数
ポジショナー パルス列 プログラム ネットワーク ※選択
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
MCON-C/CG 8 DC24V 256
MCON-LC/LCG 6 256

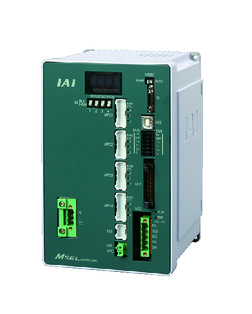

MSEL-PC/PG 4 単相AC
100~230V
30000
PCON-CB/CGB 1 DC24V
※選択

※選択
512
(ネットワーク仕様は768)
PCON-CYB/PLB/POB 1
※選択

※選択
64
RCON 16 128

(注) DV、CCなどのネットワーク略称記号については、7-17ページをご確認ください。

(注) MCONはオプションで「高出力設定仕様」を指定したものに限り、高出力有効の設定が可能です。高出力有効時の最大接続可能軸数はC:4、LC:3です。

海外規格

選定上の注意

(1)「アクチュエータースペック」の可搬質量は最大値を表記していますが、加速度によって変化します。詳細は、総合カタログ2017・1-441総合カタログ2017・1-442ページの「RCP5・速度加速度別可搬質量表」をご参照ください。
(2)押付け動作については総合カタログ2017・1-387ページをご参照ください。
(3)取付姿勢によっては注意が必要です。詳細は1-199ページをご確認ください。
(4)張出し負荷長の目安は、Ma・Mb・Mc方向230mm以下です。
(5)許容モーメント方向、張出し負荷長は1-16ページの図をご確認ください。

ページトップへ戻る

寸法図

M.E.:メカニカルエンド

S.E.:ストロークエンド

(注) 原点復帰を行った場合は、スライダーがM.E.まで移動しますので、周囲物との干渉にご注意ください。

ストローク別寸法・質量

ストローク 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
L ブレーキ無し 372 422 472 522 572 622 672 722 772 822 872 922 972 1022 1072 1122
ブレーキ有り 422 472 522 572 622 672 722 772 822 872 922 972 1022 1072 1122 1172
A 0 100 100 200 200 300 300 400 400 500 500 600 600 700 700 800
B 0 85 85 185 185 285 285 385 385 485 485 585 585 685 685 785
C 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
D 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18
E 0 0 0 1 1 2 2 3 3 4 4 5 5 6 6 7
F 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20
G 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
H 2 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
J 168 218 268 318 368 418 468 518 568 618 668 718 768 818 868 918
K 229 279 329 379 429 479 529 579 629 679 729 779 829 879 929 979
質量
(kg)
ブレーキ無し 3.0 3.2 3.5 3.7 3.9 4.1 4.4 4.6 4.8 5.0 5.3 5.5 5.7 5.9 6.1 6.4
ブレーキ有り 3.5 3.7 4.0 4.2 4.4 4.6 4.9 5.1 5.3 5.5 5.8 6.0 6.2 6.4 6.6 6.9
