RCP6S-RRA8C

メインスペック

項目 内容
リード ボールねじリード(mm) 20 10 5
水平 可搬質量(注1) 最大可搬質量(kg) 30 60 100
速度/加減速度 最高速度(mm/s) 600 300 150
最低速度(mm/s) 25 13 7
定格加減速度(G) 0.2 0.2 0.1
最高加減速度(G) 0.2 0.2 0.1
垂直 可搬質量 最大可搬質量(kg) 5 40 70
速度/加減速度 最高速度(mm/s) 450 250 150
最低速度(mm/s) 25 13 7
定格加減速度(G) 0.2 0.2 0.1
最高加減速度(G) 0.2 0.2 0.1
押付け 押付け時最大推力(N) 500 1000 2000
押付け最高速度(mm/s) 10 10 10
ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
ブレーキ保持力(kgf) 5 40 70
ストローク 最小ストローク(mm) 50 50 50
最大ストローク(mm) 700 700 700
ストロークピッチ(mm) 50 50 50

(注1) ラジアル荷重を外付けガイドで受けた場合です。

項目 内容
駆動方式 ボールねじ φ16mm 転造C10
繰返し位置決め精度 ±0.01mm
ロストモーション 0.1mm以下
リニアガイド 直動無限循環型
ロッド φ40mm 材質:アルミ 硬質アルマイト処理
ロッド不回転精度(注2) 0度
使用周囲温度・湿度 0~40℃、Max85%RH以下(結露なきこと)
保護等級 IP30
耐振動・耐衝撃 4.9m/s2 100Hz以下
海外対応規格 CEマーク、RoHS指令
モーター種類 パルスモーター
エンコーダー種類 バッテリーレスアブソリュート
エンコーダーパルス数 8192 pulse/rev
納期 ホームページ[納期照会]に記載

(注2) 無負荷時のロッド回転方向変位角です。

速度・加速度別可搬質量表

可搬質量の単位はkgです。

姿勢 水平
速度 加速度(G)
(mm/s) 0.2
0 30
240 30
270 30
300 30
360 24
420 16
450 12
480 10
510 8
540 6
600 5

姿勢 垂直
速度 加速度(G)
(mm/s) 0.2
0 5
50 5
100 5
150 5
180 5
200 5
240 5
300 5
360 5
400 3
420 2.5
450 2

姿勢 水平
速度 加速度(G)
(mm/s) 0.2
0 60
150 60
200 45
240 40
300 10

姿勢 垂直
速度 加速度(G)
(mm/s) 0.2
0 40
88 40
100 33
110 28
120 23
130 18
140 15
150 11
160 10
170 8
180 7
190 5
200 4
220 3
250 2

姿勢 水平
速度 加速度(G)
(mm/s) 0.1
0 100
90 100
120 100
130 90
140 75
150 60

姿勢 垂直
速度 加速度(G)
(mm/s) 0.1
0 70
48 70
60 50
70 35
80 25
90 20
100 15
120 10
150 2

ストロークと最高速度

(単位はmm/s)

リード
(mm)
50
(mm)
100
(mm)
150
(mm)
200
(mm)
250~350
(mm)
400
(mm)
450
(mm)
500
(mm)
550
(mm)
600
(mm)
650
(mm)
700
(mm)
20 280 405 505
<450>
585
<450>
600
<450>
520
<450>
440 360 320 280 240 220
10 280
<250>
300
<250>
260
<250>
220 180 160 140 120 110
5 150 130 110 90 80 70 60 55

(注) < >内は垂直使用の場合です。

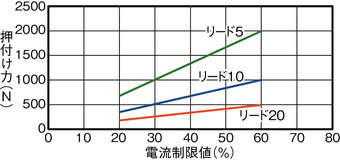

押付け力と電流制限値の相関図

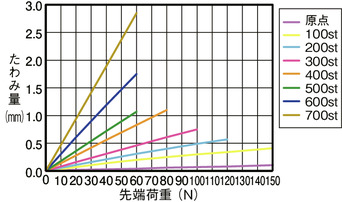

ロッドたわみ量(参考値)

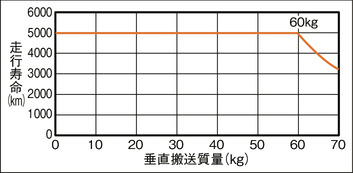

垂直搬送質量と走行寿命

ロッド先端許容負荷質量

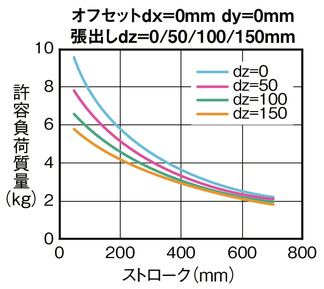

水平

許容負荷質量の算出の条件

加減速によるモーメントを考慮した、

ガイド走行寿命5000kmとなる負荷質量。

(加速度0.2G、速度600mm/s)

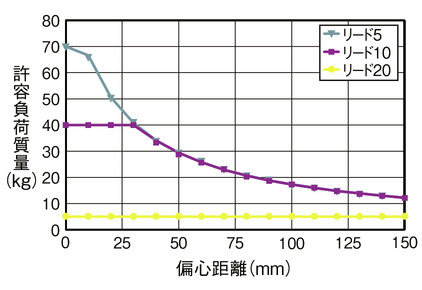

垂直

許容負荷質量の算出の条件

加減速によるモーメントを考慮した、

ガイド走行寿命5000kmとなる負荷質量。

(加速度0.2G、速度450mm/s)

適応コントローラー

(注) RCP6Sシリーズの内蔵コントローラーは、7-27ページをご確認ください。

海外規格

特徴

選定上の注意

(1)「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
(2)ラジアルシリンダーはガイドを内蔵しています。許容可能な負荷質量については「ロッド先端許容負荷質量」をご参照ください。詳細は1-467ページをご確認ください。
(3)押付け動作を行う場合は「押付け力と電流制限値の相関図」をご参照ください。押付け力は目安の値です。注意点は1-431ページをご確認ください。
(4)RCP6S(コントローラー内蔵)は、デューティー70%以下で運転してください。
(5)リード5を垂直で使用する場合、可搬質量によって寿命が変わります。詳細は「垂直搬送質量と走行寿命」をご参照ください。
(6)取付姿勢によっては注意が必要です。詳細は1-361ページをご参照ください。

ページトップへ戻る

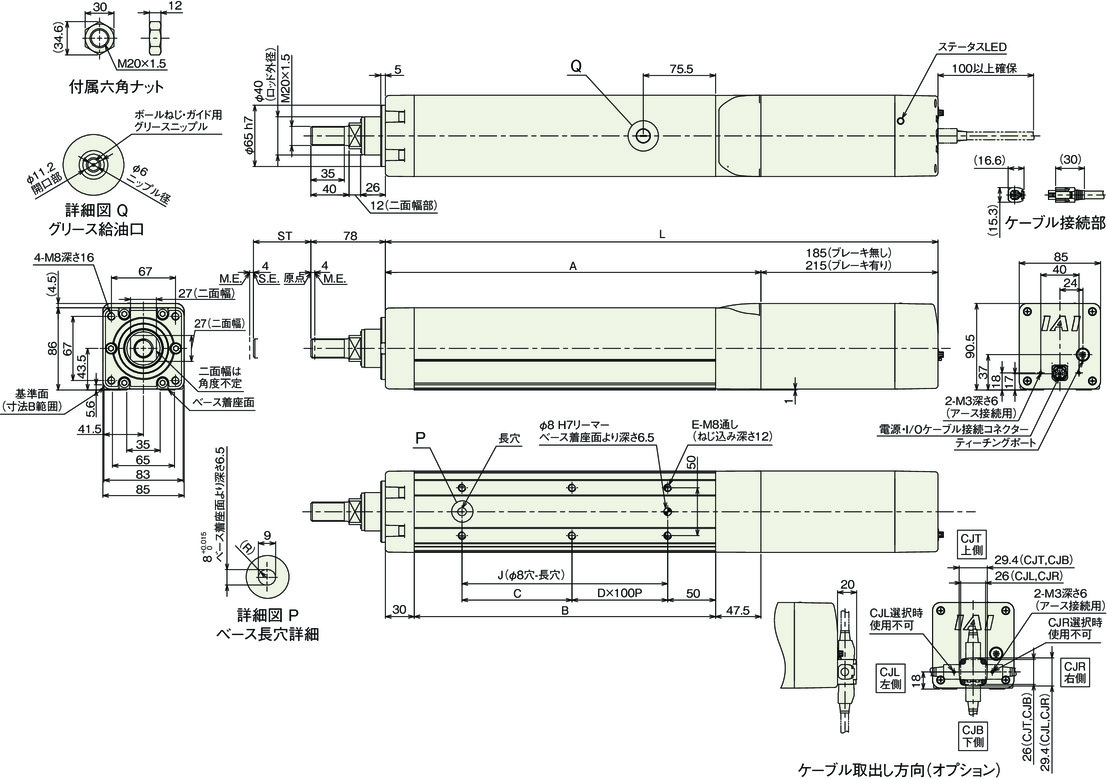

寸法図

RCP6S-RRA8C

ST:ストローク

M.E.:メカニカルエンド

S.E.:ストロークエンド

(注) 原点復帰を行った場合はロッドがM.E.まで移動しますので、周囲物との干渉にご注意ください。

(注) 二面幅の向きは製品により異なります。

(注) フロントブラケット及びフランジを使用して本体を取付ける場合は本体部に外力がかからないようにしてください。

ストローク別寸法

ストローク 50 100 150 200 250 300 350 400 450 500 550 600 650 700
L ブレーキ無し 477.5 527.5 577.5 627.5 677.5 727.5 777.5 827.5 877.5 927.5 977.5 1027.5 1077.5 1127.5
ブレーキ有り 507.5 557.5 607.5 657.5 707.5 757.5 807.5 857.5 907.5 957.5 1007.5 1057.5 1107.5 1157.5
A 292.5 342.5 392.5 442.5 492.5 542.5 592.5 642.5 692.5 742.5 792.5 842.5 892.5 942.5
B 215 265 315 365 415 465 515 565 615 665 715 765 815 865
C 115 65 115 65 115 65 115 65 115 65 115 65 115 65
D 0 1 1 2 2 3 3 4 4 5 5 6 6 7
E 4 6 6 8 8 10 10 12 12 14 14 16 16 18
J 115 165 215 265 315 365 415 465 515 565 615 665 715 765
ロッド先端静的許容荷重(N) 222 186 159 139 124 111 101 92.1 84.7 78.4 72.8 68 63.7 59.8
ロッド先端動的許容荷重(5000km寿命)(N) オフセット0mm 93.0 76.3 64.7 56.0 49.2 43.8 39.3 35.6 32.4 29.7 27.3 25.2 23.3 21.7
オフセット100mm 72.0 61.6 53.9 48.0 43.0 38.9 35.4 32.3 29.7 27.4 25.3 23.5 21.9 20.4
ロッド先端静的許容トルク(N・m) 22.3 18.7 16.1 14.1 12.6 11.3 10.3 9.4 8.7 8.1 7.6 7.1 6.7 6.3
ロッド先端動的許容トルク(N・m) 7.2 6.2 5.4 4.8 4.3 3.9 3.5 3.2 3.0 2.7 2.5 2.4 2.2 2.0

ストローク別質量

ストローク 50 100 150 200 250 300 350 400 450 500 550 600 650 700
質量
(kg)
ブレーキ無し 7.0 7.4 7.9 8.4 8.8 9.3 9.8 10.3 10.7 11.2 11.7 12.1 12.6 13.1
ブレーキ有り 7.5 8.0 8.5 9.0 9.4 9.9 10.4 10.8 11.3 11.8 12.3 12.7 13.2 13.7
