立ち上げから保守・メンテまで『簡単』を極めたエレシリンダー®登場

エレシリンダー®の製品情報

ご相談・問い合わせ

製品に関するお問合せをはじめ、導入をご検討のご相談などお気軽にお問合せ下さい。

シリーズ追加

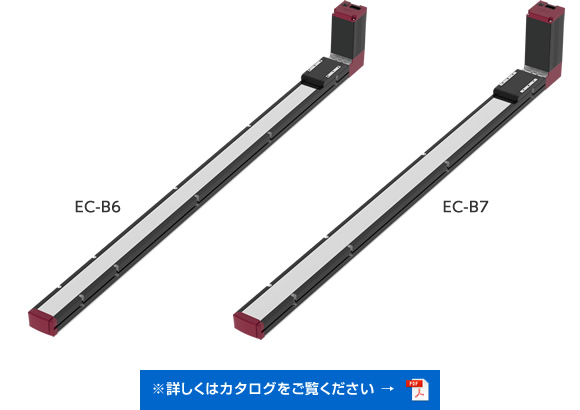

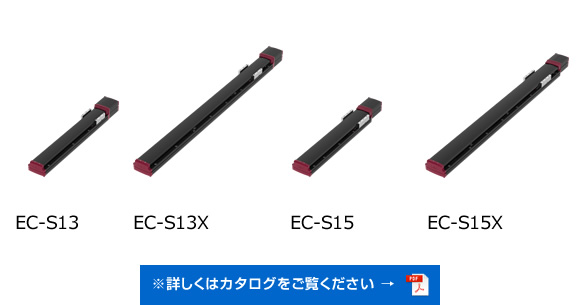

エレシリンダー^®にベルト駆動タイプが登場。

シリーズ追加

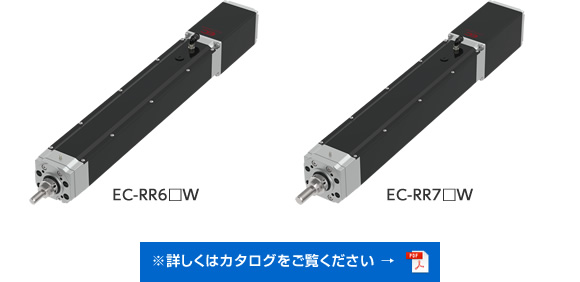

エレシリンダー^®にIP67防水のラジアルシリンダー^®が登場。

シリーズ追加

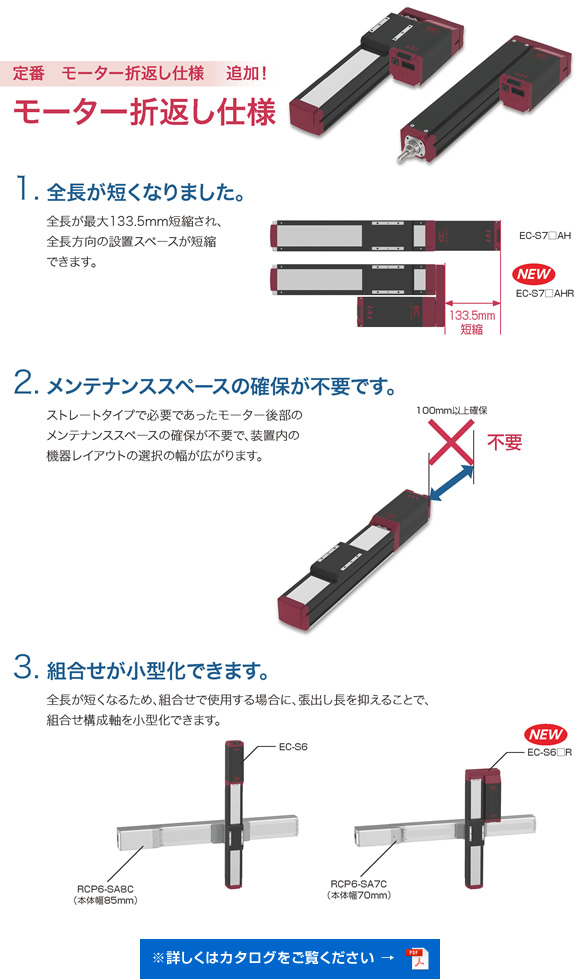

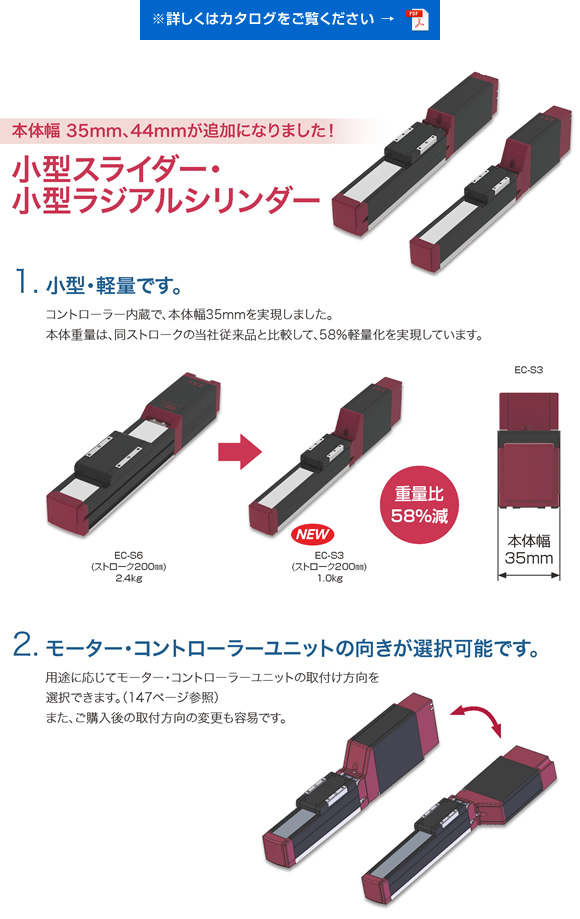

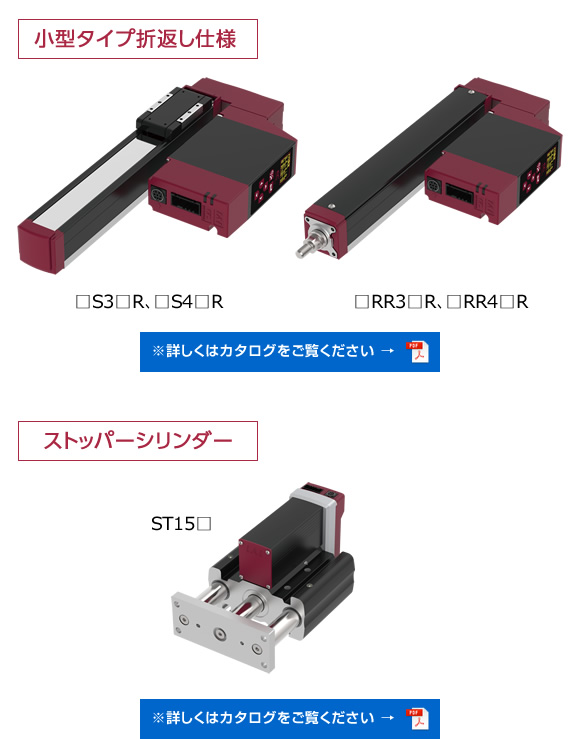

エレシリンダー^®に小型タイプ(35mm幅)とモーター折返し仕様が登場。

シリーズ追加

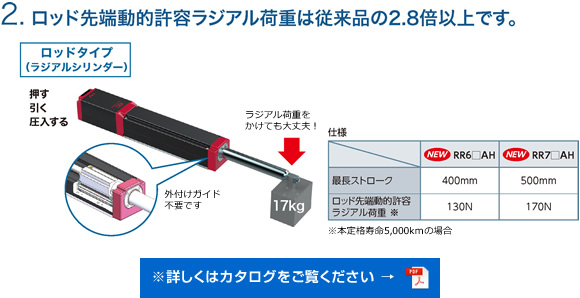

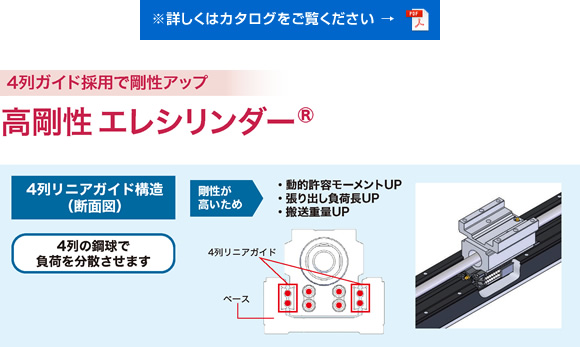

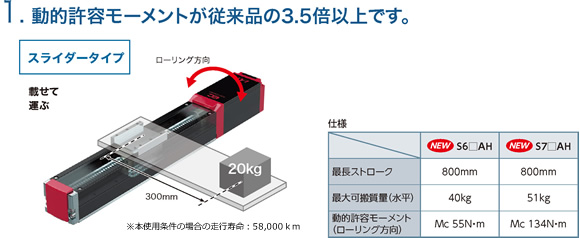

エレシリンダー^®にロングストローク仕様の高剛性スライダーと高剛性ラジアルシリンダーが登場。

シリーズ追加

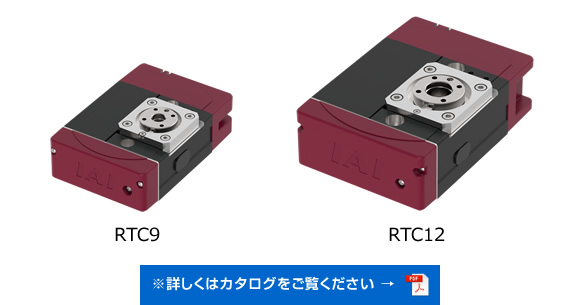

エレシリンダー^®に新しいラインナップが登場。
バリエーションが増えました。

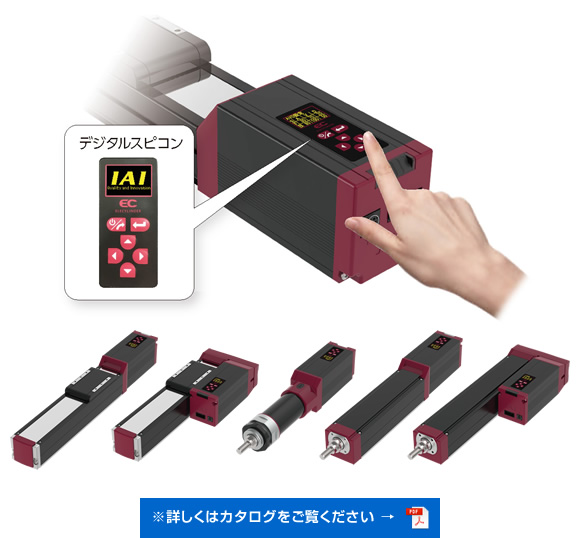

追加機能

エレシリンダー®の特長

簡単
高性能
利益がでます
ラインナップ

機種選定はこちらから

スライダータイプ

タイプ	外観	本体幅（mm）	リード（mm）	繰り返し位置決め精度（mm）	ストローク（mm）	最高速度（mm/s）	最大押付力（N）	最大可搬質量（kg）		掲載ページ (PDF)	CAD図面
								水平	垂直
S3			6	±0.05	50～300 （50st毎）	420	45	3.5	1.5	カタログ	↓ ダウンロードご案内
			4			280	68	6	2.5
			2			140	136	9	3.5
S4			16	±0.05	50～300 （50st毎）	800	41	7	1.5	カタログ	↓ ダウンロードご案内
			10			700	66	12	2.5
			5			350	132	15	5
			2.5			175＜150＞	263	18	6.5
S6			20	±0.05	50～400 （50st毎）	800	56	15	1	カタログ	↓ ダウンロードご案内
			12			700	93	26	2.5
			6			450	185	32	6
			3			225	370	40	12.5
S7			24	±0.05	50～500 （50st毎）	860	112	37	3	カタログ	↓ ダウンロードご案内
			16			700	168	46	8
			8			420	336	51	16
			4			210＜175＞	673	51	19
S6□R			20	±0.05	50～400 （50st毎）	800	67	15	1	カタログ	↓ ダウンロードご案内
			12			700	112	26	2.5
			6			450＜400＞	224	32	6
			3			225	449	40	12.5
S7□R			24	±0.05	50～500 （50st毎）	860	139	37	3	カタログ	↓ ダウンロードご案内
			16			700	209	46	8
			8			420＜350＞	418	51	16
			4			190＜175＞	836	51	19

＜＞内は垂直仕様の場合です。

高剛性スライダータイプ

タイプ	外観	本体幅（mm）	リード（mm）	繰り返し位置決め精度（mm）	ストローク（mm）	最高速度（mm/s）	最大押付力（N）	最大可搬質量（kg）		掲載ページ (PDF)	CAD図面
								水平	垂直
S6□AH			20	±0.05	50～800 （50st毎）	1440＜1280＞	56	15	1	カタログ	↓ ダウンロードご案内
			12			900	93	26	2.5
			6			450	185	32	6
			3			225	370	40	16
S7□AH			24	±0.05	50～800 （50st毎）	1230	112	37	3	カタログ	↓ ダウンロードご案内
			16			980＜840＞	168	46	8
			8			420	336	51	16
			4			210＜175＞	673	51	25
S6□AHR			20	±0.05	50～800 （50st毎）	1120	67	15	1	カタログ	↓ ダウンロードご案内
			12			900＜800＞	112	26	2.5
			6			450＜400＞	224	32	6
			3			225	449	40	16
S7□AHR			24	±0.05	50～800 （50st毎）	1080＜860＞	139	37	3	カタログ	↓ ダウンロードご案内
			16			840＜700＞	209	46	8
			8			420＜350＞	418	51	16
			4			190＜175＞	836	51	25

＜＞内は垂直仕様の場合です。

ロッドタイプ

タイプ	外観	本体幅（mm）	リード（mm）	繰り返し位置決め精度（mm）	ストローク（mm）	最高速度（mm/s）	最大押付力（N）	最大可搬質量（kg）		掲載ページ (PDF)	CAD図面
								水平	垂直
RP4			6	±0.05	30､50	300	30	2.5	1	カタログ	↓ ダウンロードご案内
			4			200	45	4	1.5
			2			100	90	8	2.5
GS4			6	±0.05	30､50	300	30	2.5	1	カタログ	↓ ダウンロードご案内
			4			200	45	4	1.5
			2			100	90	8	2.5
GD4			6	±0.05	30､50	300	30	2.5	1	カタログ	↓ ダウンロードご案内
			4			200	45	4	1.5
			2			100	90	8	2.5
R6			20	±0.05	50～300 （50st毎）	800	56	6	1.5	カタログ	↓ ダウンロードご案内
			12			700	93	25	4
			6			450	185	40	10
			3			225	370	60	12.5
R7			24	±0.05	50～300 （50st毎）	860＜640＞	182	20	3	カタログ	↓ ダウンロードご案内
			16			700＜560＞	273	50	8
			8			350	547	60	18
			4			175	1094	80	19

＜＞内は垂直仕様の場合です。

ラジアルシリンダー

タイプ	外観	本体幅（mm）	リード（mm）	繰り返し位置決め精度（mm）	ストローク（mm）	最高速度（mm/s）	最大押付力（N）	最大可搬質量（kg）		掲載ページ (PDF)	CAD図面
								水平	垂直
RR3			6	±0.05	50～300 （50st毎）	420	45	9	1.5	カタログ	↓ ダウンロードご案内
			4			280	68	14	2.5
			2			140	136	18	3.5
RR4			16	±0.05	50～300 （50st毎）	800	41	7	1.5	カタログ	↓ ダウンロードご案内
			10			700	66	16	2.5
			5			350	132	25	5
			2.5			175＜150＞	263	35	6.5
RR6			20	±0.05	65～315 （50st毎）	800	56	6	1.5	カタログ	↓ ダウンロードご案内
			12			700	93	25	4
			6			450	185	40	10
			3			225	370	60	12.5
RR7			24	±0.05	65～315 （50st毎）	860＜640＞	182	20	3	カタログ	↓ ダウンロードご案内
			16			700＜560＞	273	50	8
			8			350	547	60	18
			4			175	1094	80	19
RR6□R			20	±0.05	65～315 （50st毎）	800	67	6	1.5	カタログ	↓ ダウンロードご案内
			12			700	112	25	4
			6			450	224	40	10
			3			225	449	60	12.5
RR7□R			24	±0.05	65～315 （50st毎）	860＜640＞	182	20	3	カタログ	↓ ダウンロードご案内
			16			700＜560＞	273	50	8
			8			320＜280＞	547	60	18
			4			160＜140＞	1094	80	19

＜＞内は垂直仕様の場合です。

高剛性ラジアルシリンダー

タイプ	外観	本体幅（mm）	リード（mm）	繰り返し位置決め精度（mm）	ストローク（mm）	最高速度（mm/s）	最大押付力（N）	最大可搬質量（kg）		掲載ページ (PDF)	CAD図面
								水平	垂直
RR6□AH			20	±0.05	50～400 （50st毎）	800	56	6	1.5	カタログ	↓ ダウンロードご案内
			12			700	93	25	4
			6			450	185	40	10
			3			225	370	60	20
RR7□AH			24	±0.05	50～500 （50st毎）	860＜640＞	182	20	3	カタログ	↓ ダウンロードご案内
			16			700＜560＞	273	50	8
			8			350	547	60	18
			4			175	1094	80	28
RR6□AHR			20	±0.05	50～400 （50st毎）	800	67	6	1.5	カタログ	↓ ダウンロードご案内
			12			700	112	25	4
			6			450	224	40	10
			3			225	449	60	20
RR7□AHR			24	±0.05	50～500 （50st毎）	860＜640＞	182	20	3	カタログ	↓ ダウンロードご案内
			16			640＜560＞	273	50	8
			8			320＜280＞	547	60	18
			4			150＜140＞	1094	80	28

テーブルタイプ

タイプ	外観	本体幅（mm）	リード（mm）	繰り返し位置決め精度（mm）	ストローク（mm）	最高速度（mm/s）	最大押付力（N）	最大可搬質量（kg）		掲載ページ (PDF)	CAD図面
								水平	垂直
TC4			6	±0.05	30､50	300	30	2.5	1	カタログ	↓ ダウンロードご案内
			4			200	45	4	1.5
			2			100	90	8	2.5
TW4			6	±0.05	30､50	300	30	2.5	1	カタログ	↓ ダウンロードご案内
			4			200	45	4	1.5
			2			100	90	8	2.5

防水タイプ

タイプ	外観	本体幅（mm）	リード（mm）	繰り返し位置決め精度（mm）	ストローク（mm）	最高速度（mm/s）	最大押付力（N）	最大可搬質量（kg）		掲載ページ (PDF)	CAD図面
								水平	垂直
R6□W			20	±0.05	50～300 （50st毎）	800	56	6	1.5	カタログ	↓ ダウンロードご案内
			12			700	93	25	4
			6			450	185	40	10
			3			225	370	60	12.5
R7□W			24	±0.05	50～300 （50st毎）	860＜640＞	182	20	3	カタログ	↓ ダウンロードご案内
			16			700＜560＞	273	50	8
			8			350	547	60	18
			4			175	1094	80	19
RR6□W			20	±0.05	65～315 （50st毎）	800	67	6	1.5	カタログ	↓ ダウンロードご案内
			12			700	112	25	4
			6			450	224	40	10
			3			225	449	60	12.5
RR7□W			24	±0.05	65～315 （50st毎）	860＜640＞	182	20	3	カタログ	↓ ダウンロードご案内
			16			700＜560＞	273	50	8
			8			350	547	60	18
			4			175	1094	80	19

＜＞内は垂直仕様の場合です。

型式項目
