実は簡単

1エアから電動への置き換え

エアから電動への置き換えが面倒だと思っていませんか?

  • エアシリンダーと置き換えやすいサイズの電動アクチュエーターをご用意しています。

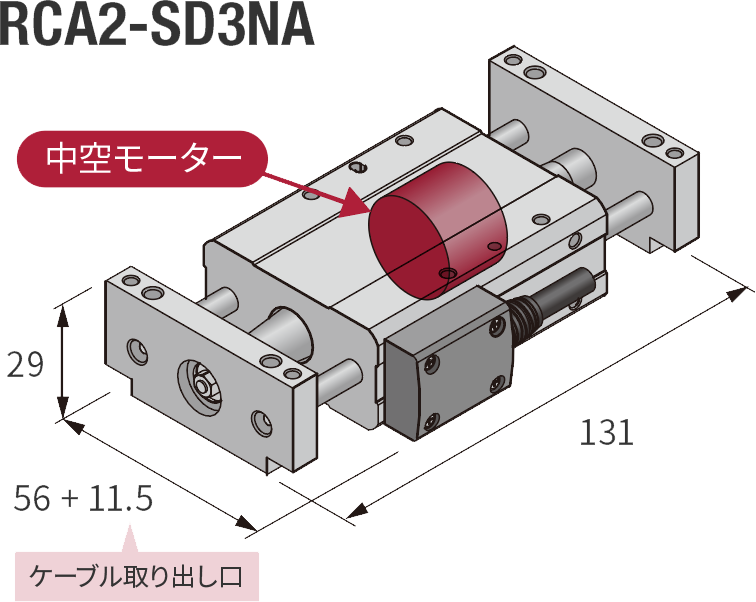

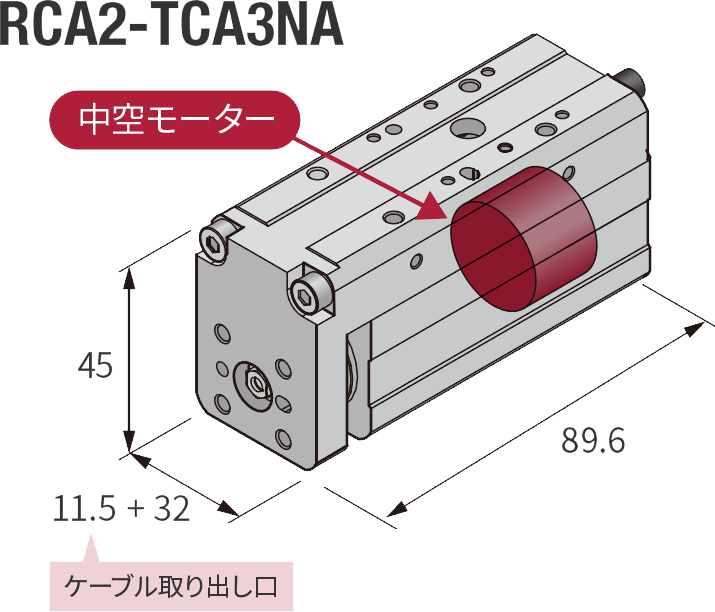

  • 細小型ロボシリンダーは、中空モーターを使用して全長を抑えており、コンパクトです。
  • 相当するエアシリンダーの置き換えに最適です。

《 エアシリンダーと細小型ロボシリンダーのサイズ・性能比較 》

分類

エアシリンダー

細小型ロボシリンダー

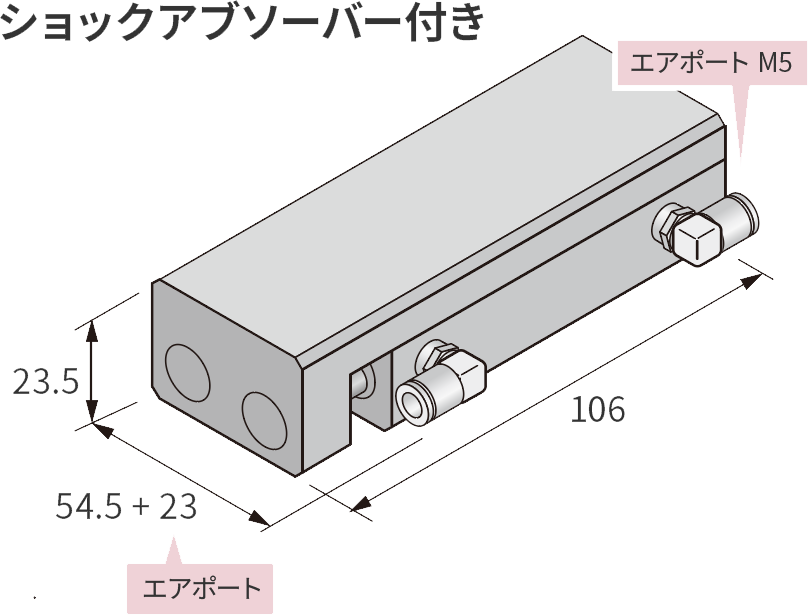

テーブルタイプ

ストローク︓30mm  ショックアブソーバー付き
Φ8mm水平可搬質量 0.7kg

ストローク︓30mm  最高速度︓200mm/s
水平可搬質量︓0.75kg  ボールネジリード︓4mm

ガイド付ロッドタイプ

ダブルガイド付

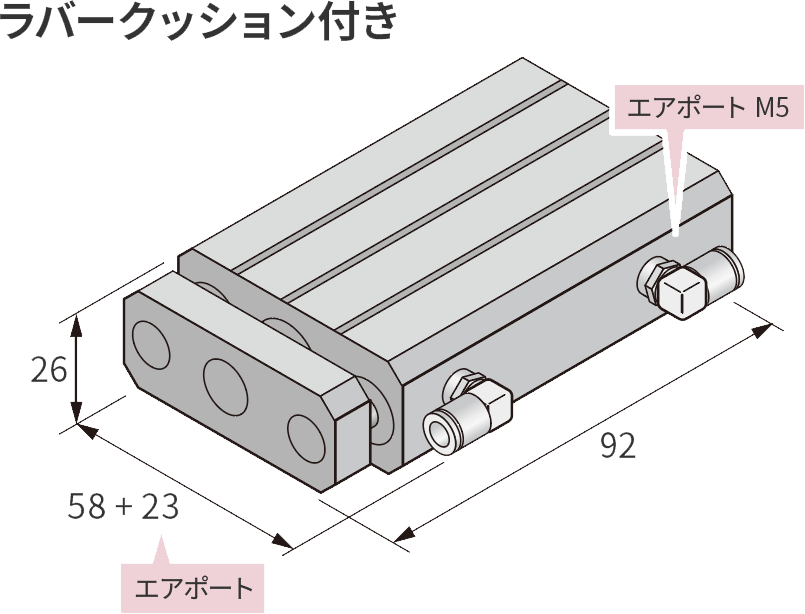

ストローク︓20mm  ラバークッション付き
Φ12mm水平可搬質量 1.1kg

スストローク︓50mm 最高速度︓100mm/s
水平可搬質量︓1.5kg  ボールネジリード︓2mm

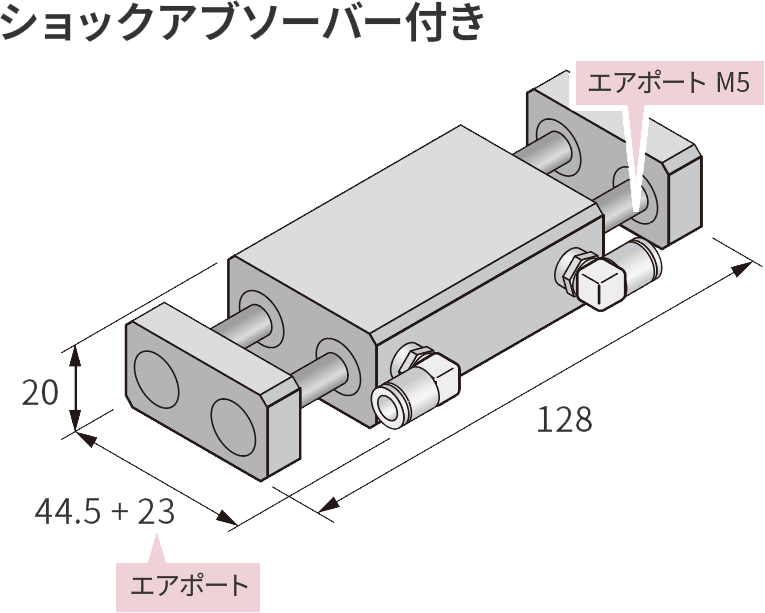

スライドユニット

ストローク︓20mm  ショックアブソーバー付き
Φ10mm水平可搬質量 1.05kg

ストローク︓25mm  最高速度︓100mm/s
水平可搬質量︓1.5kg ボールネジリード︓2mm

2エレシリンダーとエアシリンダーの大きさ

エレシリンダーはエアシリンダーより大きいと思っていませんか?

  • 搬送用途で使用する場合、エレシリンダーの方がエアシリンダーよりコンパクトです。

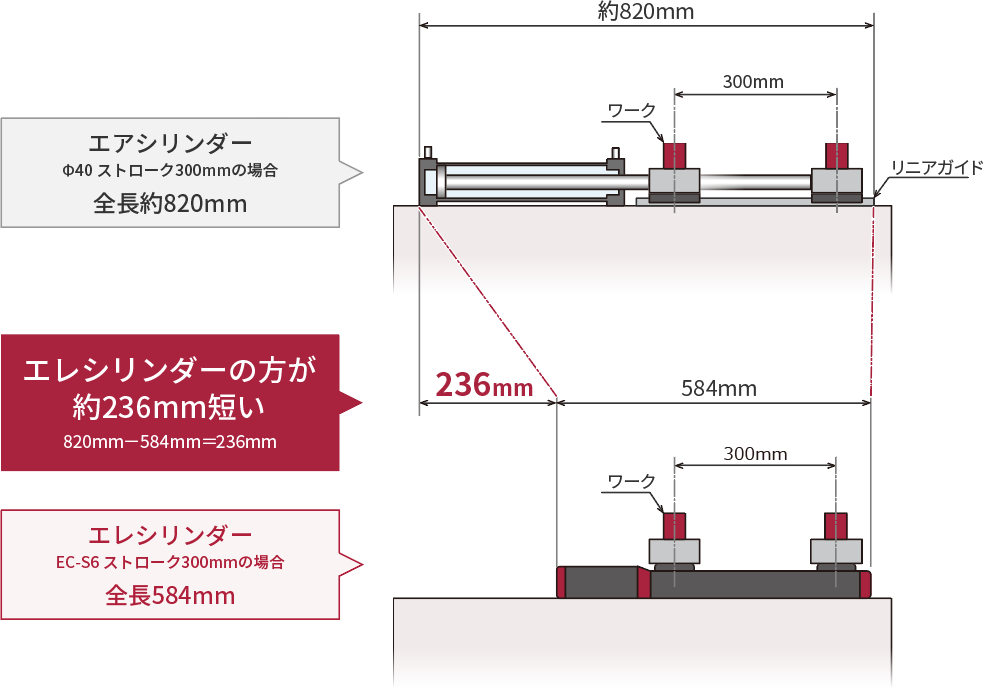

  • ロッドタイプのエアシリンダーをエレシリンダーのスライダータイプ(ガイド内蔵)に置き換えると
    全長が「236mm」短くなります!

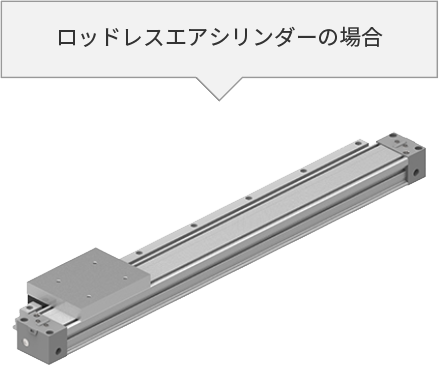

上記イラストがロッドレスエアシリンダーとの比較でない理由

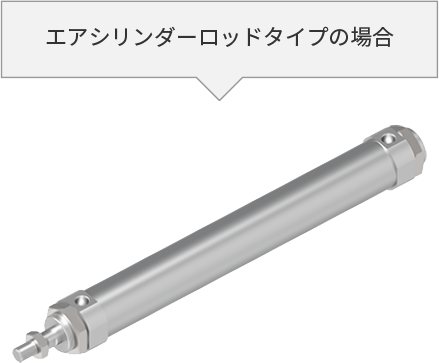

    搬送用途で使用する場合「エアシリンダーロッドタイプにガイドを併用する」ケースが多いです。理由は以下の通りです。

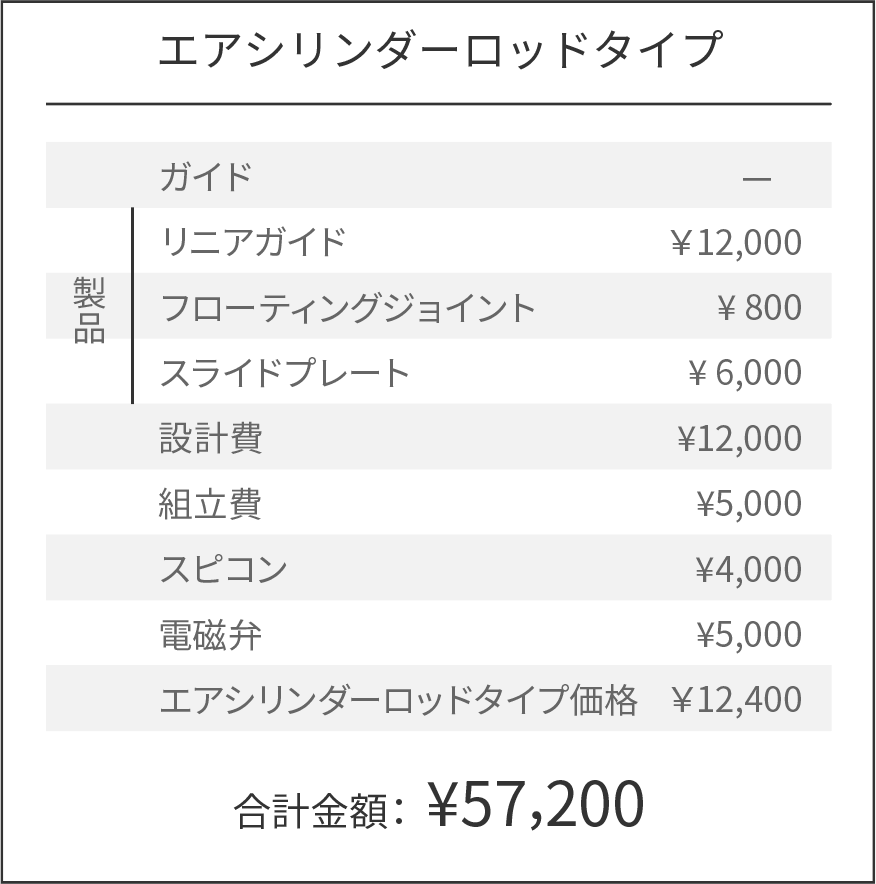

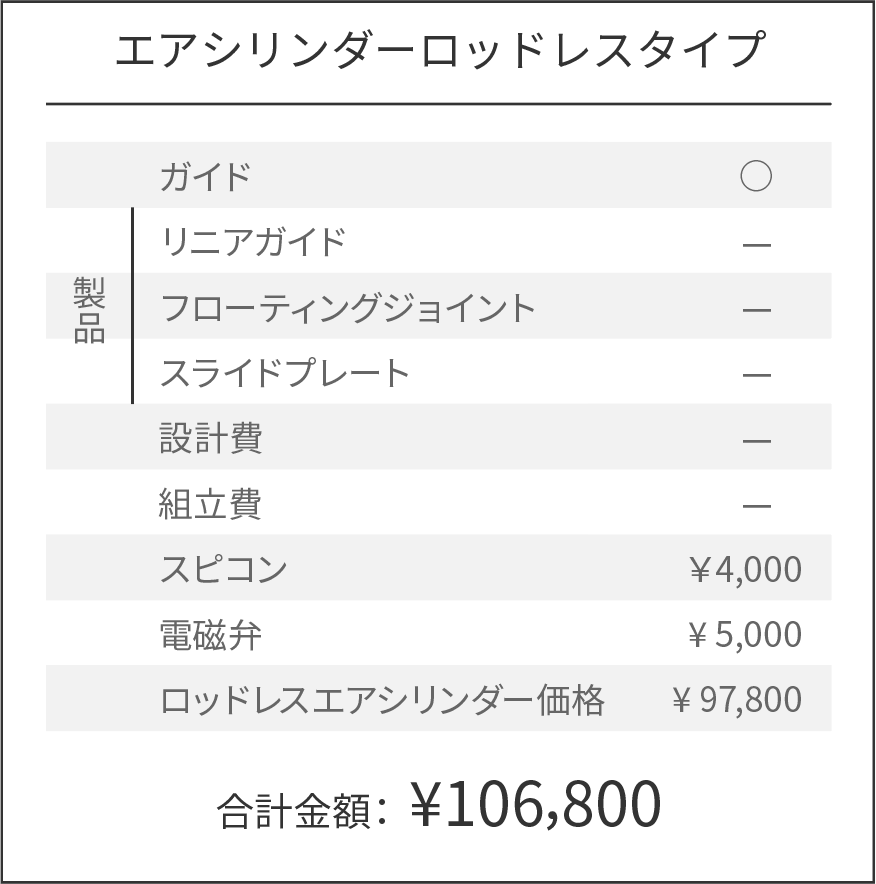

  • ロッドレスエアシリンダーはエアシリンダーロッドタイプに比べて高価になります。
  • ロッドレスエアシリンダーは、エアシリンダーロッドタイプより寿命が短いです。
