アイエイアイ | | ICSB2

ストローク別最高速度

（単位はmm/s）

	100～400	450～500
Y軸	480
Z軸	240	－

加速度別可搬質量

表内の単位はkgです。

		Z軸ストローク
		100	150	200	250	300	350	400
加速度（注2）	0.2	11.0	10.6	10.3	9.9	9.6	8.9	8.6
	0.3	11.0	10.6	10.3	9.9	9.6	8.9	8.6
	0.4	11.0	10.6	10.3	9.9	9.6	8.9	8.6
	0.5	10.7	10.4	10.0	9.6	9.3	8.9	8.6
	0.6	9.6	9.2	8.9	8.5	8.2	7.9	7.6
	0.7	6.9	6.5	6.2	5.8	5.5	5.2	4.9
	0.8	－	－	－	－	－	－	－
	0.9	－	－	－	－	－	－	－
	1	－	－	－	－	－	－	－
	1.1	－	－	－	－	－	－	－
	1.2	－	－	－	－	－	－	－

（注2）　加速度はY軸の値です。Z軸は0.2G固定の場合です。

適応コントローラー

各コントローラーのページをご参照ください。（8-8ページ）なお、コントローラーは、別途販売となります。

海外規格

選定上の注意

（1）型式項目のストローク欄は型式中ではcm（センチメートル）表記となります。
（2）ケーブル長はY軸コネクターボックスから（ケーブルベア仕様の場合はY軸のアクチュエーターケーブルから）コントローラーまでの長さです。標準は3mか5mですが、それ以外の長さもm単位で対応可能です。最長20mまで対応可能です。
（3）ストロークが長くなると最高速度は低下しますのでご注意ください。
（4）定格加速度は0.4Gです。加速度を上げると可搬質量は低下します。
（5）【　】内は高精度仕様の型式の場合です。

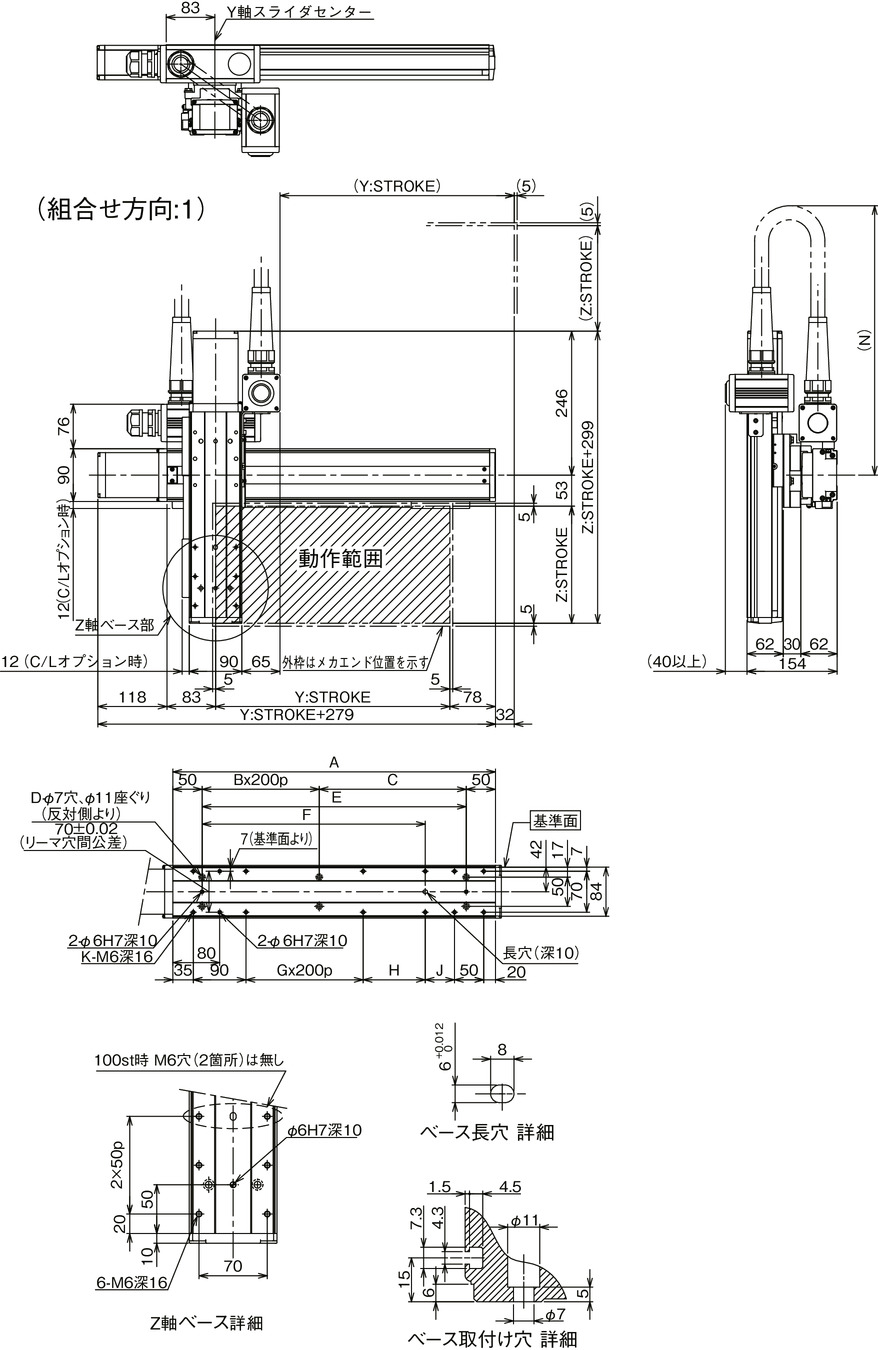

寸法図

ICSB2【ICSPB2】-YSA□M-SC（自立ケーブル仕様）

（注）　図面の組合わせ位置が原点位置となります。原点位置を変更する場合は、オプションのNMをご指定ください。また納品後原点位置を変える場合は返却調整が必要ですのでご注意ください。

Y軸ストローク	100	150	200	250	300	350	400	450	500
A	251	301	351	401	451	501	551	601	651
B	0	0	0	1	1	1	1	2	2
C	151	201	251	101	151	201	251	101	151
D	4	4	4	6	6	6	6	8	8
E	151	201	251	301	351	401	451	501	551
F	131	131	181	231	281	331	381	431	481
G	0	0	0	0	0	0	1	1	1
H	56	56	106	156	206	256	106	156	206
J	0	50	50	50	50	50	50	50	50
K	8	10	10	10	10	10	12	12	12

N
Y軸 Z軸	100	150	200	250	300	350	400	450	500
100	550	550	600	600	650	650	700	700	700
150	600	600	650	650	700	700	750	750	750
200	650	650	700	700	750	750	800	800	800
250	700	700	750	750	800	800	850	850	850
300	750	750	800	800	850	850	900	900	900
350	800	800	850	850	900	900	950	950	950
400	850	850	900	900	950	950	1000	1000	1000

共通仕様

駆動方式	ボールねじ　転造C10 【転造C5相当】
繰返し位置決め精度	±0.01mm 【±0.005mm】
ロストモーション	0.05mm 【0.02mm】以下
ガイド	ベース一体型
ベース	材質：アルミ　白色アルマイト処理
Y軸モーター出力／リード	60W/8mm
Z軸モーター出力／リード	60W/4mm

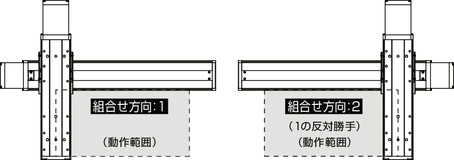

YZ組合わせ方向

型式内容

YZ組合わせ方向（注1）	型式
1	ICSB2【ICSPB2】-YSA1M-①-②③-④⑤-T□-⑥-⑦
2	ICSB2【ICSPB2】-YSA2M-①-②③-④⑤-T□-⑥-⑦

（注1）　YZ組合わせ方向は下図を参照ください。上記型式の①～⑦の内容は下表をご参照ください。

型式内記号説明

番号	内容	表記
①	エンコーダー種類	WA：バッテリーレスアブソ
②	Y軸ストローク	10：100mm 　　～ 50：500mm
③	Y軸オプション	オプション表参照
④	Z軸ストローク	10：100mm 　　～ 40：400mm
⑤	Z軸オプション	オプション表参照
⑥	ケーブル長	3L：3m 5L：5m □L：□m
⑦	Z軸ケーブル配線	SC：自立ケーブル

構成軸

軸名称	型式	参照頁
Y軸	ISB【ISPB】-SXM-①-60-8-②-T□-⑧-③	3-387
Z軸	ISB【ISPB】-SXM-①-60-4-④-T□-⑧-⑤	3-387

（注）　上記型式の①～⑤は上表の型式内記号をご参照ください。なお、ストロークはmm（ミリメートル）表記となります。

（注）　上記型式の⑧にはケーブル取出し方向が入ります。取出し方向は5-575をご参照ください。
