メインスペック
項目 | 内容 | ||
---|---|---|---|
リード | ボールねじリード(mm) | 48 | |
水平 | 可搬質量 | 最大可搬質量(kg)(注4) | 20 |
速度/加減速度 | 最高速度(mm/s) | 2500 | |
定格加減速度(G) | 0.4 | ||
最高加減速度(G) | 2 | ||
垂直 | 可搬質量 | 最大可搬質量(kg)(注4) | 6 |
速度/加減速度 | 最高速度(mm/s) | 2500 | |
定格加減速度(G) | 0.4 | ||
最高加減速度(G) | 1.6 | ||
推力 | 定格推力(N) | 141.3 | |
ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ | |
ブレーキ保持力(kgf) | 6 | ||
ストローク | 最小ストローク(mm) | 100 | |
最大ストローク(mm) | 1300 | ||
ストロークピッチ(mm) | 50 |
(注4) ダブルスライダー仕様(W)選択時は、最大可搬質量が低下します。詳細は下記の表をご参照ください。
項目 | 内容 |
---|---|
駆動方式 | ボールねじ φ16mm 転造 C10 |
繰返し位置決め精度 | ±0.01mm |
ロストモーション | 0.05mm以下 |
ベース | 材質:アルミ 白色アルマイト処理 |
リニアガイド | 直動無限循環型 |
静的許容モーメント (シングルスライダー仕様) | Ma:341 N・m |
Mb:487 N・m | |
Mc:796 N・m | |
静的許容モーメント (ダブルスライダー仕様) (注5) | Ma:1720 N・m |
Mb:2460 N・m | |
Mc:1590 N・m | |
動的許容モーメント (シングルスライダー仕様) (注6) | Ma:81.0 N・m |
Mb:116 N・m | |
Mc:189 N・m | |
動的許容モーメント (ダブルスライダー仕様) (注6) | Ma:スライダー実スパン最小[35mm]332 N・m、最大[120mm]561 N・m |
Mb:スライダー実スパン最小[35mm]475 N・m、最大[120mm]801 N・m | |
Mc:スライダー実スパン最小[35mm]307 N・m、最大[120mm]307 N・m | |
使用周囲温度・湿度 | 0~40℃、85%RH以下(結露なきこと) |
保護等級 | - |
耐振動・耐衝撃 | 4.9m/s2 |
海外対応規格 | CEマーク、RoHS指令 |
モーター種類 | ACサーボモーター |
エンコーダー種類 | バッテリーレスアブソリュート |
エンコーダーパルス数 | 131072 pulse/rev |
納期 | ホームページ[納期照会]に記載 |
(注5) スライダースパンによらず数値は一律です。
(注6) 基準定格寿命10,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-276ページにて走行寿命をご確認ください。
スライダータイプモーメント方向
速度・加速度別可搬質量表
可搬質量の単位はkgです。
姿勢 | 水平 | 垂直 | |||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
リード (mm) | 最高速度 (mm/s) | 加速度(G) | |||||||||||||||||||||||||||||||||
0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | ||
48 | 2500 | 20 | 20 | 20 | 19.1 | 18.2 | 17.3 | 16.4 | 15.5 | 14.6 | 13.8 | 13 | 12.6 | 12.2 | 11.8 | 11.4 | 11 | 10.8 | 10.4 | 10 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
ストロークと最高速度
(単位はmm/s)
ストローク リード | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
48 | 1025 | 1325 | 1575 | 1825 | 2025 | 2200 | 2350 | 2400 | 2500 | 2270 | 2030 | 1825 | 1645 | 1495 | 1365 | 1250 | 1150 | 1060 | 980 | 910 | 845 |
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
RCON | 16 (ML3,SSN,ECMは8) | DC24V 単相AC200V 三相AC200V | - | - | - | ● | ● | ● | ● | - | - | ● | ● | ● | ● | ● | ● | 128 (ML3,SSN,ECMはポジションデータなし) | |
RSEL | 8 | - | - | ● | ● | ● | ● | ● | - | - | - | ● | ● | ● | - | - | 36000 | ||
SCON-CB/CGB | 1 | 単相AC200V | ● | ● | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | ● | 512 (ネットワーク仕様は768) | |
SCON2-CG | 1 | ● | ● | - | ● | ● | ● | - | - | - | ● | ● | ● | ● | - | - | 384 | ||
XSEL-P/Q | 6 | 単相AC200V 三相AC200V | - | - | ● | ● | ● | - | ● | - | - | - | - | ● | - | - | - | 20000 | |
XSEL-RA/SA | 8 | - | - | ● | ● | ● | ● | ● | - | - | - | ● | ● | - | - | - | 55000 (タイプにより異なります) |
(注) DV、CCなどのネットワーク略称記号については、8-15ページをご確認ください。
(注) SCON2のML3とECは、コントローラー型式の機能オプションなしの場合はリモートI/O仕様となり、機能オプションに「M」が選択された場合はモーションネットワーク仕様となります。
海外規格
選定上の注意
(1)ストロークが長くなると、ボールねじの危険回転数の関係から最高速度が低下します。「ストロークと最高速度」にて希望するストロークの最高速度をご確認ください。 (2)「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。 (3)動作条件(搬送質量、加減速度など)によって、使用可能なデューティー比の目安は変化します。詳細は1-328ページをご参照ください。 (4)取付け姿勢によっては注意が必要です。詳細は1-307ページをご参照ください。 (5)取付け物体の重心位置は、張出し距離の1/2以下としてください。張出し距離や負荷モーメントが許容値内であっても、動作中に異常な振動や音などが発生する場合は、動作条件を緩めてご使用ください。 (6)張出し負荷長の目安は、Ma・Mb・Mc方向600mm以下(ダブルスライダー仕様時は、スライダー実スパン最小[35mm]:1375mm、最大[120mm]:1800mm以下)です。張出し負荷長については3-52ページの説明をご確認ください。 (7)ダブルスライダー仕様時の手配型式、注意事項は1-293ページをご参照ください。 |

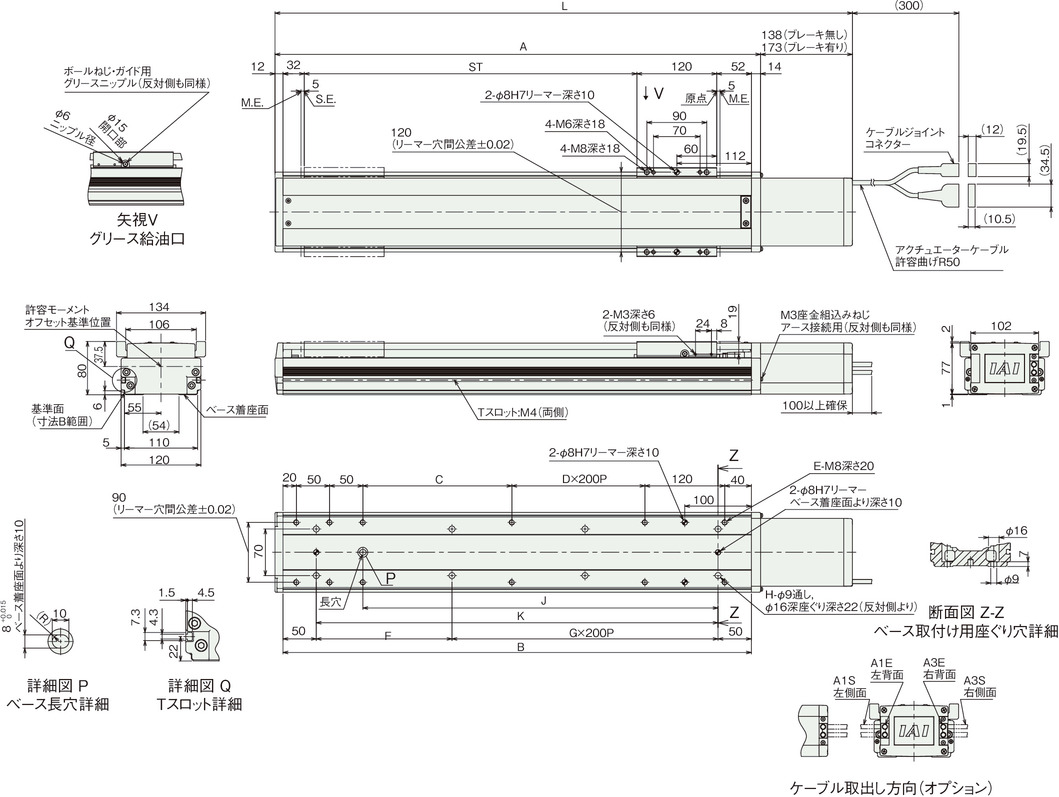

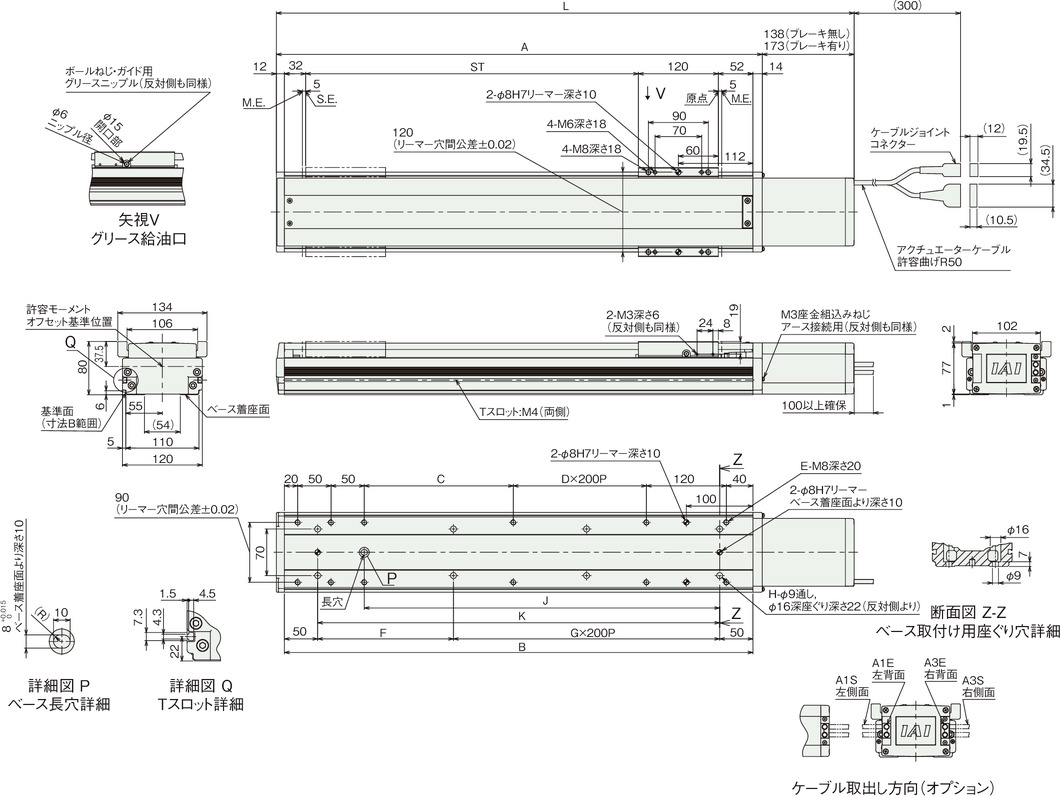

寸法図
ST:ストローク
M.E.:メカニカルエンド
S.E.:ストロークエンド
(注) 原点復帰を行った場合はスライダーがM.E.まで移動しますので、周囲物との干渉にご注意ください。
(注) 原点方向を変更するには返却調整が必要ですのでご注意ください。
ストローク別寸法
ストローク | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | ブレーキ無し | 468 | 518 | 568 | 618 | 668 | 718 | 768 | 818 | 868 | 918 | 968 | 1018 | 1068 | 1118 | 1168 | 1218 | 1268 | 1318 | 1368 | 1418 | 1468 | 1518 | 1568 | 1618 | 1668 |
ブレーキ有り | 503 | 553 | 603 | 653 | 703 | 753 | 803 | 853 | 903 | 953 | 1003 | 1053 | 1103 | 1153 | 1203 | 1253 | 1303 | 1353 | 1403 | 1453 | 1503 | 1553 | 1603 | 1653 | 1703 | |
A | 330 | 380 | 430 | 480 | 530 | 580 | 630 | 680 | 730 | 780 | 830 | 880 | 930 | 980 | 1030 | 1080 | 1130 | 1180 | 1230 | 1280 | 1330 | 1380 | 1430 | 1480 | 1530 | |
B | 304 | 354 | 404 | 454 | 504 | 554 | 604 | 654 | 704 | 754 | 804 | 854 | 904 | 954 | 1004 | 1054 | 1104 | 1154 | 1204 | 1254 | 1304 | 1354 | 1404 | 1454 | 1504 | |
C | 24 | 74 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | |
D | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | |
E | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | |
F | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | |
G | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | |
H | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | |
J | 134 | 184 | 234 | 284 | 334 | 384 | 434 | 484 | 534 | 584 | 634 | 684 | 734 | 784 | 834 | 884 | 934 | 984 | 1034 | 1084 | 1134 | 1184 | 1234 | 1284 | 1334 | |
K | 204 | 254 | 304 | 354 | 404 | 454 | 504 | 554 | 604 | 654 | 704 | 754 | 804 | 854 | 904 | 954 | 1004 | 1054 | 1104 | 1154 | 1204 | 1254 | 1304 | 1354 | 1404 |
ストローク別質量
ストローク | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
質量 (kg) | ブレーキ無し | 7.0 | 7.6 | 8.3 | 8.9 | 9.5 | 10.2 | 10.8 | 11.4 | 12.1 | 12.7 | 13.3 | 14.0 | 14.6 | 15.2 | 15.9 | 16.5 | 17.2 | 17.8 | 18.4 | 19.1 | 19.7 | 20.3 | 21.0 | 21.6 | 22.2 |
ブレーキ有り | 7.6 | 8.2 | 8.9 | 9.5 | 10.1 | 10.8 | 11.4 | 12.0 | 12.7 | 13.3 | 13.9 | 14.6 | 15.2 | 15.8 | 16.5 | 17.1 | 17.7 | 18.4 | 19.0 | 19.6 | 20.3 | 20.9 | 21.6 | 22.2 | 22.8 |
速度・加速度別可搬質量表(ダブルスライダー仕様)
可搬質量の単位はkgです。
姿勢 | 水平 | 垂直 | |||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
リード (mm) | 最高速度 (mm/s) | 加速度(G) | |||||||||||||||||||||||||||||||||
0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | ||
48 | 2500 | 17.5 | 17.5 | 17.5 | 16.6 | 15.7 | 14.8 | 13.9 | 13 | 12.1 | 11.3 | 10.5 | 10.1 | 9.7 | 9.3 | 8.9 | 8.5 | 8.3 | 7.9 | 7.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |

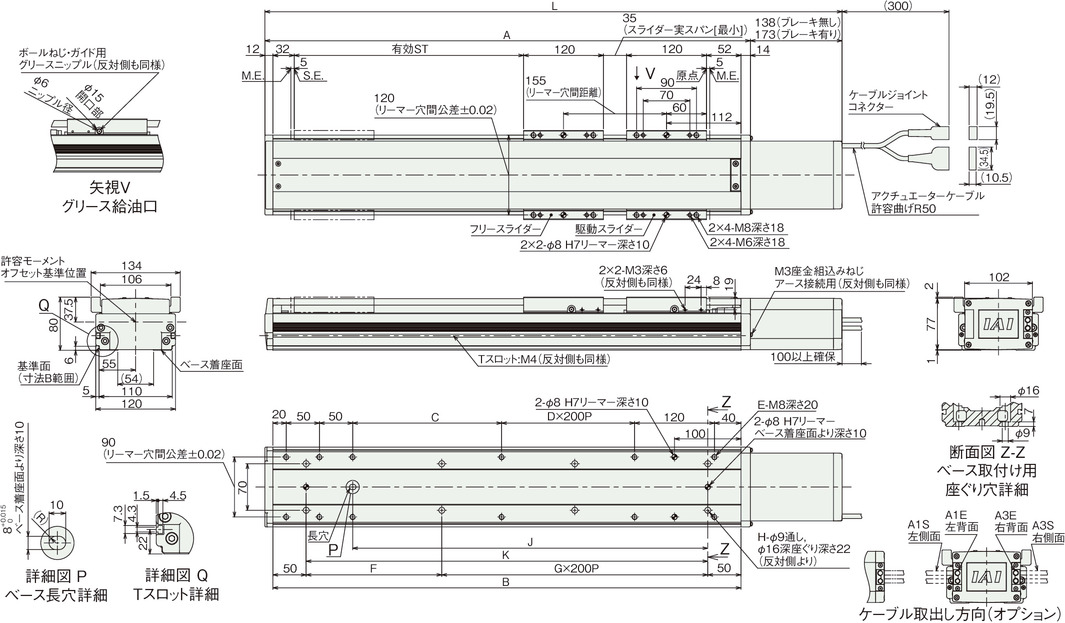

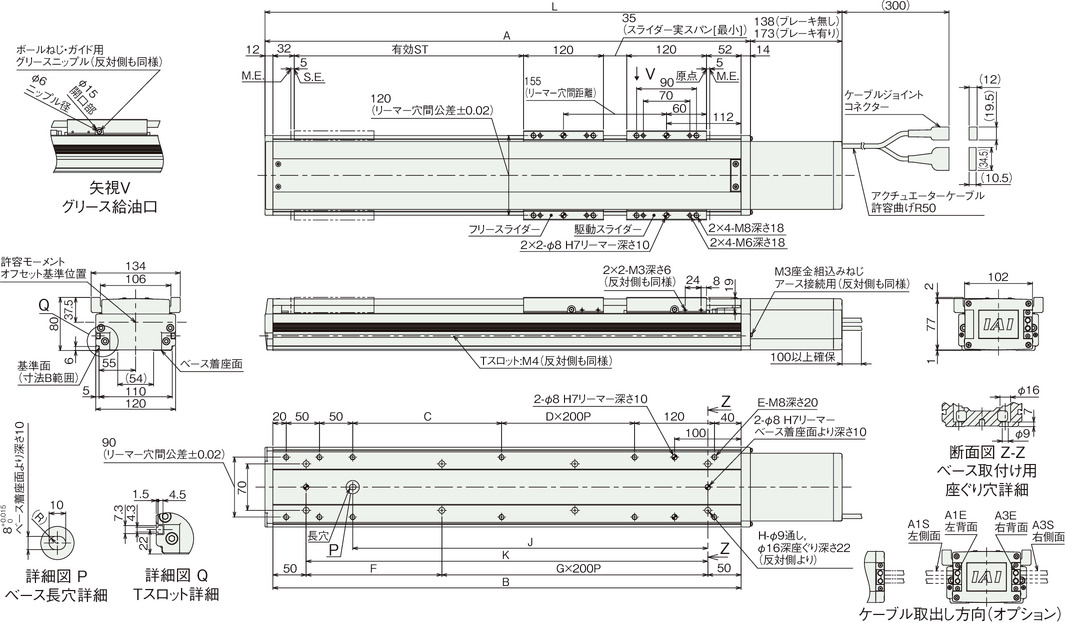

寸法図(ダブルスライダー仕様)
ST:ストローク
M.E.:メカニカルエンド
S.E.:ストロークエンド
図面(ダブルスライダー仕様)
(注) 原点復帰を行った場合はスライダーがM.E.まで移動しますので、周囲物との干渉にご注意ください。
(注) 原点方向を変更するには返却調整が必要ですのでご注意ください。
(注) 下図はスライダー実スパンが最小の場合の寸法を示しています。
ストローク別寸法
呼びストローク | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
有効ストローク | スライダー実スパン最小[35mm] | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 495 | 545 | 595 | 645 | 695 | 745 | 795 | 845 | 895 | 945 | 995 | 1045 | 1095 | 1145 |
スライダー実スパン最大[120mm] | ― | 110 | 160 | 210 | 260 | 310 | 360 | 410 | 460 | 510 | 560 | 610 | 660 | 710 | 760 | 810 | 860 | 910 | 960 | 1010 | 1060 | |
L | ブレーキ無し | 668 | 718 | 768 | 818 | 868 | 918 | 968 | 1018 | 1068 | 1118 | 1168 | 1218 | 1268 | 1318 | 1368 | 1418 | 1468 | 1518 | 1568 | 1618 | 1668 |
ブレーキ有り | 703 | 753 | 803 | 853 | 903 | 953 | 1003 | 1053 | 1103 | 1153 | 1203 | 1253 | 1303 | 1353 | 1403 | 1453 | 1503 | 1553 | 1603 | 1653 | 1703 | |
A | 530 | 580 | 630 | 680 | 730 | 780 | 830 | 880 | 930 | 980 | 1030 | 1080 | 1130 | 1180 | 1230 | 1280 | 1330 | 1380 | 1430 | 1480 | 1530 | |
B | 504 | 554 | 604 | 654 | 704 | 754 | 804 | 854 | 904 | 954 | 1004 | 1054 | 1104 | 1154 | 1204 | 1254 | 1304 | 1354 | 1404 | 1454 | 1504 | |
C | 224 | 274 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | |
D | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | |
E | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | |
F | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | |
G | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | |
H | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | |
J | 334 | 384 | 434 | 484 | 534 | 584 | 634 | 684 | 734 | 784 | 834 | 884 | 934 | 984 | 1034 | 1084 | 1134 | 1184 | 1234 | 1284 | 1334 | |
K | 404 | 454 | 504 | 554 | 604 | 654 | 704 | 754 | 804 | 854 | 904 | 954 | 1004 | 1054 | 1104 | 1154 | 1204 | 1254 | 1304 | 1354 | 1404 |
(注) 呼びストローク:型式上のストローク 有効ストローク:実際に動作可能なストローク
ストローク別質量
呼びストローク | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
有効ストローク | スライダー実スパン最小[35mm] | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 495 | 545 | 595 | 645 | 695 | 745 | 795 | 845 | 895 | 945 | 995 | 1045 | 1095 | 1145 |
スライダー実スパン最大[120mm] | ― | 110 | 160 | 210 | 260 | 310 | 360 | 410 | 460 | 510 | 560 | 610 | 660 | 710 | 760 | 810 | 860 | 910 | 960 | 1010 | 1060 | |
質量 (kg) | ブレーキ無し | 12 | 12.7 | 13.3 | 13.9 | 14.6 | 15.2 | 15.8 | 16.5 | 17.1 | 17.7 | 18.4 | 19 | 19.7 | 20.3 | 20.9 | 21.6 | 22.2 | 22.8 | 23.5 | 24.1 | 24.7 |
ブレーキ有り | 12.6 | 13.3 | 13.9 | 14.5 | 15.2 | 15.8 | 16.4 | 17.1 | 17.7 | 18.3 | 19 | 19.6 | 20.2 | 20.9 | 21.5 | 22.1 | 22.8 | 23.4 | 24.1 | 24.7 | 25.3 |
(注) シングルスライダー仕様にフリースライダー2.5kgを加えた質量です。
オフボードチューニング時の可搬質量および加減速度
リード | 加減速度別可搬質量(kg) | 最高速度(mm/s) | |||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.1G | 0.2G | 0.3G | 0.4G | 0.5G | 0.6G | 0.7G | 0.8G | 0.9G | 1.0G | 1.1G | 1.2G | 1.3G | 1.4G | 1.5G | 1.6G | 1.7G | 1.8G | 1.9G | 2.0G | 2.1G | 2.2G | 2.3G | 2.4G | 2.5G | 2.6G | 2.7G | 2.8G | 2.9G | 3.0G | 標準 | チューニング後 | ||
水平 | 48 | 20 | 20 | 20 | 20 | 19.1 | 18.2 | 17.3 | 16.4 | 15.5 | 14.6 | 13.8 | 13 | 12.6 | 12.2 | 11.8 | 11.4 | 11 | 10.8 | 10.4 | 10 | 9.4 | 8.8 | 8.2 | 7.6 | 7 | 6.6 | 6.2 | 5.8 | 5.4 | 5 | 2500 | 2500 |
垂直 | 48 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 2500 | 2500 |
可搬質量の単位はkgです。空欄は動作不可となります。
