ISDACR-W-600
ISPDACR-W-600

製品の特長

取付姿勢

メインスペック

項目 内容
リード ボールねじリード（mm） 40 20 10
水平 可搬質量 最大可搬質量（kg） 60 120 150
速度/加減速度 最高速度（mm/s） 2000 1000 500
定格加減速度（G） 0.3 0.3 0.3
最高加減速度（G） 1 1 0.6
垂直 可搬質量 最大可搬質量（kg） 14 29 60
速度/加減速度 最高速度（mm/s） 2000 1000 500
定格加減速度（G） 0.3 0.3 0.3
最高加減速度（G） 1 0.8 0.5
推力 定格推力（N） 255 510 1020
クリーンルーム仕様 バキューム量（NL/min） 120 60 40
ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
ブレーキ保持力（kgf） 14 29 60
ストローク 最小ストローク（mm） 100 100 100
最大ストローク（mm） 1300 1300 1300
ストロークピッチ（mm） 50 50 50

項目 内容
駆動方式 ボールねじ　φ20mm　転造C10　【C5相当】
繰返し位置決め精度 ±0.02mm　【±0.01mm】
ロストモーション 0.05mm以下　【0.02mm以下】
ベース 材質：アルミ　白色アルマイト処理
リニアガイド 直動無限循環型
静的許容モーメント Ma：610N･m
Mb：872N･m
Mc：1924N･m
動的許容モーメント
（注1）		 Ma：162N･m
Mb：231N･m
Mc：455N･m
クリーン度 クラス10（0.1μm、Fed.Std.209D）、クラス2.5相当（ISO 14644－1規格）
使用周囲温度・湿度 0～40℃、85%RH以下（結露なきこと）
保護等級 IP20
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 ACサーボモーター
エンコーダー種類 インクリメンタル／アブソリュート
エンコーダーパルス数 16384 pulse/rev
納期 ホームページ［納期照会］に記載

（注1）　基準定格寿命10,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-256ページにて走行寿命をご確認ください。

（注）　【　】内はISPDACRの場合です。

スライダータイプモーメント方向

速度・加速度別可搬質量表

可搬質量の単位はkgです。空欄は動作不可となります。

姿勢 水平 垂直
リード
（mm）		 最高速度
（mm/s）		 加速度(G)
0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2
40 2000 60 60 45 36 30 26 22 20 18 14 14 12 10 8 6.7 6.1 5.6 5
20 1000 120 120 91 72 60 52 45 40 36 29 29 26 23 20 17.5 15
10 500 150 150 112 90 75 60 60 50 40

ストロークと最高速度

（単位はmm/s）

ストローク

リード 		100～
700
（50mmごと）		 750
・
800		 850
・
900		 950
・
1000		 1050
・
1100		 1150
・
1200		 1250
・
1300
40 2000 1965 1605 1335 1130 970 840
20 1000 980 800 665 565 485 420
10 500 490 400 330 280 240 210

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称 外観 最大接続
可能軸数		 電源電圧 制御方法 最大位置決め点数
ポジショナー パルス列 プログラム ネットワーク　※選択
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
RCON 16
(ML3,SSN,ECMは8)		 DC24V
単相AC200V
三相AC200V		 － － － ● ● ● ● － － ● ● ● ● ● ● 128
(ML3,SSN,ECMはポジションデータなし)
RSEL 8 － － ● ● ● ● ● － － － ● ● ● － － 36000
SCON-CB/CGB 1 単相AC200V ● ● － ● ● ● ● ● ● ● ● ● ● － ● 512
(ネットワーク仕様は768)
SCON2-CG 1 ● ● － ● ● ● － － － ● ● ● ● － － 384
SSEL-CS 2 ● － ● ● ● － ● － － － － ● － － － 20000
XSEL-P/Q 6 単相AC200V
三相AC200V		 － － ● ● ● － ● － － － － ● － － － 20000
XSEL-RA/SA 8 － － ● ● ● ● ● － － － ● ● － － － 55000
(タイプにより異なります)

（注）　DV、CCなどのネットワーク略称記号については、8-15ページをご確認ください。

（注）　Wタイプは標準で原点リミットスイッチが付いていますのでコントローラーはリミットスイッチ仕様をご使用ください。

（注）　アブソリュートのアクチュエーターは、RCON-SCに接続できません。R-unit(RCON/RSEL)と接続するには、拡張ユニット(RCON-EXT)とSCONもしくはSCON2が別途必要です。

（注）　SCON2のML3とECは、コントローラー型式の機能オプションなしの場合はリモートI/O仕様となり、機能オプションに「M」が選択された場合はモーションネットワーク仕様となります。

海外規格

選定上の注意

（1）ストロークが長くなると、ボールねじの危険回転数の関係から最高速度が低下します。ストローク別の最高速度は「ストロークと最高速度」をご参照ください。
（2）「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
（3）ダブルスライダー選択時の動的許容モーメント、張出し負荷長は1-273ページをご参照ください。
（4）動作条件（搬送質量、加減速度など）によって、使用可能なデューティー比の目安は変化します。詳細は1-308ページをご参照ください。
（5）取付け物体の重心位置は、張出し距離の1/2 以下としてください。張出し距離や負荷モーメントが許容値内であっても、動作中に異常な振動や音などが発生する場合は、動作条件を緩めてご使用ください。
（6）取付け姿勢によっては注意が必要です。詳細は1-287ページをご参照ください。
（7）張出し負荷長の目安は、Ma・Mb・Mc方向800mm以下です。張出し負荷長については7-72ページの説明をご確認ください。

ページトップへ戻る

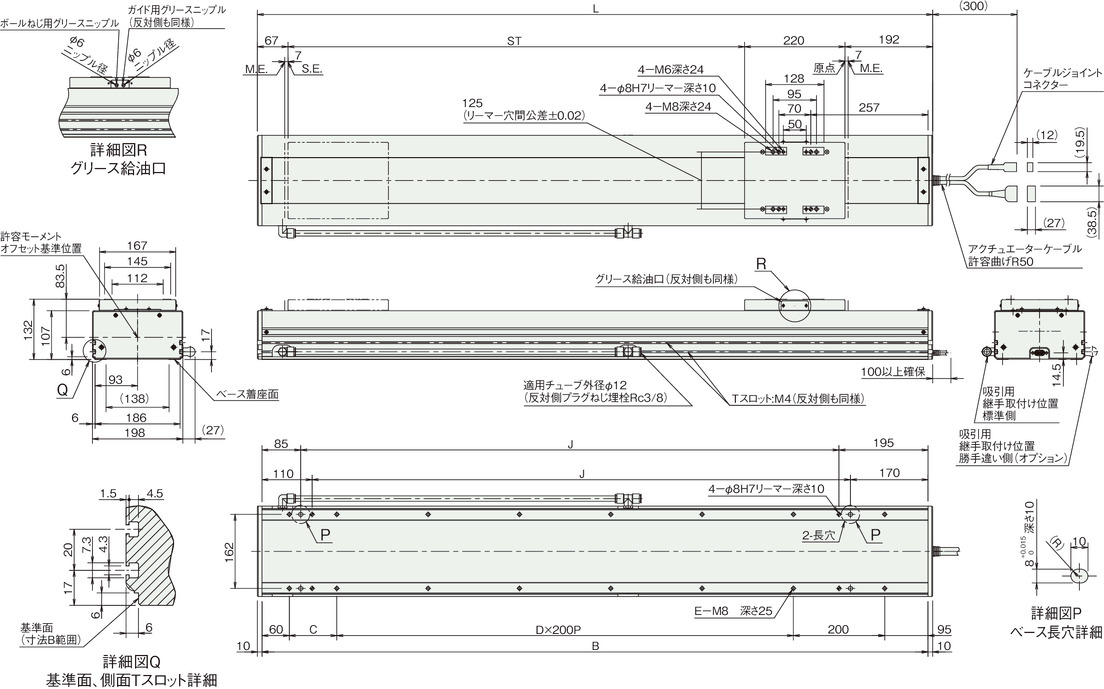

寸法図

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　ケーブルジョイントコネクターには、モーターケーブル・エンコーダーケーブルおよびリミットスイッチケーブルを接続します。 ケーブルは7-748ページをご参照ください。

（注）　原点復帰を行った場合はスライダーがM.E.まで移動しますので、周囲物との干渉にご注意ください。

（注）　原点方向を変更するには返却調整が必要ですのでご注意ください。

（注）　許容モーメントオフセット基準位置は、スライダーワーク取付け位置より83.5mmのところになります。

（注）　ブレーキ有りも外形寸法は同じです。

ストローク別寸法

ストローク 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
L 579 629 679 729 779 829 879 929 979 1029 1079 1129 1179 1229 1279 1329 1379 1429 1479 1529 1579 1629 1679 1729 1779
B 559 609 659 709 759 809 859 909 959 1009 1059 1109 1159 1209 1259 1309 1359 1409 1459 1509 1559 1609 1659 1709 1759
C 204 254 104 154 204 254 104 154 204 254 104 154 204 254 104 154 204 254 104 154 204 254 104 154 204
D 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6
E 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18
J 279 329 379 429 479 529 579 629 679 729 779 829 879 929 979 1029 1079 1129 1179 1229 1279 1329 1379 1429 1479

ストローク別質量

ストローク 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
質量（kg） ブレーキ無し 19.4 20.4 21.5 22.5 23.5 24.5 25.5 26.5 27.6 28.6 29.6 30.6 31.6 32.7 33.7 34.7 35.7 36.7 37.7 38.8 39.8 40.8 41.8 42.8 43.8
ブレーキ有り 19.9 20.9 22.0 23.0 24.0 25.0 26.0 27.0 28.1 29.1 30.1 31.1 32.1 33.2 34.2 35.2 36.2 37.2 38.2 39.3 40.3 41.3 42.3 43.3 44.3
