LSA-N15SM

(注) 写真はシングルスライダーです。

型式スペック

型式 対応ドライバー
出力
(W)
可搬質量 定格
推力
(N)
最大
推力
(N)
最大
加速度
(G)
ストローク
(mm)
水平
(kg)
垂直
(kg)
LSA-N15SM-I-200S-①-T2-②-③ 200S 20 86 総合カタログ2017・2-693
参照
3 150~3950
(100mm毎)

記号説明 ① ストローク ② ケーブル長 ③ オプション

ストローク
(mm)
150~3950
(100mm毎)
最高速度
(mm/s)
2500

アクチュエーター仕様

項目 内容
駆動方式 リニアサーボモーター
繰返し位置決め精度 ±0.005mm
ロストモーション 0.02mm以下
動的許容モーメント(注2) Ma:111.7N・m Mb:66.6N・m Mc:50.0N・m
ベース 材質:アルミ 黒色アルマイト処理
使用周囲温度・湿度 0~40℃、 85%RH以下 (結露無きこと)

(注2) 基準定格寿命10,000km、標準荷重係数3.5の場合です。走行寿命は運転条件、取付け状態によって異なります。1-180ページにて走行寿命をご確認ください。

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称 外観 最大接続
可能軸数
電源電圧 制御方法 最大位置決め点数
ポジショナー パルス列 プログラム ネットワーク ※選択
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
SCON-CB/CGB 1 単相AC200V 512
(ネットワーク仕様は768)
SCON-LC/LCG 1 512
(ネットワーク仕様は768)
SSEL-CS 2 20000
XSEL-P/Q 6 単相AC200V
三相AC200V
20000

(注) DV、CCなどのネットワーク略称記号については、7-17ページをご確認ください。

(注) XSEL-P/Qの5、6軸目は接続できません。

(注) マルチスライダーは2軸コントローラか、SCON2台での制御になります。

(注) コントローラーのドライバは200Wですが、SCONコントローラーの大きさは400W以上のサイズになります。(7-196ページ参照)また、SCON1台あたりの回生抵抗の必要数の目安も、400Wで選定してください。

海外規格

選定上の注意

(1)ストロークが短い場合最高速度に到達しない場合があります。
(2)「型式スペック」の可搬質量は最大可搬質量です。動作条件により可搬質量は異なります。詳細は総合カタログ2017・2-693ページをご参照ください。
(3)水平設置以外(垂直、横立て、天吊り等)でのご使用は出来ませんのでご注意ください。
(4)張出し負荷長の目安は、Ma・Mb・Mc方向450mm以下です。

ページトップへ戻る

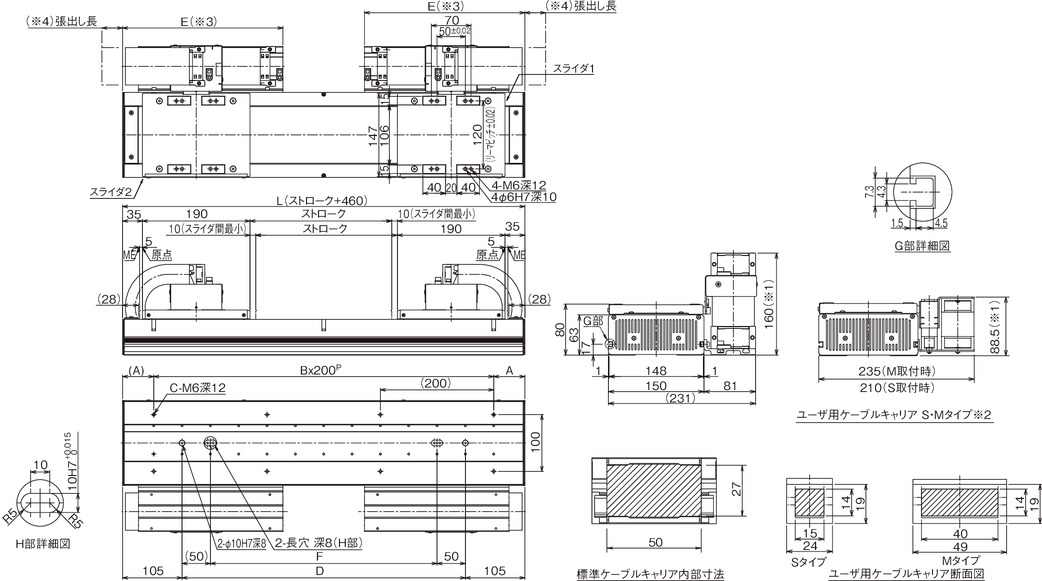

寸法図

ME:メカニカルエンド

※1 ケーブルベアが膨らみ下記寸法より若干大きくなる可能性があります。

※2 オプションおよびユーザー用ケーブルベアはストロークが2000mm以下の場合のみ対応可能です。

※3 オプションおよびユーザー用ケーブルベア仕様の場合E寸法は「表中寸法-30mm」となります。

※4 ケーブルベアの張出し長は下記の通りです。

 標準ケーブルベア:最大10mm

 オプションおよびユーザー用ケーブルベア:最大25mm

(注) 許容モーメントオフセット基準位置はスライダーワーク取付位置より56.5mmのところになります。
