メインスペック
項目 | 内容 | ||
---|---|---|---|
水平 | 可搬質量 | 最大可搬質量(kg) | 15 |
速度/加減速度 | 最高速度(mm/s) | 2500 | |
定格加減速度(G) | 1 | ||
最高加減速度(G) | 3 | ||
推力 | 定格推力(N) | 65 | |
最大推力(N) | 260 | ||
ストローク | 最小ストローク(mm) | 60 | |
最大ストローク(mm) | 1860 | ||
ストロークピッチ(mm) | 90 |
項目 | 内容 |
---|---|
駆動方式 | リニアサーボモーター |
繰返し位置決め精度 | ±0.005mm |
ロストモーション | 0.02mm以下 |
ベース | 材質:アルミ 白色アルマイト処理 |
リニアガイド | 直動無限循環型 |
静的許容モーメント | - |
- | |
- | |
動的許容モーメント (注1) | Ma:56N・m |
Mb:80N・m | |
Mc:48N・m | |
使用周囲温度・湿度 | 0~40℃、85%RH以下(結露なきこと) |
保護等級 | IP20 |
耐振動・耐衝撃 | 4.9m/s2 |
海外対応規格 | RoHS指令 |
モーター種類 | ACサーボモーター |
エンコーダー種類 | インクリメンタル |
エンコーダーパルス数 | 1μm |
納期 | ホームページ[納期照会]に記載 |
(注1) 基準定格寿命10,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。
1-276ページにて走行寿命をご確認ください。
スライダータイプモーメント方向
ストロークと最高速度
(単位はmm/s)
ストローク (mm) | 60~1860 (90mmごと) |
---|---|
最高速度 (mm/s) | 2500 |
加減速度と可搬質量の相関図
速度2500mm/sで動作させた場合の可搬質量別の加減速度を表しています。ご希望の搬送条件(ワーク質量)から機種選定の目安としてご使用ください。
(注) デューティー比は考慮されていませんのでご注意ください。
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
RCON | 16 (ML3,SSN,ECMは8) | DC24V 単相AC200V 三相AC200V | - | - | - | ● | ● | ● | ● | - | - | ● | ● | ● | ● | ● | ● | 128 (ML3,SSN,ECMはポジションデータなし) | |
RSEL | 8 | - | - | ● | ● | ● | ● | ● | - | - | - | ● | ● | ● | - | - | 36000 | ||
SCON-CB/CGB | 1 | 単相AC200V | ● | ● | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | ● | 512 (ネットワーク仕様は768) | |
SCON2-CG | 1 | ● | ● | - | ● | ● | ● | - | - | - | ● | ● | ● | ● | - | - | 384 | ||
XSEL-P/Q | 6 | 単相AC200V 三相AC200V | - | - | ● | ● | ● | - | ● | - | - | - | - | ● | - | - | - | 20000 |
(注) DV、CCなどのネットワーク略称記号については、8-15ページをご確認ください。
(注) XSEL-P/Qの5、6軸目は接続できません。
(注) マルチスライダーは2軸コントローラーか、SCONもしくはSCON2を2台での制御になります。
(注) SCON2のML3とECは、コントローラー型式の機能オプションなしの場合はリモートI/O仕様となり、機能オプションに「M」が選択された場合はモーションネットワーク仕様となります。
海外規格
選定上の注意
(1)ストロークが短い場合最高速度に到達しない場合があります。 (2)「メインスペック」の可搬質量は、最大可搬質量です。動作条件により可搬質量は異なります。詳細は「加減速度と可搬質量の相関図」をご参照ください。 (3)垂直設置でのご使用は出来ませんのでご注意ください。 (4)ケーブルベアの位置を勝手違いにしたい場合は、本体が左右対称ですので、本体を水平に180度回転させて設置してください。 (5)張出し負荷長の目安は、Ma・Mb・Mc方向300mm以下です。張出し負荷長については3-52ページの説明をご確認ください。 |
寸法図

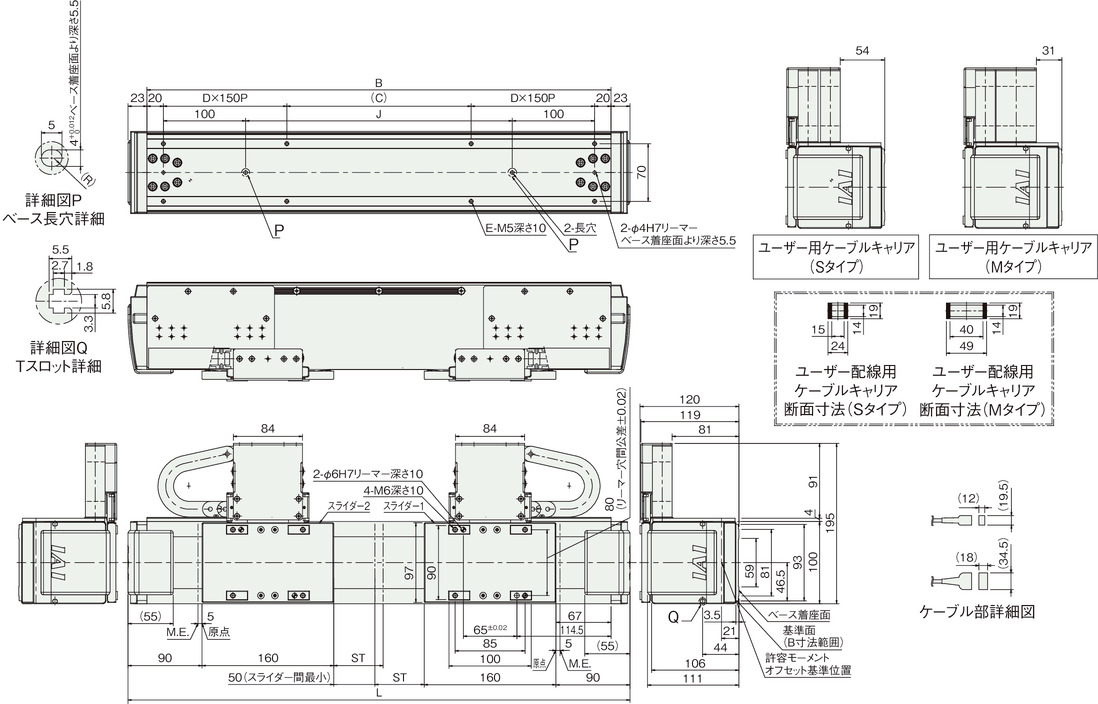

水平仕様(標準)
ST:ストローク
M.E.:メカニカルエンド
(注) 原点復帰時はスライダーがM.E.まで移動しますので、周囲との干渉にご注意ください。
(注) 標準ケーブルベア内へのケーブル追加は出来ません。追加の際にはユーザー用ケーブルベアをご利用ください。
ストローク別寸法
ストローク | 60 | 150 | 240 | 330 | 420 | 510 | 600 | 690 | 780 | 870 | 960 | 1050 | 1140 | 1230 | 1320 | 1410 | 1500 | 1590 | 1680 | 1770 | 1860 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 610 | 700 | 790 | 880 | 970 | 1060 | 1150 | 1240 | 1330 | 1420 | 1510 | 1600 | 1690 | 1780 | 1870 | 1960 | 2050 | 2140 | 2230 | 2320 | 2410 |
B | 564 | 654 | 744 | 834 | 924 | 1014 | 1104 | 1194 | 1284 | 1374 | 1464 | 1554 | 1644 | 1734 | 1824 | 1914 | 2004 | 2094 | 2184 | 2274 | 2364 |
C | 224 | 14 | 104 | 194 | 284 | 74 | 164 | 254 | 44 | 134 | 224 | 14 | 104 | 194 | 284 | 74 | 164 | 254 | 44 | 134 | 224 |
D | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 |
E | 8 | 12 | 12 | 12 | 12 | 16 | 16 | 16 | 20 | 20 | 20 | 24 | 24 | 24 | 24 | 28 | 28 | 28 | 32 | 32 | 32 |
J | 324 | 414 | 504 | 594 | 684 | 774 | 864 | 954 | 1044 | 1134 | 1224 | 1314 | 1404 | 1494 | 1584 | 1674 | 1764 | 1854 | 1944 | 2034 | 2124 |
ストローク別質量
ストローク | 60 | 150 | 240 | 330 | 420 | 510 | 600 | 690 | 780 | 870 | 960 | 1050 | 1140 | 1230 | 1320 | 1410 | 1500 | 1590 | 1680 | 1770 | 1860 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
質量(kg) | 13.5 | 14.4 | 15.2 | 16.0 | 16.9 | 17.7 | 18.6 | 19.4 | 20.2 | 21.1 | 21.9 | 22.7 | 23.6 | 24.4 | 25.2 | 26.1 | 26.9 | 27.7 | 28.6 | 29.4 | 30.2 |

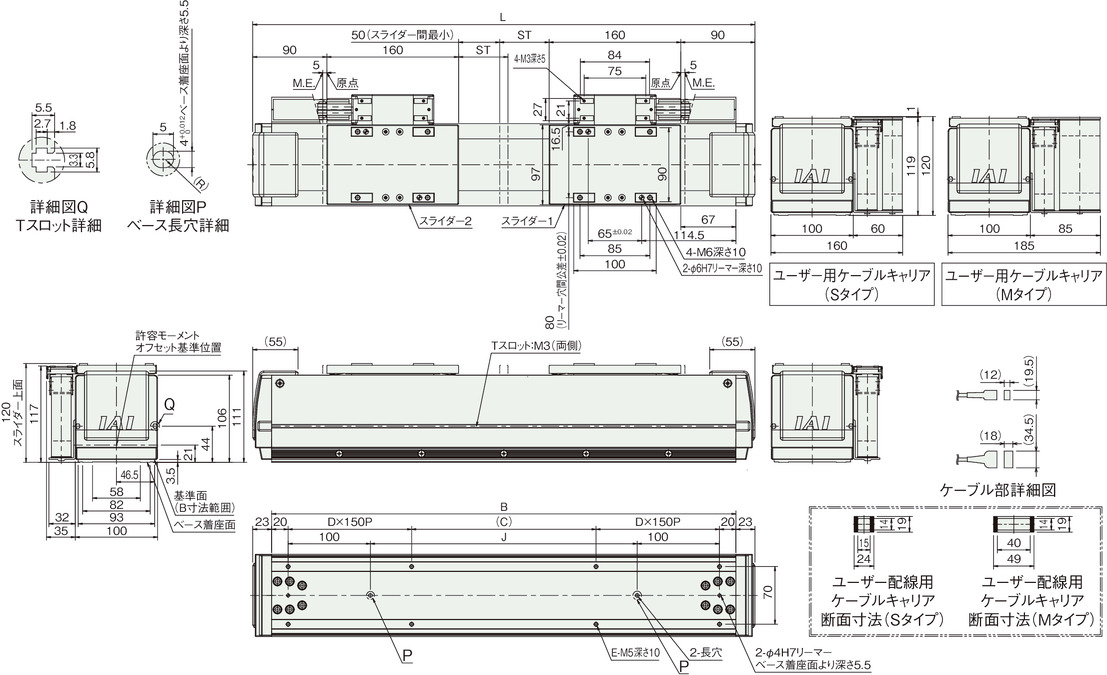

横立て仕様(標準)
ST:ストローク
M.E.:メカニカルエンド
(注) 原点復帰時はスライダーがM.E.まで移動しますので、周囲との干渉にご注意ください。
(注) 標準ケーブルベア内へのケーブル追加は出来ません。追加の際にはユーザー用ケーブルベアをご利用ください。
ストローク別寸法
ストローク | 60 | 150 | 240 | 330 | 420 | 510 | 600 | 690 | 780 | 870 | 960 | 1050 | 1140 | 1230 | 1320 | 1410 | 1500 | 1590 | 1680 | 1770 | 1860 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 610 | 700 | 790 | 880 | 970 | 1060 | 1150 | 1240 | 1330 | 1420 | 1510 | 1600 | 1690 | 1780 | 1870 | 1960 | 2050 | 2140 | 2230 | 2320 | 2410 |
B | 564 | 654 | 744 | 834 | 924 | 1014 | 1104 | 1194 | 1284 | 1374 | 1464 | 1554 | 1644 | 1734 | 1824 | 1914 | 2004 | 2094 | 2184 | 2274 | 2364 |
C | 224 | 14 | 104 | 194 | 284 | 74 | 164 | 254 | 44 | 134 | 224 | 14 | 104 | 194 | 284 | 74 | 164 | 254 | 44 | 134 | 224 |
D | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 |
E | 8 | 12 | 12 | 12 | 12 | 16 | 16 | 16 | 20 | 20 | 20 | 24 | 24 | 24 | 24 | 28 | 28 | 28 | 32 | 32 | 32 |
J | 324 | 414 | 504 | 594 | 684 | 774 | 864 | 954 | 1044 | 1134 | 1224 | 1314 | 1404 | 1494 | 1584 | 1674 | 1764 | 1854 | 1944 | 2034 | 2124 |
ストローク別質量
ストローク | 60 | 150 | 240 | 330 | 420 | 510 | 600 | 690 | 780 | 870 | 960 | 1050 | 1140 | 1230 | 1320 | 1410 | 1500 | 1590 | 1680 | 1770 | 1860 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
質量(kg) | 14.5 | 15.4 | 16.2 | 17.0 | 17.9 | 18.7 | 19.6 | 20.4 | 21.2 | 22.1 | 22.9 | 23.7 | 24.6 | 25.4 | 26.2 | 27.1 | 27.9 | 28.7 | 29.6 | 30.4 | 31.2 |
