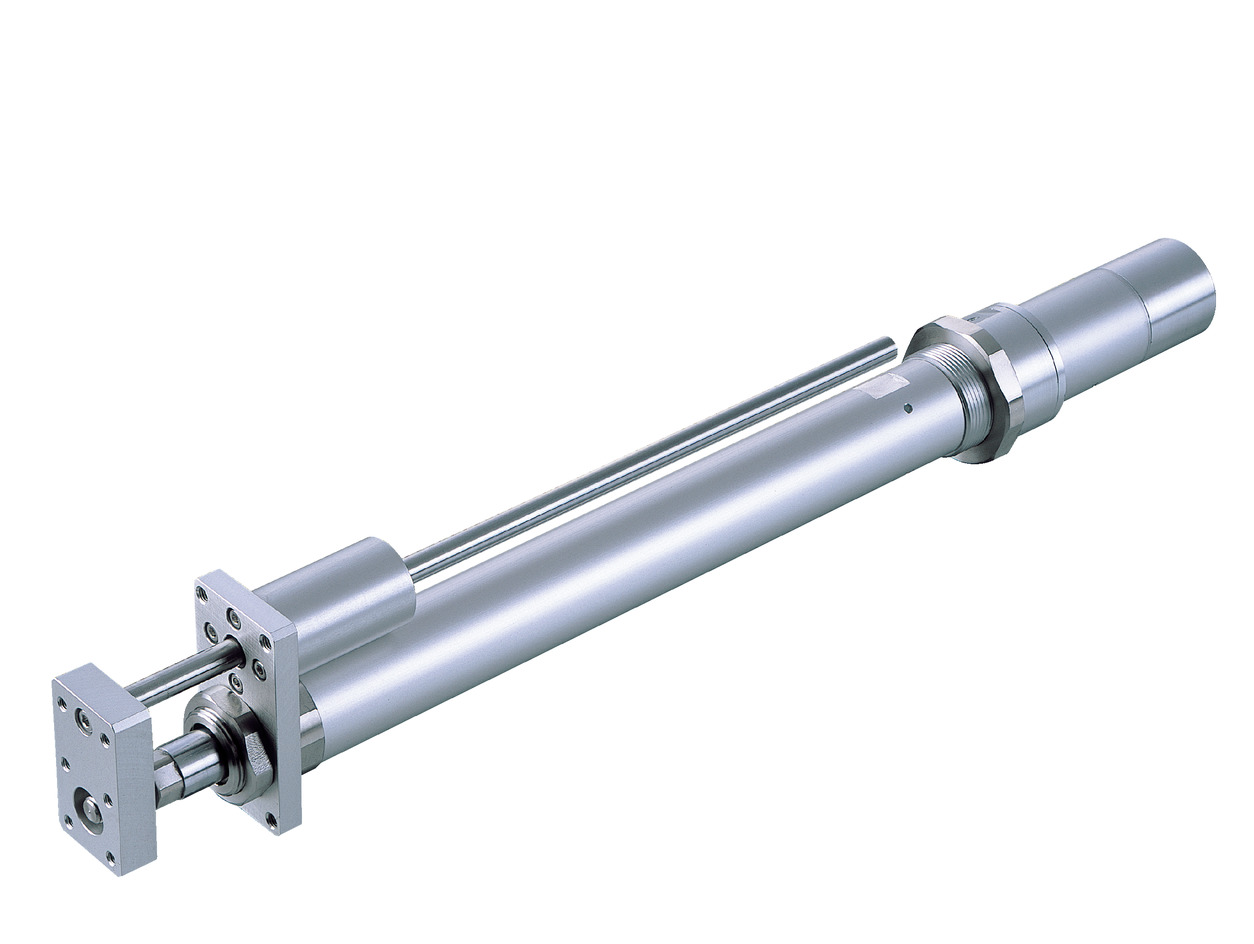

アクチュエータースペック
型式 | モーター出力 (W) | リード (mm) | 最大可搬質量 | 定格推力 (N) | ストローク (mm) | |
---|---|---|---|---|---|---|
水平(kg) | 垂直(kg) | |||||
RCA-RGS4C-①-20-12-②-③-④-⑤ | 20 | 12 | 3.0 | 0.5 | 18.9 | 50~300 (50mm毎) |
RCA-RGS4C-①-20-6-②-③-④-⑤ | 6 | 6.0 | 1.5 | 37.7 | ||
RCA-RGS4C-①-20-3-②-③-④-⑤ | 3 | 12.0 | 3.5 | 75.4 | ||
RCA-RGS4C-①-30-12-②-③-④-⑤ | 30 | 12 | 4.0 | 1.0 | 28.3 | |
RCA-RGS4C-①-30-6-②-③-④-⑤ | 6 | 9.0 | 2.5 | 56.6 | ||
RCA-RGS4C-①-30-3-②-③-④-⑤ | 3 | 18.0 | 6.0 | 113.1 |
記号説明 ① エンコーダー種類 ② ストローク ③ 適応コントローラー ④ ケーブル長 ⑤ オプション
ストローク リード | 50~300 (50mm毎) |
---|---|
12 | 600 |
6 | 300 |
3 | 150 |
(単位はmm/s)
アクチュエーター仕様
項目 | 内容 |
---|---|
駆動方式 | ボールねじ φ10mm 転造C10 |
繰返し位置決め精度 | ±0.02mm |
ロストモーション | 0.1mm以下 |
ロッド径 | φ20mm |
ロッド不回転精度 | ±0.05度 |
使用周囲温度・湿度 | 0~40℃、85%RH以下(結露無きこと) |
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
ACON-CB/CGB | 1 | DC24V | ● ※選択 | ● ※選択 | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | 512 (ネットワーク仕様は768) | |
ACON-CYB/PLB/POB | 1 | ● ※選択 | ● ※選択 | - | - | - | - | - | - | - | - | - | - | - | - | - | 64 | ||
ASEL-CS | 2 | ● | - | ● | ● | ● | - | ● | - | - | - | - | ● | - | - | - | 1500 | ||
MCON-C/CG | 8 | - | - | - | ● | ● | ● | ● | ● | - | ● | ● | ● | ● | ● | ● | 256 | ||
MCON-LC/LCG | 6 | - | - | ● | ● | ● | - | ● | ● | - | - | ● | ● | ● | - | - | 256 | ||
RCON | 16 | - | - | - | ● | ● | ● | ● | - | - | - | ● | ● | ● | - | - | 128 |
(注) DV、CCなどのネットワーク略称記号については、7-17ページをご確認ください。
(注) アブソリュートのアクチュエーターは、RCONに接続できません。
海外規格
特徴
(注) 20W全機種と30Wリード3は除く
選定上の注意
(1)可搬質量は標準仕様/省電力対応が0.3G(リード3は0.2G)、高加減速対応が1G(リード3は除く)動作させた時の値です。加減速度を落としても最大可搬質量は「アクチュエータースペック」の数値が上限となります。 (2)動作条件(搬送質量、加減速度等)によって、使用可能なデューティーの目安は変化します。詳細は1-288ページをご確認ください。 (3)水平可搬質量は外付けガイドを併用した場合の数値です。付属のガイド単体で使用可能な質量は1-292ページをご参照ください。 (4)使用する適応コントローラーはアブソリュート仕様ではACON-CB/CGB、ASELのみとなり、簡易アブソはインクリメンタル仕様となります。 (5)取付姿勢によっては注意が必要です。詳細は1-199ページをご参照ください。 (6)RCON接続時は、変換ユニットもしくは変換ケーブルが必要になります。詳細は7-25ページをご参照ください。 |
寸法図
ST:ストローク
ME:メカニカルエンド
SE:ストロークエンド
※1 モーター・エンコーダーケーブルを接続します。ケーブルの詳細は1-103ページをご参照ください。
※2 原点復帰を行った場合はロッドがMEまで移動しますので周囲物との干渉にご注意ください。
RCA-RGS4C(ブレーキ無し)
ストローク | 50 | 100 | 150 | 200 | 250 | 300 | ||
---|---|---|---|---|---|---|---|---|
L | 20W | インクリメンタル | 272.5 | 322.5 | 372.5 | 422.5 | 472.5 | 522.5 |
アブソリュート | 285.5 | 335.5 | 385.5 | 435.5 | 485.5 | 535.5 | ||
30W | インクリメンタル | 287.5 | 337.5 | 387.5 | 437.5 | 487.5 | 537.5 | |
アブソリュート | 300.5 | 350.5 | 400.5 | 450.5 | 500.5 | 550.5 | ||
ℓ | 145 | 195 | 245 | 295 | 345 | 395 | ||
m | 20W | インクリメンタル | 67.5 | |||||
アブソリュート | 80.5 | |||||||
30W | インクリメンタル | 82.5 | ||||||
アブソリュート | 95.5 | |||||||
質量(kg) | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 |
RCA-RGS4C(ブレーキ有り)
ストローク | 50 | 100 | 150 | 200 | 250 | 300 | ||
---|---|---|---|---|---|---|---|---|
L | 20W | インクリメンタル | 315.5 | 365.5 | 415.5 | 465.5 | 515.5 | 565.5 |
アブソリュート | 328.5 | 378.5 | 428.5 | 478.5 | 528.5 | 578.5 | ||
30W | インクリメンタル | 330.5 | 380.5 | 430.5 | 480.5 | 530.5 | 580.5 | |
アブソリュート | 343.5 | 393.5 | 443.5 | 493.5 | 543.5 | 593.5 | ||
ℓ | 145 | 195 | 245 | 295 | 345 | 395 | ||
m | 20W | インクリメンタル | 110.5 | |||||
アブソリュート | 123.5 | |||||||
30W | インクリメンタル | 125.5 | ||||||
アブソリュート | 138.5 | |||||||
質量(kg) | 1.7 | 1.8 | 2.0 | 2.2 | 2.4 | 2.6 |
