アクチュエータースペック
| 型式 | モーター出力 （W） | リード （mm） | 最大可搬質量 | 定格推力 （N） | ストローク （mm） | |
|---|---|---|---|---|---|---|
| 水平（kg） | 垂直（kg） | |||||
| RCA2-TA5C-I-20-10-①-②-③-④ | 20 | 10 | 2 | 1 | 34 | 25～100 （25mm毎） |
| RCA2-TA5C-I-20-5-①-②-③-④ | 5 | 3.5 | 2 | 68 | ||
| RCA2-TA5C-I-20-2.5-①-②-③-④ | 2.5 | 5 | 3 | 137 | ||
記号説明 ① ストローク ② 適応コントローラー ③ ケーブル長 ④ オプション
|
ストローク リード | 25～100 （25mm毎） |
|---|---|
| 10 | 465＜400＞ |
| 5 | 250 |
| 2.5 | 125 |
（単位はmm/s）
（注） ＜ ＞内は垂直使用の場合です。
アクチュエーター仕様
| 項目 | 内容 |
|---|---|
| 駆動方式 | ボールねじ φ8mm 転造C10 |
| 繰返し位置決め精度 | ±0.02mm |
| ロストモーション | 0.1mm以下 |
| ベース | 材質：アルミ 白色アルマイト処理 |
| 静的許容モーメント | Ma：25.5N･m Mb：36.5N･m Mc：56.1N･m |
| 動的許容モーメント（注1） | Ma：7.56N･m Mb：10.8N･m Mc：16.6N･m |
| 使用周囲温度・湿度 | 0～40℃、85％RH以下（結露無きこと） |
（注1） 基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。
1-180ページにて走行寿命をご確認ください。
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
| 名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||

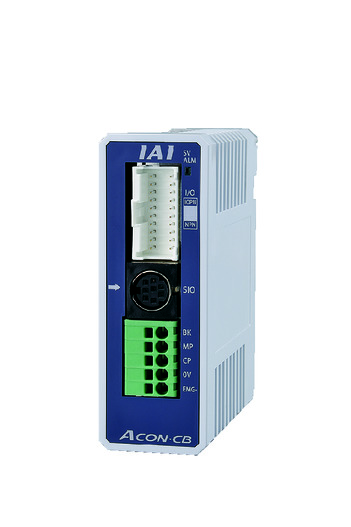

| ACON-CB/CGB |  | 1 | DC24V | ● ※選択 | ● ※選択 | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (ネットワーク仕様は768） |
| ACON-CYB/PLB/POB |  | 1 | ● ※選択 | ● ※選択 | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| ASEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 1500 | |
| MCON-C/CG |  | 8 | － | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 | |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | － | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
（注） DV、CCなどのネットワーク略称記号については、7-17ページをご確認ください。
海外規格
特徴
選定上の注意
寸法図
ST:ストローク
ME:メカニカルエンド
SE:ストロークエンド
※1 モーター・エンコーダーケーブル（一体型）を接続します。ケーブルの詳細は1-103ページをご参照ください。
※2 原点復帰を行った場合はスライダーがMEまで移動しますので周囲物との干渉にご注意ください。
ストローク別寸法・質量
| ストローク | 25 | 50 | 75 | 100 | |
|---|---|---|---|---|---|
| L | ブレーキ無し | 244 | 269 | 294 | 319 |
| ブレーキ有り | 284.5 | 309.5 | 334.5 | 359.5 | |
| A | 103 | 128 | 153 | 178 | |
| B | 113 | 138 | 163 | 188 | |
| C | 135.5 | 160.5 | 185.5 | 210.5 | |
| D | 103 | 128 | 153 | 178 | |
| E | 1 | 1 | 2 | 2 | |
| F | 43 | 68 | 43 | 68 | |
| G | 1 | 1 | 2 | 2 | |
| H | 4 | 4 | 6 | 6 | |
| J | 6 | 6 | 8 | 8 | |
| 質量（kg） | 1.2 | 1.4 | 1.5 | 1.7 | |
（注） ブレーキ有りは質量が0.3kgアップします。
