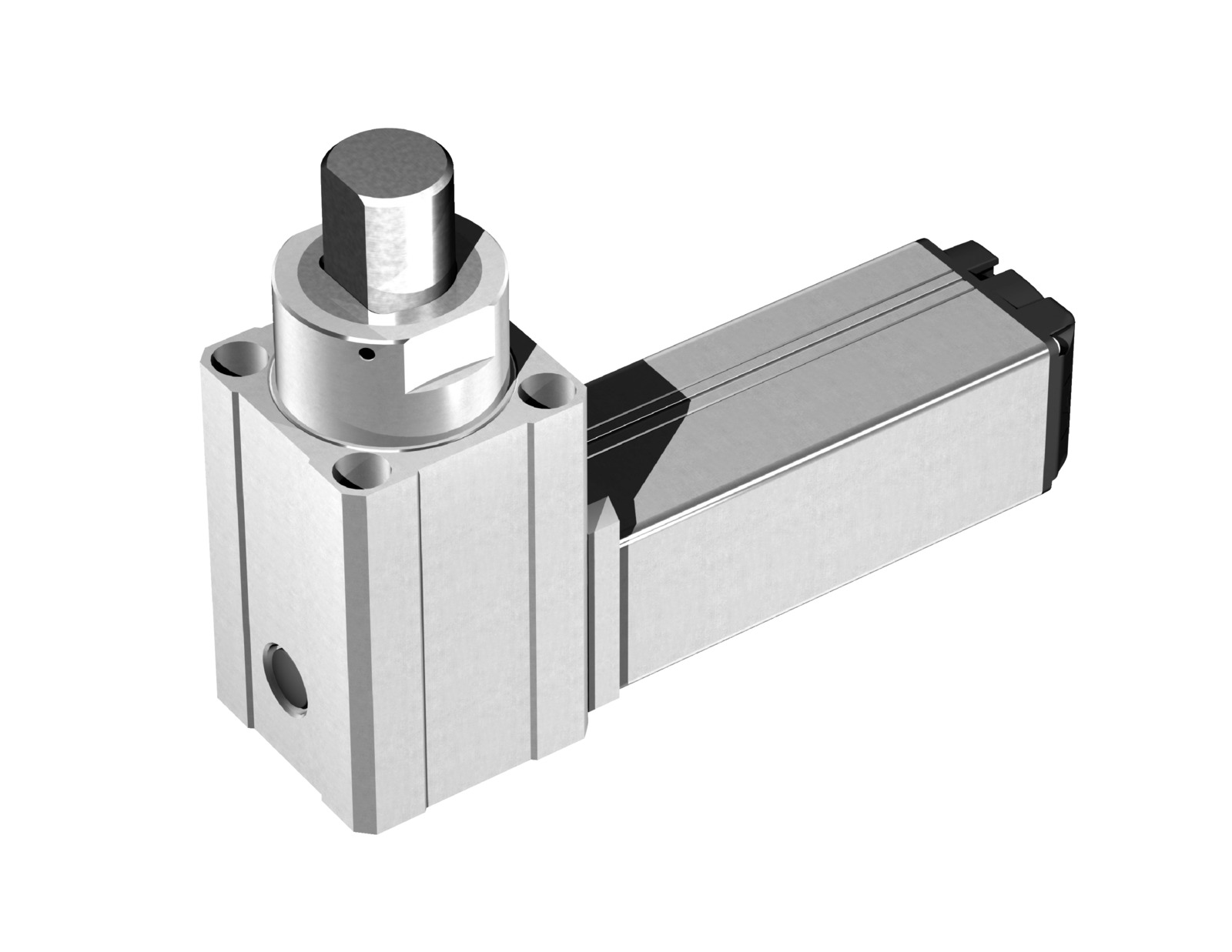

メインスペック
| 項目 | 内容 | |
|---|---|---|
| タイプ | ST4525E | |
| 最大ワーク質量（kg） | 25 | |
| 速度/加減速度 | 最高速度（mm/s） | 75 |
| 最高加減速度（G） | 0.2 | |
| 最高ワーク衝突速度（m/min） | 20 | |
| ストローク（mm） | 20 | |
| 項目 | 内容 |
|---|---|
| タイプ | ST4525E |
| 駆動方式 | 台形ねじ |
| 繰返し位置決め精度 | ±0.5mm |
| ロストモーション | 1mm |
| ロッド | 炭素鋼 硬質クロムめっき処理（ただし、端面は未処理） |
| 使用周囲温度・湿度 | 0～40℃、85％RH以下（結露なきこと） |
| 保護等級 | － |
| 耐振動・耐衝撃 | 4.9m/s2 |
| 海外対応規格 | CEマーク、RoHS指令 |
| モーター種類 | パルスモーター |
| エンコーダー種類 | インクリメンタル |
| エンコーダーパルス数 | 800 pulse/rev |
| 納期 | ホームページ［納期照会］に記載 |
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
| 名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | |||||||||||||||||
| DV | CC | CIE | CIT | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MSEL-PC/PG |  | 4 | 単相AC 100～230V | － | － | ● | ● | ● | － | － | ● | － | － | － | ● | ● | ● | － | － | 30000 |
| PCON-CB/CGB |  | 1 | DC24V | ● ※選択 | ● ※選択 | － | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (ネットワーク仕様は768) |
| PCON-CYB/PLB/POB |  | 1 | ● ※選択 | ● ※選択 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| RCON |  | 16 (ML3,SSN,ECMは8) | － | － | － | ● | ● | ● | ● | ● | － | － | ● | ● | ● | ● | ● | ● | 128 (ML3,SSN,ECMはポジションデータなし) | |
| RSEL |  | 8 | － | － | ● | ● | ● | ● | － | ● | － | － | － | ● | ● | ● | － | － | 36000 | |
（注） DV、CCなどのネットワーク略称記号については、8-15ページをご確認ください。
海外規格
選定上の注意
 | （1）簡易アブソで使用される場合も型式項目のエンコーダー種類欄は「 I 」になります。 （2）ロッド上向き設置限定です。詳細は1-313ページをご確認ください。 （3）コントローラーの高出力設定は無効のみです。 |

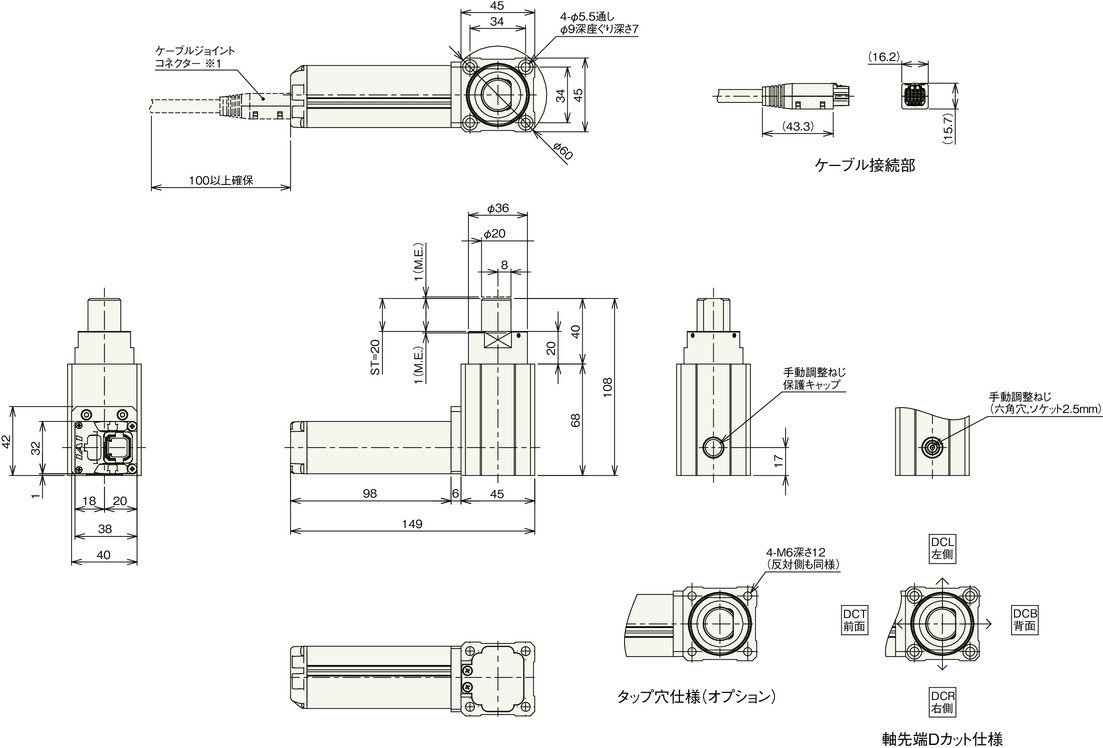

寸法図
ST：ストローク
M.E.：メカニカルエンド
※1 ケーブルジョイントコネクターにモーター・エンコーダーケーブルを接続します。
（注） 原点正常の場合はロッド上昇方向が原点となります。原点逆の場合はロッド下降側が原点となります。
（注） 軸先端Dカット仕様オプションDCB（背面）の場合です。
（注） メンテナンス用ケーブル型式
標準：CB-CAN-MPA□□□
ロボットケーブル：CB-CAN-MPA□□□-RB
□□□はケーブル長さを記入。最長20m 例）050＝5ｍ
質量
| タイプ | ST4525E |
|---|---|
| 質量 | 0.7kg |

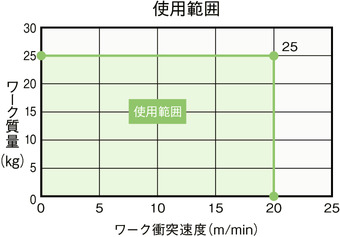

ワーク質量・ワーク衝突速度の相関図
