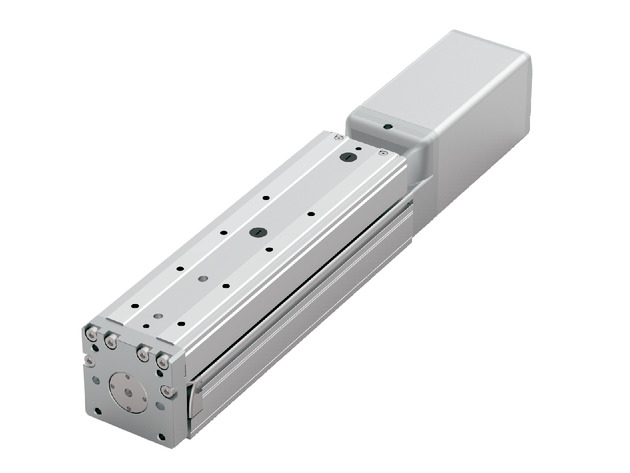

RCP6-TA7C
RCP6S-TA7C

〈シングルブロック仕様〉
〈シングルブロック仕様〉

メインスペック

項目 内容
リード ボールねじリード(mm) 24 16 8 4
水平 可搬質量 最大可搬質量(kg)(高出力有効) 10 12 15 15
最大可搬質量(kg)(高出力無効) 10 12 15 15
速度/加減速度 最高速度(mm/s) 1080 700 420 210
最低速度(mm/s) 30 20 10 5
定格加減速度(G) 0.5 0.5 1 1
最高加減速度(G) 1 1 1 1
垂直 可搬質量 最大可搬質量(kg)(高出力有効) 3 7 16 20
最大可搬質量(kg)(高出力無効) 3 5 12 20
速度/加減速度 最高速度(mm/s) 860 560 350 210
最低速度(mm/s) 30 20 10 5
定格加減速度(G) 0.5 0.5 0.1 0.5
最高加減速度(G) 0.5 0.5 0.5 0.5
押付け 押付け時最大推力(N) 139 209 418 836
押付け最高速度(mm/s) 20 20 20 20
ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
ブレーキ保持力(kgf) 3 7 16 20
ストローク 最小ストローク(mm) 25 25 25 25
最大ストローク(mm) 300 300 300 300
ストロークピッチ(mm)(注1) 50 50 50 50

(注1) ストローク25~200の間のみ25間隔です。

項目 内容
駆動方式 ボールねじ φ12mm 転造C10
繰返し位置決め精度 ±0.01mm
ロストモーション 0.1mm以下
ベース 材質:アルミ 白色アルマイト処理
リニアガイド 直動無限循環型
静的許容モーメント Ma:115N・m
Mb:115N・m
Mc:229N・m
動的許容モーメント
(注2)
Ma:44.7N・m
Mb:44.7N・m
Mc:89.1N・m
使用周囲温度・湿度 0~40℃、85%RH以下(結露なきこと)
保護等級
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 パルスモーター
エンコーダー種類 バッテリーレスアブソリュート
エンコーダーパルス数 8192 pulse/rev
納期 ホームページ[納期照会]に記載

(注2) 基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-256ページにて走行寿命をご確認ください。

テーブルタイプモーメント方向

ストロークと最高速度

(単位はmm/s)

リード
(mm)
接続
コントローラー
25~300
(mm)
24 高出力有効 1080<860>
高出力無効 860<420>
16 高出力有効 700<560>
高出力無効 560<280>
8 高出力有効 420<350>
高出力無効 280<210>
4 高出力有効 210
高出力無効 140<105>

(注) < >内は垂直使用の場合です。

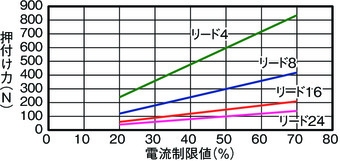

押付け力と電流制限値の相関図

速度・加速度別可搬質量表 ※出荷時は高出力設定有効です。詳細は1-23ページをご参照ください。

高出力設定有効(パワーモード)  搬送質量により最高速度は変動します。可搬質量の単位はkgです。空欄は動作不可となります。

姿勢 水平 垂直
速度 加速度(G)
(mm/s) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 10 10 10 8 8 3 3 3
200 10 10 10 8 8 3 3 3
420 10 10 10 8 8 3 3 3
640 10 10 8 7 3 3
860 9 7 6 3 1.5 1
1080 3.5 2

姿勢 水平 垂直
速度 加速度(G)
(mm/s) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 12 12 12 10 10 7 7 7
140 12 12 12 10 10 7 7 7
280 12 12 12 10 10 7 7 6
420 12 12 12 10 8 6 5 4
560 12 10 8 5 3 2
700 10 6 3 2

姿勢 水平 垂直
速度 加速度(G)
(mm/s) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 15 15 15 15 15 16 14 12
70 15 15 15 15 15 16 14 12
140 15 15 15 15 12 16 14 10
210 15 15 15 12 10 12 10 8
280 15 15 12 10 8 9 8 6
350 12 10 8 6
420 8

姿勢 水平 垂直
速度 加速度(G)
(mm/s) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 15 15 15 15 15 20 20 20
35 15 15 15 15 15 20 20 20
70 15 15 15 15 15 20 18 14
105 15 15 15 15 12 18 16 10
140 15 15 15 12 10 16 12 6
175 15 12 10 10 6
210 10 6

高出力設定無効(省エネモード)  搬送質量により最高速度は変動します。可搬質量の単位はkgです。空欄は動作不可となります。

姿勢 水平 垂直
速度 加速度(G)
(mm/s) 0.3 0.7 0.3
0 10 8 3
200 10 8 3
420 10 8 3
640 5 1
860 1

姿勢 水平 垂直
速度 加速度(G)
(mm/s) 0.3 0.7 0.3
0 12 10 5
140 12 10 5
280 12 10 5
420 12 4
560 5

姿勢 水平 垂直
速度 加速度(G)
(mm/s) 0.3 0.7 0.3
0 15 15 12
70 15 15 12
140 15 15 12
210 15 12 3.5
280 10

姿勢 水平 垂直
速度 加速度(G)
(mm/s) 0.3 0.7 0.3
0 15 15 20
35 15 15 20
70 15 15 18
105 15 13 10
140 6

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称 外観 最大接続
可能軸数
電源電圧 制御方法 最大位置決め点数
ポジショナー パルス列 プログラム ネットワーク ※選択
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
MSEL-PC/PG 4 単相AC
100~230V
30000
PCON-CB/CGB 1 DC24V
※選択

※選択
512
(ネットワーク仕様は768)
PCON-CYB/PLB/POB 1
※選択

※選択
64
RCON 16
(ML3,SSN,ECMは8)
128
(ML3,SSN,ECMはポジションデータなし)
RSEL 8 36000

(注) DV、CCなどのネットワーク略称記号については、8-15ページをご確認ください。

(注) RCP6Sシリーズの内蔵コントローラーは、8-177ページをご確認ください。

海外規格

選定上の注意

(1)「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
(2)押付け動作を行う場合は「押付け力と電流制限値の相関図」をご参照ください。押付け力は目安の値です。注意点は1-295ページをご確認ください。
(3)RCP6S(コントローラー内蔵)のリード4/8/16 は、使用周囲温度によって、デューティー比の制限が必要です。詳細は1-306ページをご参照ください。
(4)取付け姿勢によっては注意が必要です。詳細は1-287ページをご参照ください。
(5)張出し負荷長は、動的許容モーメントの範囲内としてください。張出し負荷長については4-56ページの説明をご確認ください。
(6)テーブルの変位量は、取扱説明書をご参照ください。
(7)許容負荷質量は機械的制限によりストロークが長くなると低下します。詳細は「ストローク別許容負荷質量」をご参照ください。
(8)静的許容モーメントは、テーブルの上面かつガイドブロック真上(許容モーメントオフセット基準位置)におけるリニアガイドの許容値です。詳細は1-255ページをご確認ください。

ページトップへ戻る

寸法図

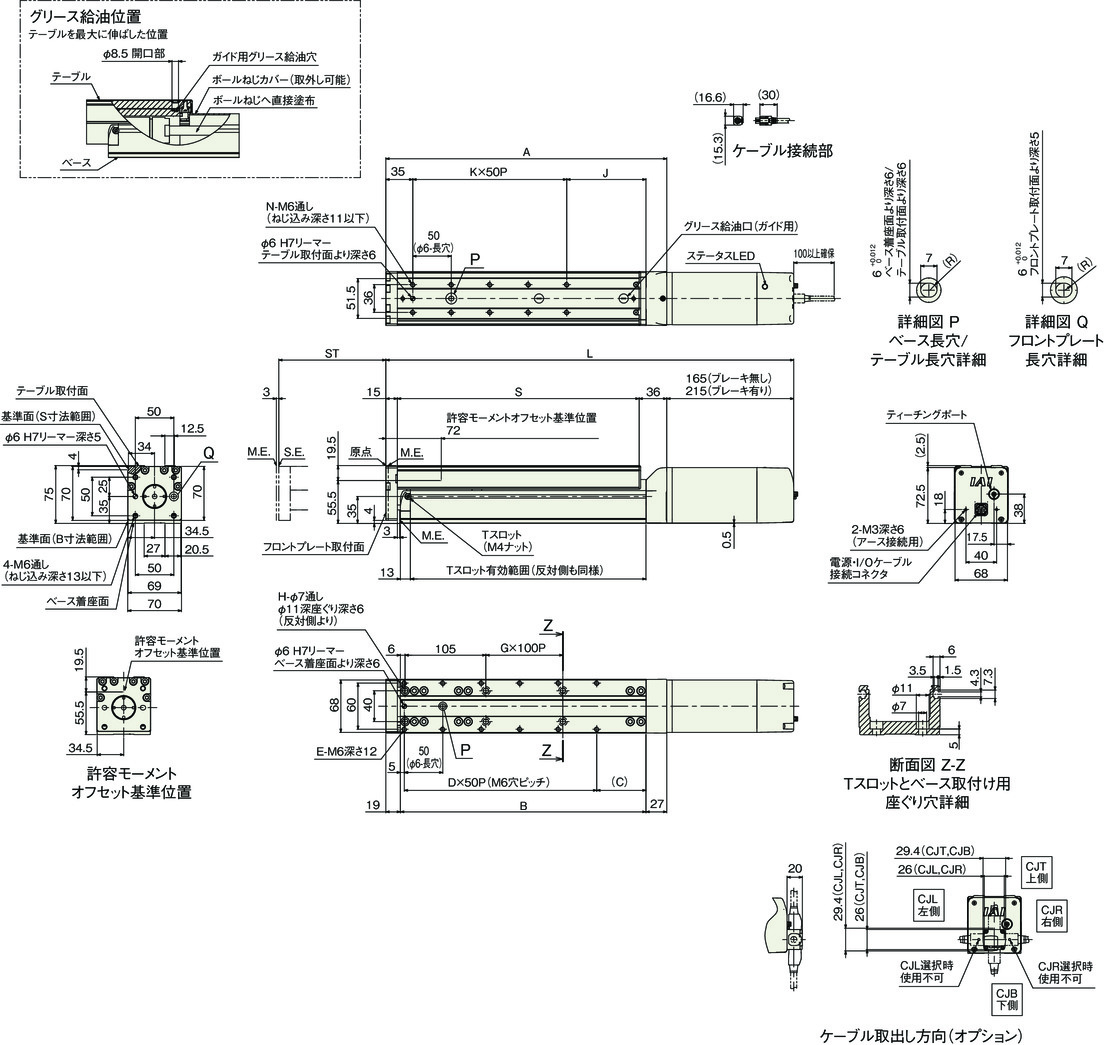

RCP6-TA7C(シングルブロック仕様)

ST:ストローク

M.E.:メカニカルエンド

S.E.:ストロークエンド

(注) 原点復帰を行った場合はテーブルがM.E.まで移動しますので、周囲物との干渉にご注意ください。

ストローク別寸法

ストローク 25 50 75 100 125 150 175 200 250 300
L ブレーキ無し 330 355 380 405 430 455 480 505 555 605
ブレーキ有り 380 405 430 455 480 505 530 555 605 655
A 190 215 240 265 290 315 340 365 415 465
B 144 169 194 219 244 269 294 319 369 419
C 39 64 39 64 39 64 39 64 64 64
D 2 2 3 3 4 4 5 5 6 7
E 6 6 8 8 10 10 12 12 14 16
G 0 0 0 0 1 1 1 1 2 2
H 4 4 4 4 6 6 6 6 8 8
J 78 103 78 103 78 103 78 103 103 103
K 1 1 2 2 3 3 4 4 5 6
N 4 4 6 6 8 8 10 10 12 14
S 139 164 189 214 239 264 289 314 364 414

ストローク別質量

ストローク 25 50 75 100 125 150 175 200 250 300
質量
(kg)
ブレーキ無し 3.9 4.1 4.3 4.5 4.7 5.0 5.2 5.4 5.8 6.3
ブレーキ有り 4.3 4.5 4.7 5.0 5.2 5.4 5.6 5.8 6.3 6.7

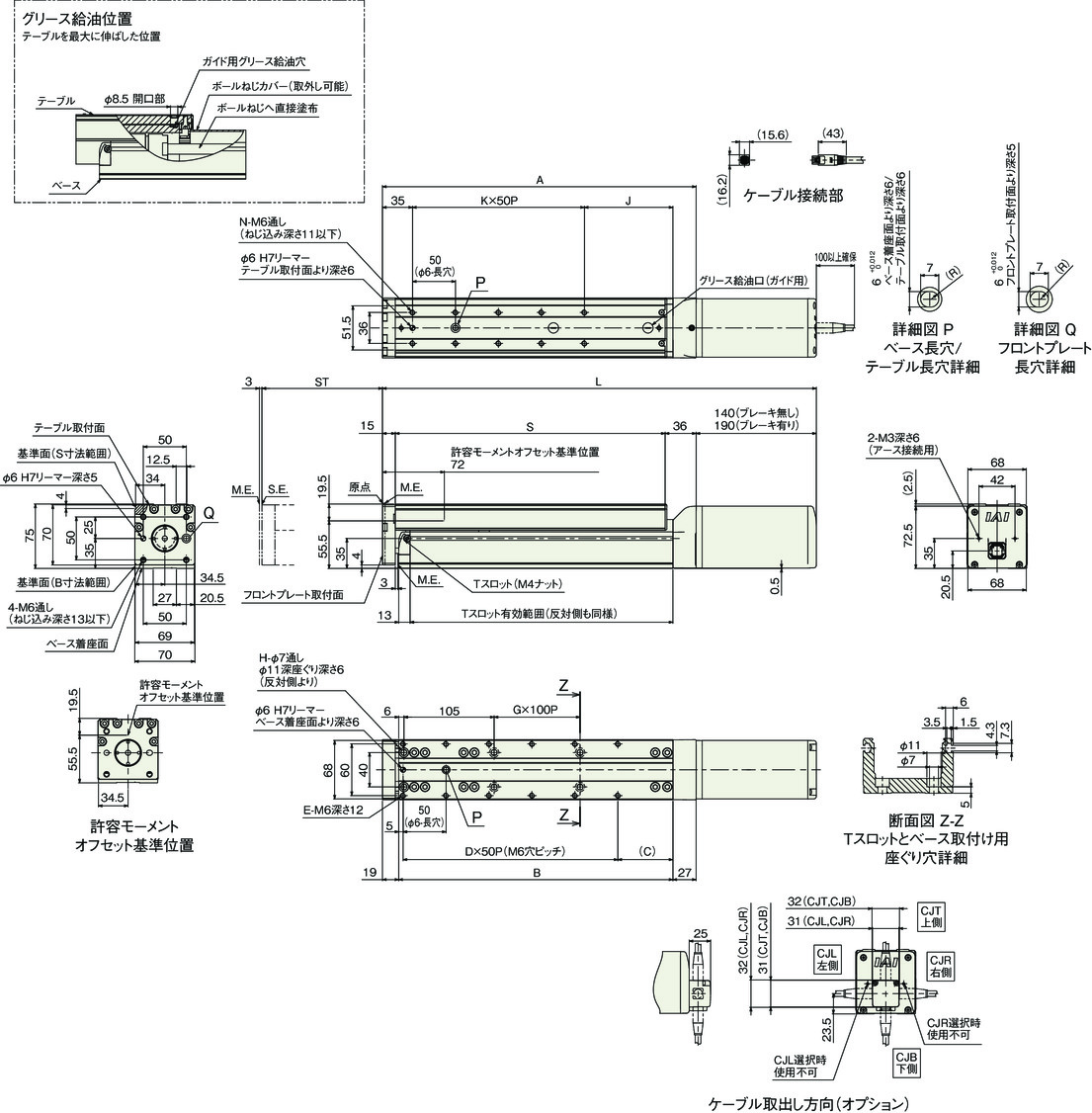

RCP6S-TA7C(シングルブロック仕様)

ST:ストローク

M.E.:メカニカルエンド

S.E.:ストロークエンド

(注) 原点復帰を行った場合はテーブルがM.E.まで移動しますので、周囲物との干渉にご注意ください。

ストローク別寸法

ストローク 25 50 75 100 125 150 175 200 250 300
L ブレーキ無し 355 380 405 430 455 480 505 530 580 630
ブレーキ有り 405 430 455 480 505 530 555 580 630 680
A 190 215 240 265 290 315 340 365 415 465
B 144 169 194 219 244 269 294 319 369 419
C 39 64 39 64 39 64 39 64 64 64
D 2 2 3 3 4 4 5 5 6 7
E 6 6 8 8 10 10 12 12 14 16
G 0 0 0 0 1 1 1 1 2 2
H 4 4 4 4 6 6 6 6 8 8
J 78 103 78 103 78 103 78 103 103 103
K 1 1 2 2 3 3 4 4 5 6
N 4 4 6 6 8 8 10 10 12 14
S 139 164 189 214 239 264 289 314 364 414

ストローク別質量

ストローク 25 50 75 100 125 150 175 200 250 300
質量
(kg)
ブレーキ無し 4.0 4.3 4.5 4.7 4.9 5.1 5.3 5.6 6.0 6.4
ブレーキ有り 4.5 4.7 4.9 5.1 5.3 5.6 5.8 6.0 6.4 6.9

ストローク別許容負荷質量

(注) 許容負荷質量の算出の条件:加速度によるモーメントを考慮したガイド走行寿命5,000kmとなる負荷重量(加速度0.5G、速度500m/s)

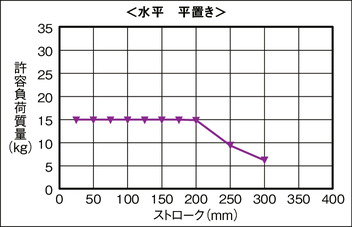

水平 平置き

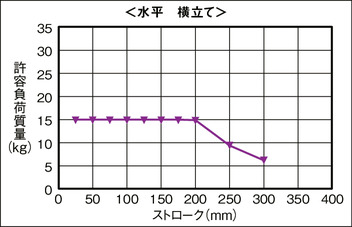

水平 横立て

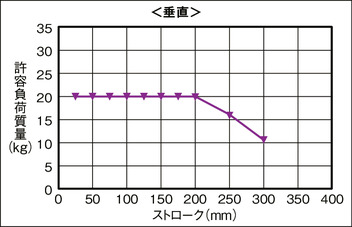

垂直
