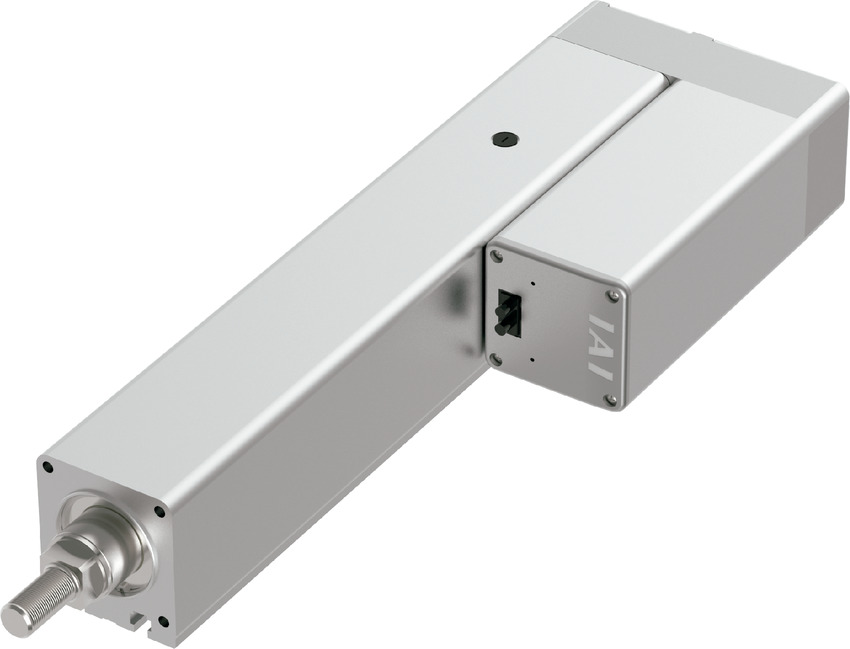

(注) 上写真はモーター左折返し仕様(ML)です。
メインスペック
項目 | 内容 | ||||
---|---|---|---|---|---|
リード | ボールねじリード(mm) | 20 | 10 | 5 | |
水平 | 可搬質量 | 最大可搬質量(kg) | 60 | 80 | 100 |
速度/加減速度 | 最高速度(mm/s) | 1000 | 500 | 250 | |
定格加減速度(G) | 0.3 | 0.5 | 0.3 | ||
最高加減速度(G) | 1 | 1 | 0.7 | ||
垂直 | 可搬質量 | 最大可搬質量(kg) | 20 | 40 | 72 |
速度/加減速度 | 最高速度(mm/s) | 1000 | 500 | 250 | |
定格加減速度(G) | 0.5 | 0.3 | 0.2 | ||
最高加減速度(G) | 1 | 1 | 0.7 | ||
推力 | 定格推力(N) | 339 | 678 | 1357 | |
ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ | |||
ブレーキ保持力(kgf) | 20 | 40 | 72 | ||
ストローク | 最小ストローク(mm) | 50 | 50 | 50 | |
最大ストローク(mm) | 300 | 300 | 300 | ||
ストロークピッチ(mm) | 50 | 50 | 50 |
項目 | 内容 |
---|---|
駆動方式 | ボールねじ φ16mm 転造C10 |
繰返し位置決め精度 | ±0.01mm |
ロストモーション | 0.1mm以下 |
ロッド | φ40mm 材質:アルミ 硬質アルマイト処理 |
ロッド不回転精度 (注3) | ±0.8度 |
ロッド先端静的許容トルク | 5.0N・m |
使用周囲温度・湿度 | 0~40℃、85%RH以下(結露なきこと) |
保護等級 | IP30 |
耐振動・耐衝撃 | 4.9m/s2 |
海外対応規格 | CEマーク、RoHS指令 |
モーター種類 | ACサーボモーター |
エンコーダー種類 | バッテリーレスアブソリュート |
エンコーダーパルス数 | 16384 pulse/rev |
納期 | ホームページ[納期照会]に記載 |
(注3) ロッド先端が最も本体に格納された状態で、ロッド先端静的許容トルクをかけた時のロッド先端変位角(初期値目安)です。
加速度別可搬質量表
可搬質量の単位はkgです。空欄は動作不可となります。
姿勢 | 水平 | 垂直 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
リード (mm) | 加速度(G) | |||||||||
0.2 | 0.3 | 0.5 | 0.7 | 1.0 | 0.2 | 0.3 | 0.5 | 0.7 | 1.0 | |
20 | 60 | 60 | 40 | 25 | 20 | 20 | 20 | 20 | 15 | 12 |
10 | 80 | 80 | 80 | 70 | 60 | 40 | 40 | 30 | 30 | 20 |
5 | 100 | 100 | 80 | 60 | 72 | 55 | 40 | 25 |
ストロークと最高速度
(単位はmm/s)
ストローク リード | 50~300(50mmごと) |
---|---|
20 | 1000 |
10 | 500 |
5 | 250 |
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
RCON | 16 (ML3,SSN,ECMは8) | DC24V 単相AC200V 三相AC200V | - | - | - | ● | ● | ● | ● | - | - | ● | ● | ● | ● | ● | ● | 128 (ML3,SSN,ECMはポジションデータなし) | |
RSEL | 8 | - | - | ● | ● | ● | ● | ● | - | - | - | ● | ● | ● | - | - | 36000 | ||
SCON-CB/CGB | 1 | 単相AC200V | ● | ● | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | ● | 512 (ネットワーク仕様は768) | |
SCON2-CG | 1 | ● | ● | - | ● | ● | ● | - | - | - | ● | ● | ● | ● | - | - | 384 | ||
XSEL-P/Q | 6 | 単相AC200V 三相AC200V | - | - | ● | ● | ● | - | ● | - | - | - | - | ● | - | - | - | 20000 | |
XSEL-RA/SA | 8 | - | - | ● | ● | ● | ● | ● | - | - | - | ● | ● | - | - | - | 55000 (タイプにより異なります) |
(注) DV、CCなどのネットワーク略称記号については、8-15ページをご確認ください。
(注) SCON2のML3とECは、コントローラー型式の機能オプションなしの場合はリモートI/O仕様となり、機能オプションに「M」が選択された場合はモーションネットワーク仕様となります。
海外規格
選定上の注意

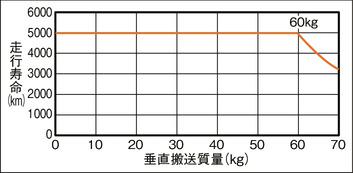

(1)加速度を上げると可搬質量は低下します。詳細は「加速度別可搬質量表」をご参照ください。 (2)動作条件(搬送質量、加減速度など)によって、使用可能なデューティー比の目安は変化します。詳細は1-328ページをご参照ください。 (3)「メインスペック」の水平可搬質量は外付けガイドを併用した場合です。ロッドの進行方向以外からの外力がかかると、まわり止めが破損する場合がありますのでご注意ください。 (4)リード5を垂直で使用する場合、可搬質量によって寿命が変わります。詳細は「垂直搬送質量と走行寿命」をご参照ください。 (5)取付け姿勢によっては注意が必要です。詳細は1-307ページをご参照ください。 |

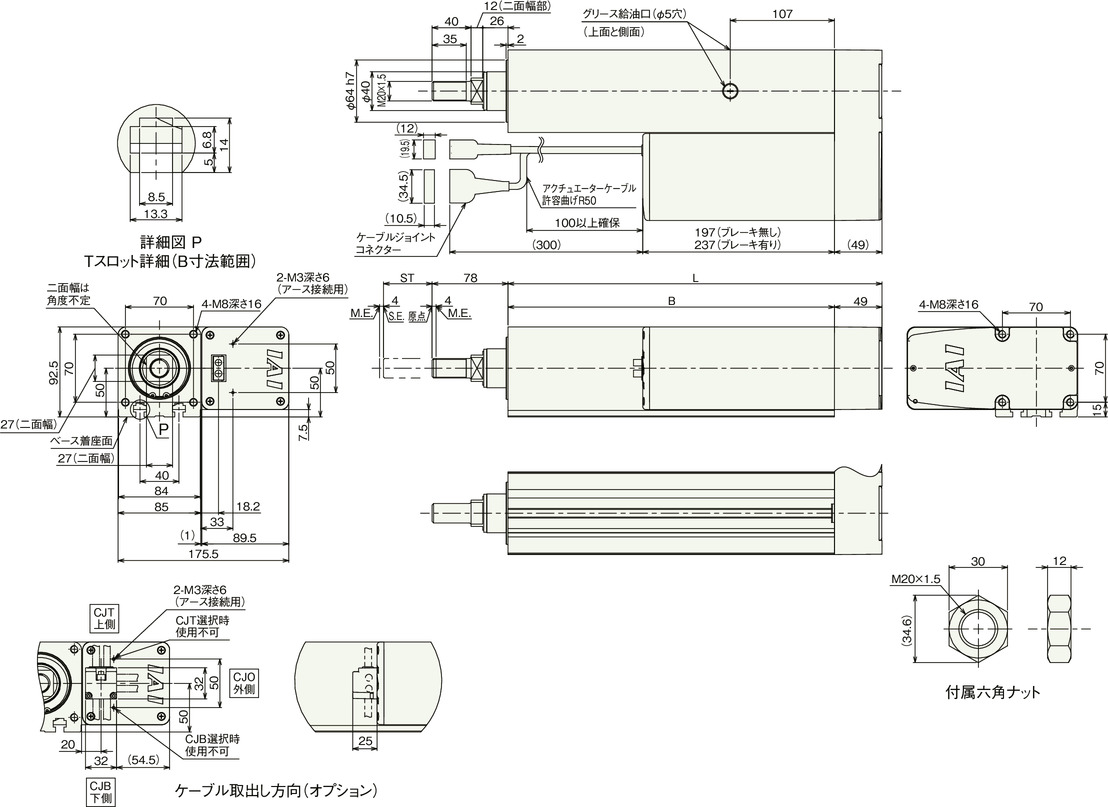

寸法図
ST:ストローク
M.E.:メカニカルエンド
S.E.:ストロークエンド
(注) 原点復帰時はロッドがM.E.まで移動しますので、周囲物との干渉にご注意ください。
(注) 二面幅の向きは製品により異なります。また、二面幅の向きは変更できません。
(注) 下図はモーター左折返し仕様(ML)の場合です。
ストローク別寸法
ストローク | 50 | 100 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|
L | 284.5 | 334.5 | 384.5 | 434.5 | 484.5 | 534.5 |
B | 235.5 | 285.5 | 335.5 | 385.5 | 435.5 | 485.5 |
ストローク別質量
ストローク | 50 | 100 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|
質量 (kg) | ブレーキ無し | 9.6 | 10.4 | 11.2 | 12.1 | 12.9 | 13.8 |
ブレーキ有り | 10.2 | 11.0 | 11.8 | 12.7 | 13.5 | 14.4 |
