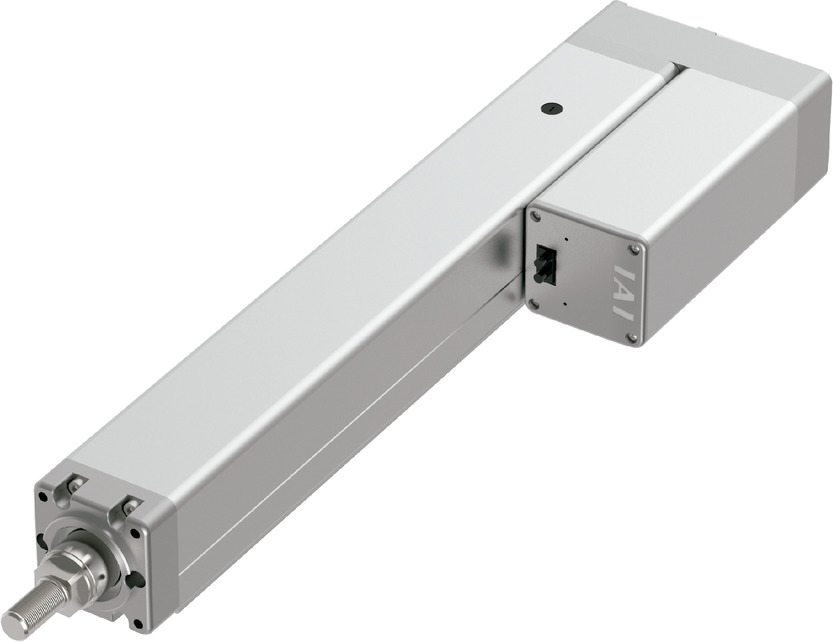

(注) 上写真はモーター左折返し仕様(ML)です。
メインスペック
項目 | 内容 | |||||
---|---|---|---|---|---|---|
リード | ボールねじリード(mm) | 30 | 20 | 10 | 5 | |
水平 | 可搬質量(注3) | 最大可搬質量(kg) | 30 | 60 | 80 | 100 |
速度/加減速度 | 最高速度(mm/s) | 1300 | 1000 | 550 | 275 | |
定格加減速度(G) | 0.3 | 0.3 | 0.5 | 0.3 | ||
最高加減速度(G) | 1 | 1 | 1 | 0.7 | ||
垂直 | 可搬質量 | 最大可搬質量(kg) | 8 | 17 | 34 | 72 |
速度/加減速度 | 最高速度(mm/s) | 1300 | 1000 | 550 | 275 | |
定格加減速度(G) | 0.7 | 0.5 | 0.3 | 0.2 | ||
最高加減速度(G) | 1 | 1 | 1 | 0.7 | ||
推力 | 定格推力(N) | 226 | 339 | 678 | 1357 | |
ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ | ||||
ブレーキ保持力(kgf) | 8 | 17 | 34 | 72 | ||
ストローク | 最小ストローク(mm) | 50 | 50 | 50 | 50 | |
最大ストローク(mm) | 700 | 700 | 700 | 700 | ||
ストロークピッチ(mm) | 50 | 50 | 50 | 50 |
(注3) ラジアル荷重を外付けガイドで受けた場合です。
項目 | 内容 |
---|---|
駆動方式 | ボールねじ φ16mm 転造C10 |
繰返し位置決め精度 | ±0.01mm |
ロストモーション | 0.1mm以下 |
リニアガイド | 直動無限循環型 |
ロッド | φ40mm 材質:アルミ 硬質アルマイト処理 |
ロッド不回転精度(注4) | 0度 |
使用周囲温度・湿度 | 0~40℃、85%RH以下(結露なきこと) |
保護等級 | IP30 |
耐振動・耐衝撃 | 4.9m/s2 |
海外対応規格 | CEマーク、RoHS指令 |
モーター種類 | ACサーボモーター |
エンコーダー種類 | バッテリーレスアブソリュート |
エンコーダーパルス数 | 16384 pulse/rev |
納期 | ホームページ[納期照会]に記載 |
(注4) 無負荷時のロッド回転方向変位角です。
加速度別可搬質量表
可搬質量の単位はkgです。空欄は動作不可となります。
姿勢 | 水平 | 垂直 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
リード (mm) | 加速度(G) | |||||||||
0.2 | 0.3 | 0.5 | 0.7 | 1.0 | 0.2 | 0.3 | 0.5 | 0.7 | 1.0 | |
30 | 30 | 30 | 20 | 15 | 10 | 8 | 8 | 8 | 8 | 6 |
20 | 60 | 60 | 40 | 25 | 20 | 17 | 17 | 17 | 15 | 12 |
10 | 80 | 80 | 80 | 70 | 60 | 34 | 34 | 30 | 30 | 20 |
5 | 100 | 100 | 80 | 60 | 72 | 50 | 40 | 25 |
ストロークと最高速度
(単位はmm/s)
ストローク リード | 50~250 (50mmごと) | 300 (mm) | 350 (mm) | 400 (mm) | 450 (mm) | 500 (mm) | 550 (mm) | 600 (mm) | 650 (mm) | 700 (mm) |
---|---|---|---|---|---|---|---|---|---|---|
30 | 1300 | 1230 | 970 | 790 | 650 | 540 | 460 | 400 | 350 | |
20 | 1000 | 820 | 650 | 520 | 430 | 360 | 310 | 260 | 230 | |
10 | 550 | 520 | 400 | 310 | 250 | 210 | 180 | 150 | 130 | 110 |
5 | 275 | 250 | 190 | 150 | 120 | 100 | 80 | 70 | 60 | 55 |
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
RCON | 16 (ML3,SSN,ECMは8) | DC24V 単相AC200V 三相AC200V | - | - | - | ● | ● | ● | ● | - | - | ● | ● | ● | ● | ● | ● | 128 (ML3,SSN,ECMはポジションデータなし) | |
RSEL | 8 | - | - | ● | ● | ● | ● | ● | - | - | - | ● | ● | ● | - | - | 36000 | ||
SCON-CB/CGB | 1 | 単相AC200V | ● | ● | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | ● | 512 (ネットワーク仕様は768) | |
SCON2-CG | 1 | ● | ● | - | ● | ● | ● | - | - | - | ● | ● | ● | ● | - | - | 384 | ||
XSEL-P/Q | 6 | 単相AC200V 三相AC200V | - | - | ● | ● | ● | - | ● | - | - | - | - | ● | - | - | - | 20000 | |
XSEL-RA/SA | 8 | - | - | ● | ● | ● | ● | ● | - | - | - | ● | ● | - | - | - | 55000 (タイプにより異なります) |
(注) DV、CCなどのネットワーク略称記号については、8-15ページをご確認ください。
(注) SCON2のML3とECは、コントローラー型式の機能オプションなしの場合はリモートI/O仕様となり、機能オプションに「M」が選択された場合はモーションネットワーク仕様となります。
海外規格
選定上の注意
(1)ストロークが長くなると、ボールねじの危険回転数の関係から最高速度が低下します。「ストロークと最高速度」にて希望するストロークの最高速度の確認をしてください。 (2)加速度を上げると可搬質量は低下します。詳細は「加速度別可搬質量表」をご参照ください。 (3)動作条件(搬送質量、加減速度など)によって、使用可能なデューティー比の目安は変化します。詳細は1-328ページをご確認ください。 (4)ラジアルシリンダーはガイドを内蔵しています。許容可能な負荷質量については「ロッド先端許容負荷質量」をご参照ください。 (5)リード5を垂直で使用する場合、可搬質量によって寿命が変わります。詳細は「垂直搬送質量と走行寿命」をご参照ください。 (6)取付け姿勢によっては注意が必要です。詳細は1-307ページをご参照ください。 |

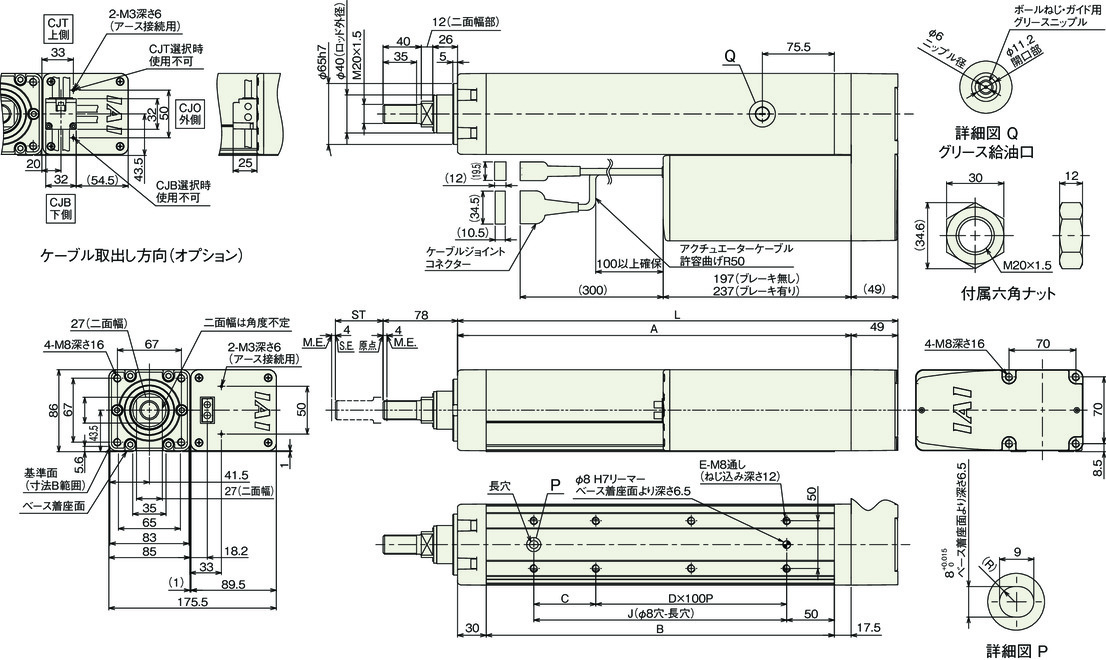

寸法図
ST:ストローク
M.E.:メカニカルエンド
S.E.:ストロークエンド
(注) 原点復帰を行った場合はロッドがM.E.まで移動しますので、周囲物との干渉にご注意ください。
(注) 取付けボルト長にご注意ください。ベース裏面の取付けねじを使用する場合、ボルトが長いと内部部品に干渉し、摺動異常や部品破損の可能性があります。
(注) 二面幅の向きは製品により異なります。また、二面幅の向きは変更できません。
(注) フロントブラケットおよびフランジを使用して本体を取付ける場合は本体部に外力がかからないようにしてください。
(注) 下図はモーター左折返し仕様(ML)の場合です。
ストローク別寸法
ストローク | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 311.5 | 361.5 | 411.5 | 461.5 | 511.5 | 561.5 | 611.5 | 661.5 | 711.5 | 761.5 | 811.5 | 861.5 | 911.5 | 961.5 | |
A | 262.5 | 312.5 | 362.5 | 412.5 | 462.5 | 512.5 | 562.5 | 612.5 | 662.5 | 712.5 | 762.5 | 812.5 | 862.5 | 912.5 | |
B | 215 | 265 | 315 | 365 | 415 | 465 | 515 | 565 | 615 | 665 | 715 | 765 | 815 | 865 | |
C | 115 | 65 | 115 | 65 | 115 | 65 | 115 | 65 | 115 | 65 | 115 | 65 | 115 | 65 | |
D | 0 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | |
E | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | |
J | 115 | 165 | 215 | 265 | 315 | 365 | 415 | 465 | 515 | 565 | 615 | 665 | 715 | 765 | |
ロッド先端静的許容荷重(N) | 222 | 186 | 159 | 139 | 124 | 111 | 101 | 92 | 84.7 | 78.4 | 72.8 | 68 | 63.7 | 59.8 | |
ロッド先端動的許容荷重(5000km寿命)(N) | オフセット0mm | 93 | 76.3 | 64.7 | 56 | 49.2 | 43.8 | 39.3 | 35.6 | 32.4 | 29.7 | 27.3 | 25.2 | 23.3 | 21.7 |
オフセット100mm | 72 | 61.6 | 53.9 | 48 | 43 | 38.9 | 35.4 | 32.3 | 29.7 | 27.4 | 25.3 | 23.5 | 21.9 | 20.4 | |
ロッド先端静的許容トルク(N・m) | 22.3 | 18.7 | 16.1 | 14.1 | 12.6 | 11.3 | 10.3 | 9.4 | 8.7 | 8.1 | 7.6 | 7.1 | 6.7 | 6.3 | |
ロッド先端動的許容トルク(N・m) | 7.2 | 6.2 | 5.4 | 4.8 | 4.3 | 3.9 | 3.5 | 3.2 | 3 | 2.7 | 2.5 | 2.4 | 2.2 | 2 |
ストローク別質量
ストローク | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
質量 (kg) | ブレーキ無し | 7.9 | 8.3 | 8.8 | 9.3 | 9.8 | 10.3 | 10.8 | 11.2 | 11.7 | 12.2 | 12.7 | 13.2 | 13.7 | 14.1 |
ブレーキ有り | 8.5 | 8.9 | 9.4 | 9.9 | 10.4 | 10.9 | 11.4 | 11.8 | 12.3 | 12.8 | 13.3 | 13.8 | 14.3 | 14.7 |

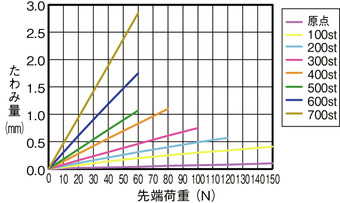

ロッドたわみ量(参考値)

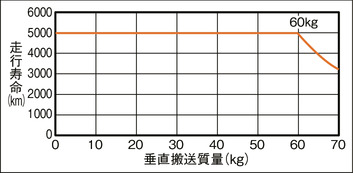

垂直搬送質量と走行寿命
ロッド先端許容負荷質量

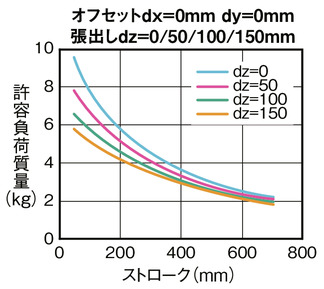

水平
許容負荷質量の算出の条件
加減速によるモーメントを考慮した、
ガイド走行寿命5000kmとなる負荷質量。
(加速度1.0G、速度500mm/s)

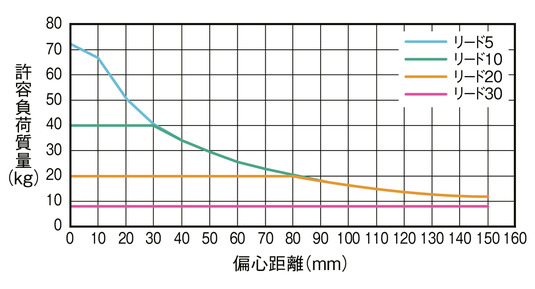

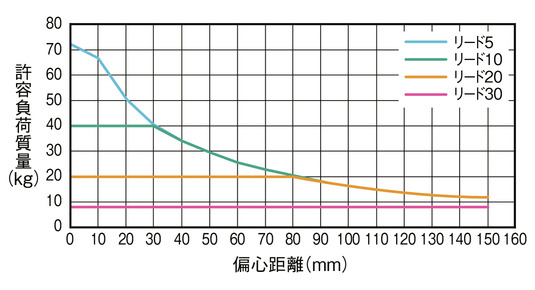

垂直
許容負荷質量の算出の条件
加減速によるモーメントを考慮した、
ガイド走行寿命5000kmとなる負荷質量。
(加速度0.5G、速度500mm/s)
