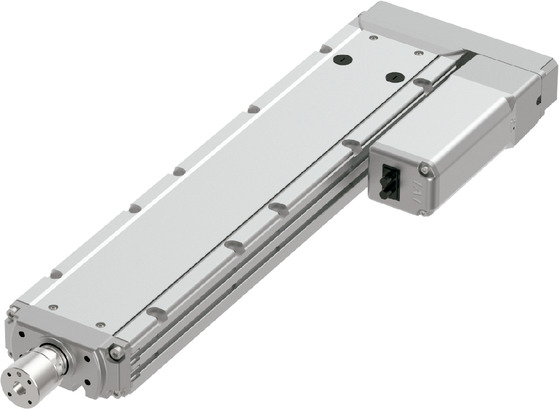

(注) 上写真はモーター左折返し仕様(ML)です。
メインスペック
項目 | 内容 | |||||
---|---|---|---|---|---|---|
リード | ボールねじリード(mm) | 16 | 10 | 5 | 2.5 | |
水平 | 可搬質量(注3) | 最大可搬質量(kg) | 5 | 13 | 25 | 40 |
速度/加減速度 | 最高速度(mm/s) | 800 | 600 | 300 | 150 | |
定格加減速度(G) | 0.5 | 0.5 | 0.3 | 0.3 | ||
最高加減速度(G) | 1 | 1 | 1 | 0.7 | ||
垂直 | 可搬質量 | 最大可搬質量(kg) | - | 2.5 | 5 | 10 |
速度/加減速度 | 最高速度(mm/s) | - | 600 | 300 | 150 | |
定格加減速度(G) | - | 0.5 | 1 | 0.3 | ||
最高加減速度(G) | - | 1 | 1 | 0.7 | ||
推力 | 定格推力(N) | 53 | 85 | 170 | 340 | |
ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ | ||||
ブレーキ保持力(kgf) | - | 2.5 | 5 | 10 | ||
ストローク | 最小ストローク(mm) | 50 | 50 | 50 | 50 | |
最大ストローク(mm) | 500 | 500 | 500 | 500 | ||
ストロークピッチ(mm) | 50 | 50 | 50 | 50 |
(注3) ラジアル荷重を外付けガイドで受けた場合です。
項目 | 内容 |
---|---|
駆動方式 | ボールねじ φ8mm 転造C10 |
繰返し位置決め精度 | ±0.01mm |
ロストモーション | 0.1mm以下 |
リニアガイド | 直動無限循環型 |
ロッド | φ25mm 材質:ステンレス |
ロッド不回転精度(注4) | 0度 |
使用周囲温度・湿度 | 0~40℃、85%RH以下(結露なきこと) |
保護等級 | IP30 |
耐振動・耐衝撃 | 4.9m/s2 |
海外対応規格 | CEマーク、RoHS指令 |
モーター種類 | ACサーボモーター |
エンコーダー種類 | バッテリーレスアブソリュート |
エンコーダーパルス数 | 16384 pulse/rev |
納期 | ホームページ[納期照会]に記載 |
(注4) 無負荷時のロッド回転方向変位角です。
加速度別可搬質量表
可搬質量の単位はkgです。空欄は動作不可となります。
姿勢 | 水平 | 垂直 | ||||||
---|---|---|---|---|---|---|---|---|
リード (mm) | 加速度(G) | |||||||
0.3 | 0.5 | 0.7 | 1.0 | 0.3 | 0.5 | 0.7 | 1.0 | |
16 | 5 | 5 | 4 | 3 | ||||
10 | 13 | 13 | 9 | 6 | 2.5 | 2.5 | 2 | 2 |
5 | 25 | 20 | 15 | 10 | 5 | 5 | 5 | 5 |
2.5 | 40 | 35 | 25 | 10 | 8 | 8 |
ストロークと最高速度
(単位はmm/s)
ストローク リード | 50~400 (50mmごと) | 450 (mm) | 500 (mm) |
---|---|---|---|
16 | 800 | 770 | |
10 | 600 | 580 | 490 |
5 | 300 | 290 | 240 |
2.5 | 150 | 145 | 120 |
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
RCON | 16 (ML3,SSN,ECMは8) | DC24V 単相AC200V 三相AC200V | - | - | - | ● | ● | ● | ● | - | - | ● | ● | ● | ● | ● | ● | 128 (ML3,SSN,ECMはポジションデータなし) | |
RSEL | 8 | - | - | ● | ● | ● | ● | ● | - | - | - | ● | ● | ● | - | - | 36000 | ||
SCON-CB/CGB | 1 | 単相AC 100V/200V | ● | ● | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | ● | 512 (ネットワーク仕様は768) | |
SCON2-CG | 1 | 単相AC100V | ● | ● | - | ● | ● | ● | - | - | - | ● | ● | ● | ● | - | - | 384 | |
SCON2-CG | 1 | 単相AC200V | ● | ● | - | ● | ● | ● | - | - | - | ● | ● | ● | ● | - | - | 384 | |
XSEL-P/Q | 6 | 単相AC200V 三相AC200V | - | - | ● | ● | ● | - | ● | - | - | - | - | ● | - | - | - | 20000 | |
XSEL-RA/SA | 8 | - | - | ● | ● | ● | ● | ● | - | - | - | ● | ● | - | - | - | 55000 (タイプにより異なります) |
(注) DV、CCなどのネットワーク略称記号については、8-15ページをご確認ください。
(注) SCON2のML3とECは、コントローラー型式の機能オプションなしの場合はリモートI/O仕様となり、機能オプションに「M」が選択された場合はモーションネットワーク仕様となります。
海外規格
選定上の注意

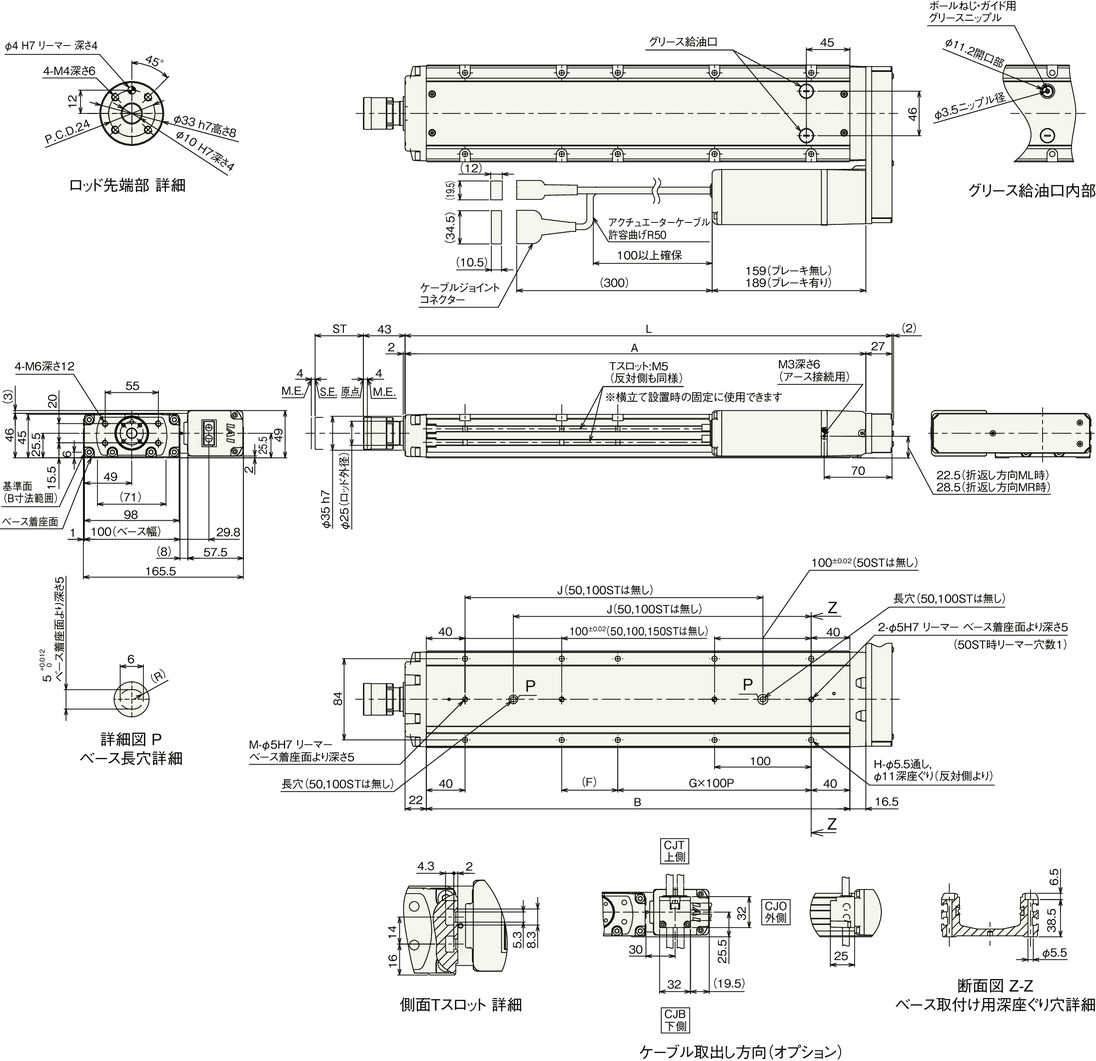

寸法図
ST:ストローク
M.E.:メカニカルエンド
S.E.:ストロークエンド
(注) 原点復帰を行った場合はロッドがM.E.まで移動しますので、周囲物との干渉にご注意ください。
(注) 先端フランジリーマー穴はロッド中心に対して±1゜の角度のずれ量があります。搬送物の張出しが大きい場合や厳密な角度調整が必要な場合は、リーマー穴を使用せずに搬送物を取付けてください。
(注) 下図はモーター左折返し仕様(ML)の場合です。
ストローク別寸法
ストローク | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 253.5 | 303.5 | 353.5 | 403.5 | 453.5 | 503.5 | 553.5 | 603.5 | 653.5 | 703.5 | ||
A | 226.5 | 276.5 | 326.5 | 376.5 | 426.5 | 476.5 | 526.5 | 576.5 | 626.5 | 676.5 | ||
B | 188 | 238 | 288 | 338 | 388 | 438 | 488 | 538 | 588 | 638 | ||
F | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | ||
G | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | ||
H | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | ||
J | - | - | 158 | 208 | 258 | 308 | 358 | 408 | 458 | 508 | ||
M | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
ロッド先端静的許容荷重(N) | 196 | 196 | 196 | 196 | 196 | 196 | 196 | 196 | 184 | 169 | ||
ロッド先端静的許容トルク(N・m) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
3000km寿命 | ロッド先端動的 許容荷重(N) | オフセット0mm | 98 | 98 | 98 | 95 | 85 | 76 | 68 | 62 | 57 | 52 |
オフセット100mm | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 49 | ||
ロッド先端動的許容トルク(N・m) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 4.9 | ||
5000km寿命 | ロッド先端動的 許容荷重(N) | オフセット0mm | 98 | 98 | 91 | 80 | 71 | 63 | 57 | 52 | 47 | 43 |
オフセット100mm | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 48 | 44 | 40 | ||
ロッド先端動的許容トルク(N・m) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 4.8 | 4.4 | 4.0 |
ストローク別質量
ストローク | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
---|---|---|---|---|---|---|---|---|---|---|---|
質量 (kg) | ブレーキ無し | 3.7 | 4.2 | 4.6 | 5.1 | 5.6 | 6.0 | 6.5 | 6.9 | 7.4 | 7.8 |
ブレーキ有り | 4 | 4.5 | 4.9 | 5.4 | 5.9 | 6.3 | 6.8 | 7.2 | 7.7 | 8.1 |

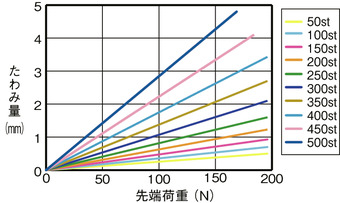

ロッドたわみ量(参考値)

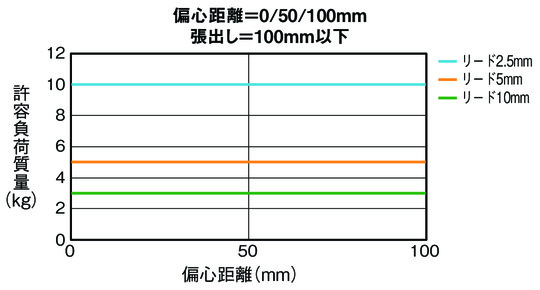

ロッド先端許容負荷質量
水平
許容負荷質量の算出の条件
加減速によるモーメントを考慮した、
ガイド走行寿命5000kmとなる負荷質量。
(加速度1.0G、速度500mm/s)
垂直
許容負荷質量の算出の条件
加減速によるモーメントを考慮した、
ガイド走行寿命5000kmとなる負荷質量。
(加速度0.5G、速度500mm/s)
