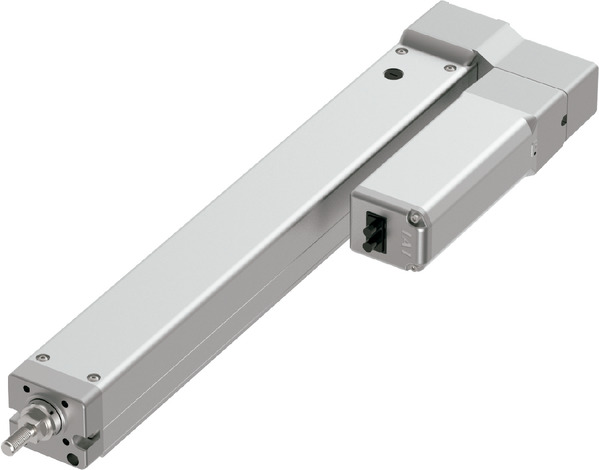

メインスペック

仕様1

項目			内容
リード		ボールねじリード（mm）	20	12	6	3
水平	可搬質量（注3）	最大可搬質量（kg）	10.5	17.5	35	42
	速度/加減速度	最高速度（mm/s）	1200	720	360	180
		定格加減速度（G）	0.3	0.3	0.3	0.3
		最高加減速度（G）	1	1	1	0.7
垂直	可搬質量	最大可搬質量（kg）	3	6.5	13.5	14
	速度/加減速度	最高速度（mm/s）	1200	720	360	180
		定格加減速度（G）	0.5	0.3	0.3	0.7
		最高加減速度（G）	1	1	1	0.7
推力		定格推力（N）	85	142	283	566
ブレーキ		ブレーキ仕様	無励磁作動電磁ブレーキ
ブレーキ		ブレーキ保持力（kgf）	3	6.5	13.5	14
ストローク		最小ストローク（mm）	65	65	65	65
		最大ストローク（mm）	415	415	415	415
		ストロークピッチ（mm）	50	50	50	50

（注3）　ラジアル荷重を外付けガイドで受けた場合です。

仕様2

項目	内容
駆動方式	ボールねじ　φ10mm　転造C10
繰返し位置決め精度	±0.01mm
ロストモーション	0.1mm以下
リニアガイド	直動無限循環型
ロッド	φ25mm 　材質：アルミ　硬質アルマイト処理
ロッド不回転精度（注4）	0度
使用周囲温度・湿度	10～40℃、85％RH以下（結露なきこと）
保護等級	IP20
耐振動・耐衝撃	4.9m/s²
海外対応規格	CEマーク、RoHS指令
モーター種類	ACサーボモーター（200V）
エンコーダー種類	バッテリーレスアブソリュート
エンコーダーパルス数	16384 pulse/rev
納期	ホームページ［納期照会］に記載

（注4）　無負荷時のロッド回転方向変位角です。

加速度別可搬質量表

可搬質量の単位はkgです。空欄は動作不可となります。

姿勢	水平				垂直
リード（mm）	加速度(G)
リード（mm）	0.3	0.5	0.7	1.0	0.3	0.5	0.7	1.0
20	10.5	7	5.5	4	3	3	2	2
12	17.5	14	14	8.5	6.5	5.5	5.5	4
6	35	31.5	21	17.5	13.5	10.5	8.5	8.5
3	42	35	28		14	14	14

ストロークと最高速度

（単位はmm/s）

ストロークリード	65～415 （50mmごと）
20	1200
12	720
6	360
3	180

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称	最大接続可能軸数	電源電圧	制御方法																最大位置決め点数
			ポジショナー	パルス列	プログラム	ネットワーク　※選択
			ポジショナー	パルス列	プログラム	DV	CC	CIE	CIT	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
RCON	16 (ML3,SSN,ECMは8)	DC24V 単相AC200V 三相AC200V	－	－	－	●	●	●	●	●	－	－	●	●	●	●	●	●	128 (ML3,SSN,ECMはポジションデータなし)
RSEL	8	DC24V 単相AC200V 三相AC200V	－	－	●	●	●	●	－	●	－	－	－	●	●	●	－	－	36000
SCON-CB/CGB	1	単相AC 100V/200V	●	●	－	●	●	●	－	●	●	●	●	●	●	●	－	●	512 (ネットワーク仕様は768)
SCON2-CG	1	単相AC100V	●	●	－	●	●	●	－	－	－	－	●	●	●	●	－	－	384
SCON2-CG	1	単相AC200V	●	●	－	●	●	●	－	－	－	－	●	●	●	●	－	－	384
XSEL-RA/SA	8	単相AC200V 三相AC200V	－	－	●	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (タイプにより異なります)
XSEL2-TS/TL	8	単相AC100V 単相AC200V 三相AC200V	－	－	●	●	●	●	－	●	－	－	－	●	●	●	－	－	36000

（注）　DV、CCなどのネットワーク略称記号については、総合カタログ・8巻のページをご確認ください。

（注）　SCON2のML3とECは、コントローラー型式の機能オプションなしの場合はリモートI/O仕様となり、機能オプションに「M」が選択された場合はモーションネットワーク仕様となります。

（注）　RCONおよびRSELの電源電圧は、DC24VとAC200Vの両方が必要となります。

海外規格

選定上の注意

（1）加速度を上げると可搬質量は低下します。詳細は「加速度別可搬質量表」をご参照ください。
（2）動作条件（搬送質量、加減速度など）によって、使用可能なデューティー比の目安は変化します。詳細は総合カタログ・1巻のページをご参照ください。

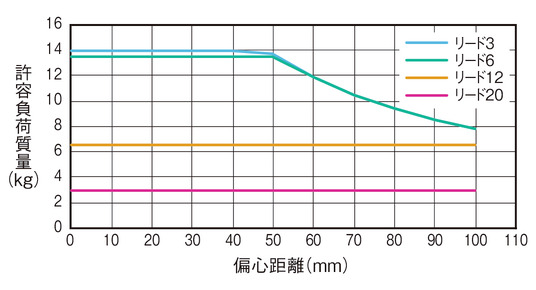

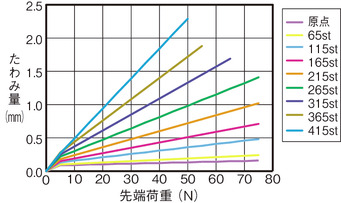

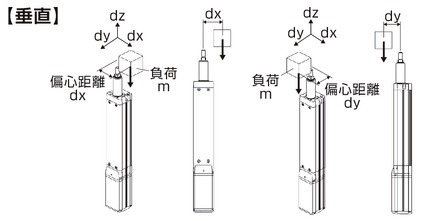

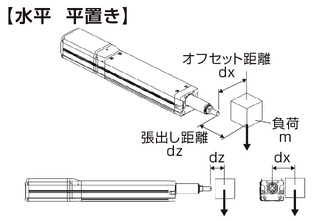

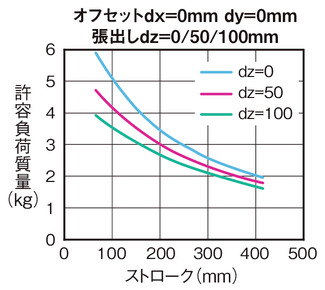

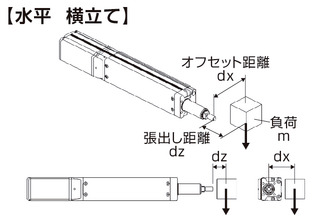

（3）ラジアルシリンダーはガイドを内蔵しています。許容可能な負荷質量については「ロッド先端許容負荷質量」をご参照ください。
（4）取付け姿勢によっては注意が必要です。詳細は5ページをご参照ください。

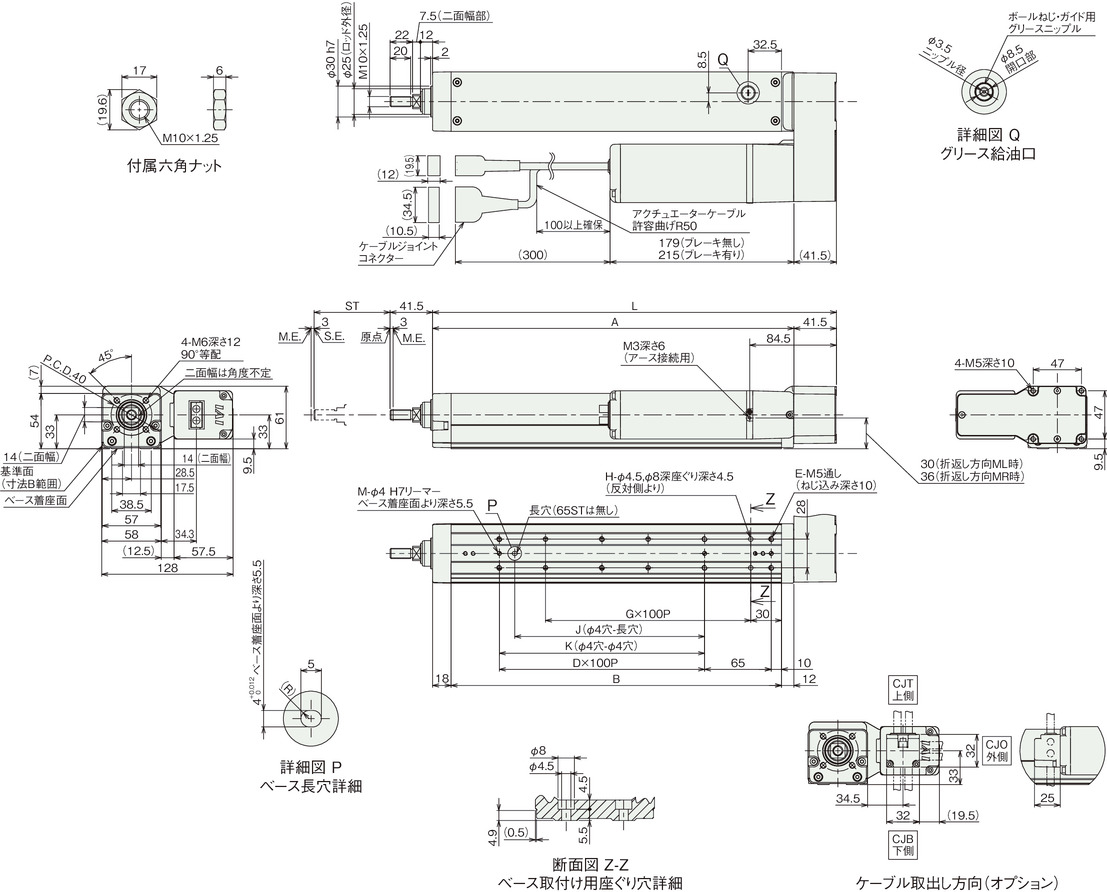

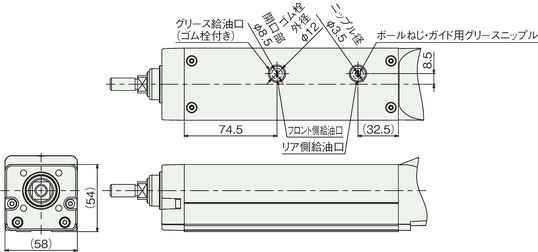

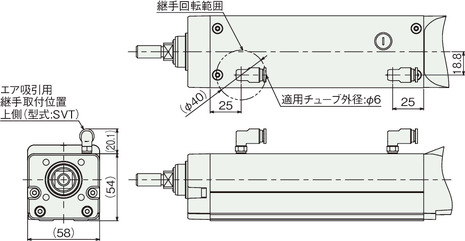

寸法図

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　原点復帰を行った場合はロッドがM.E.まで移動しますので、周囲物との干渉にご注意ください。

（注）　取付けボルト長にご注意ください。ベース裏面の取付けねじを使用する場合、ボルトが長いと内部部品に干渉し、摺動異常や部品破損の可能性があります。

（注）　二面幅の向きは製品により異なります。また、二面幅の向きは変更できません。

（注）　フロントブラケットおよびフランジを使用して本体を取付ける場合は本体部に外力がかからないようにしてください。

（注）　下図はモーター左折返し仕様（ML）の場合です。

ストローク別寸法

ストローク	65	115	165	215	265	315	365	415
L	243.5	293.5	343.5	393.5	443.5	493.5	543.5	593.5
A	202	252	302	352	402	452	502	552
B	172	222	272	322	372	422	472	522
D	0	1	1	2	2	3	3	4
E	4	6	6	8	8	10	10	12
G	1	1	2	2	3	3	4	4
H	4	4	6	6	8	8	10	10
J	0	85	85	185	185	285	285	385
K	0	100	100	200	200	300	300	400
M	2	3	3	3	3	3	3	3
