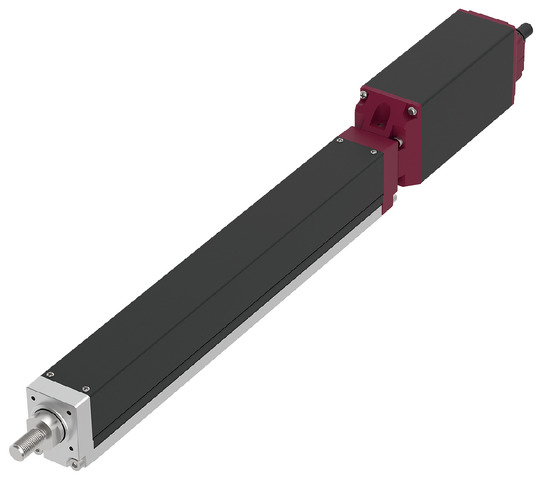

（注） 上写真はモーター取付方向上側（MOT）です。
メインスペック
| 項目 | 内容 | |||
|---|---|---|---|---|
| リード | ボールねじリード（mm） | 6 | 4 | |
| 水平 | 可搬質量 | 最大可搬質量（kg） | 0.5 | 1 |
| 速度/加減速度 | 最高速度（mm/s） | 200 | 150 | |
| 最低速度（mm/s） | 8 | 5 | ||
| 定格加減速度（G） | 0.3 | 0.3 | ||
| 最高加減速度（G） | 0.3 | 0.3 | ||
| 垂直 | 可搬質量 | 最大可搬質量（kg） | － | 0.25 |
| 速度/加減速度 | 最高速度（mm/s） | － | 150 | |
| 最低速度（mm/s） | － | 5 | ||
| 定格加減速度（G） | － | 0.3 | ||
| 最高加減速度（G） | － | 0.3 | ||
| 押付け | 押付け時最大推力（N） | 15 | 23 | |
| 押付け最高速度（mm/s） | 20 | 20 | ||
| ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ | ||
| ブレーキ保持力（kgf） | － | 0.25 | ||
| ストローク | 最小ストローク（mm） | 25 | 25 | |
| 最大ストローク（mm） | 300 | 300 | ||
| ストロークピッチ（mm）（25～100ST） | 25 | 25 | ||
| ストロークピッチ（mm）（100～300ST） | 50 | 50 | ||
| 項目 | 内容 |
|---|---|
| 駆動方式 | ボールねじ φ6mm 転造C10 |
| 繰返し位置決め精度 | ±0.02mm |
| ロストモーション | 0.1mm以下 |
| リニアガイド | 直動無限循環型 |
| ロッド | φ12mm 材質：アルミ 白色アルマイト処理 |
| ロッド不回転精度 （注8） | 0度 |
| 使用周囲温度・湿度 | 10～40℃、85％RH以下（結露なきこと） |
| 保護等級 | IP20 |
| 耐振動・耐衝撃 | 4.9m/s2 |
| 海外対応規格 | CEマーク、RoHS指令、UL規格 |
| モーター種類 | パルスモーター（□20） （電源容量：最大1.25A） |
| エンコーダー種類 | インクリメンタル／バッテリーレスアブソリュート |
| エンコーダーパルス数 | 16384 pulse/rev |
| 納期 | ホームページ［納期照会］に記載 |
（注8） 無負荷時のロッド回転方向変位角を表します。
速度・加速度別可搬質量表
可搬質量の単位はkgです。空欄は動作不可となります。
| 姿勢 | 水平 |
|---|---|
| 速度 | 加速度（G） |
| （mm/s） | 0.3 |
| 0 | 0.5 |
| 50 | 0.5 |
| 100 | 0.5 |
| 150 | 0.5 |
| 200 | 0.5 |
| 姿勢 | 水平 | 垂直 |
|---|---|---|
| 速度 | 加速度（G） | |
| （mm/s） | 0.3 | 0.3 |
| 0 | 1 | 0.25 |
| 50 | 1 | 0.25 |
| 100 | 1 | 0.25 |
| 150 | 1 | 0.25 |
ストロークと最高速度
（単位はmm/s）
| リード （mm） | 25～100 （25mmごと） | 100～200 （50mmごと） | 250 （mm） | 300 （mm） |
|---|---|---|---|---|
| 6 | 200 | 165 | ||
| 4 | 150 | 110 | ||

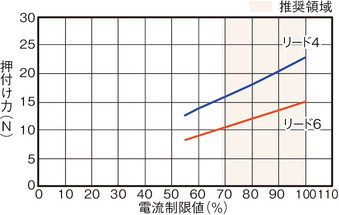

押付け力と電流制限値の相関図

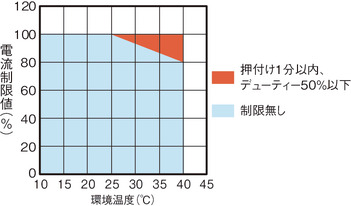

押付け動作時の注意点
高温環境での高推力押付け動作時は、
グラフの制限値内で使用してください。
適応コントローラー
（注） ECシリーズはコントローラー内蔵です。内蔵コントローラーの詳細は、総合カタログ・2巻のページをご確認ください。
海外規格
選定上の注意
 | （1）ストロークによって最高速度が変化します。「ストロークと最高速度」にて希望するストロークの最高速度をご確認ください。 （2）「メインスペック」の可搬質量は最大値を表記しています。詳細は「速度・加速度別可搬質量表」をご参照ください。 （3）ラジアルシリンダーはガイドを内蔵しています。ロッドに作用するラジアル荷重についての詳細は総合カタログ・2巻のページをご確認ください。 （4）水平可搬質量は外付けガイドを併用した場合です。 （5）押付け動作を行う場合は「押付け力と電流制限値の相関図」をご参照ください。押付け力は目安の値です。 （6）取付け姿勢によっては注意が必要です。詳細は5ページをご参照ください。 （7）エレシリンダーをPLCと接続する場合、3通りの接続方法があります。詳細は総合カタログ・2巻のページをご参照ください。 （8）リードHは、垂直で設置することができません。 （9）e-ワイヤリングシステムとの接続方法は、カタログ『e-ワイヤリングシステム/現場置き電源(CJ0429)』の3ページをご参照ください。 |

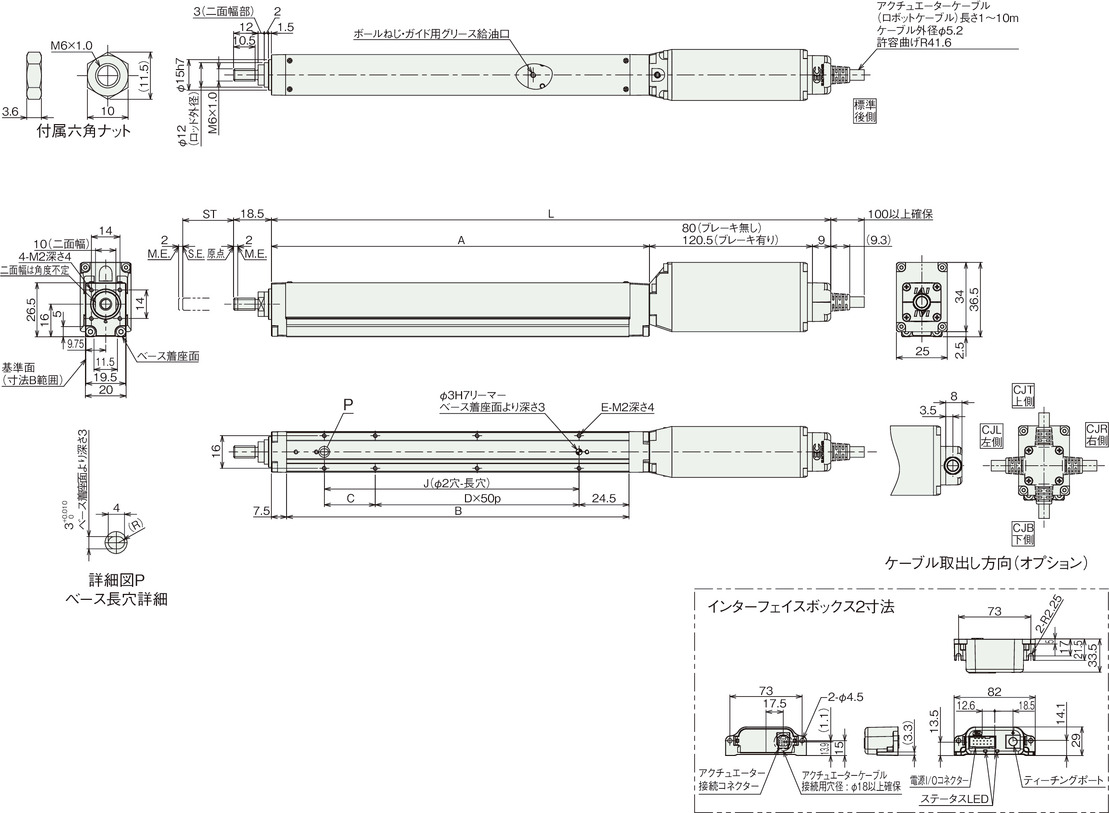

寸法図
ST：ストローク
M.E.：メカニカルエンド
S.E.：ストロークエンド
（注） 原点復帰を行った場合は、ロッドがM.E.まで移動しますので周辺物との干渉にご注意ください。
（注） 下図はモーター取付方向上側（MOT）です。
（注） ケーブルを固定してケーブルの根元部分が動かないようにしてください。
ケーブルの分離と交換が可能です。（ケーブルボックス内コネクター接続）
ケーブル取出し方向（オプション）はケーブルボックスの方向変更で変えることができます。
（注） 二面幅の向きは変更できません。
ストローク別寸法
| ストローク | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|
| L | ブレーキ無し | 199.5 | 224.5 | 249.5 | 274.5 | 324.5 | 374.5 | 424.5 | 474.5 |
| ブレーキ有り | 240 | 265 | 290 | 315 | 365 | 415 | 465 | 515 | |
| A | 110.5 | 135.5 | 160.5 | 185.5 | 235.5 | 285.5 | 335.5 | 385.5 | |
| B | 93 | 118 | 143 | 168 | 218 | 268 | 318 | 368 | |
| C | 0 | 25 | 0 | 25 | 25 | 25 | 25 | 25 | |
| D | 1 | 1 | 2 | 2 | 3 | 4 | 5 | 6 | |
| E | 4 | 6 | 6 | 8 | 10 | 12 | 14 | 16 | |
| J | 50 | 75 | 100 | 125 | 175 | 225 | 275 | 325 | |
ストローク別質量
| ストローク | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|
| 質量 （kg） | ブレーキ無し | 0.31 | 0.33 | 0.35 | 0.38 | 0.42 | 0.46 | 0.51 | 0.55 |
| ブレーキ有り | 0.39 | 0.41 | 0.43 | 0.45 | 0.50 | 0.54 | 0.58 | 0.63 | |

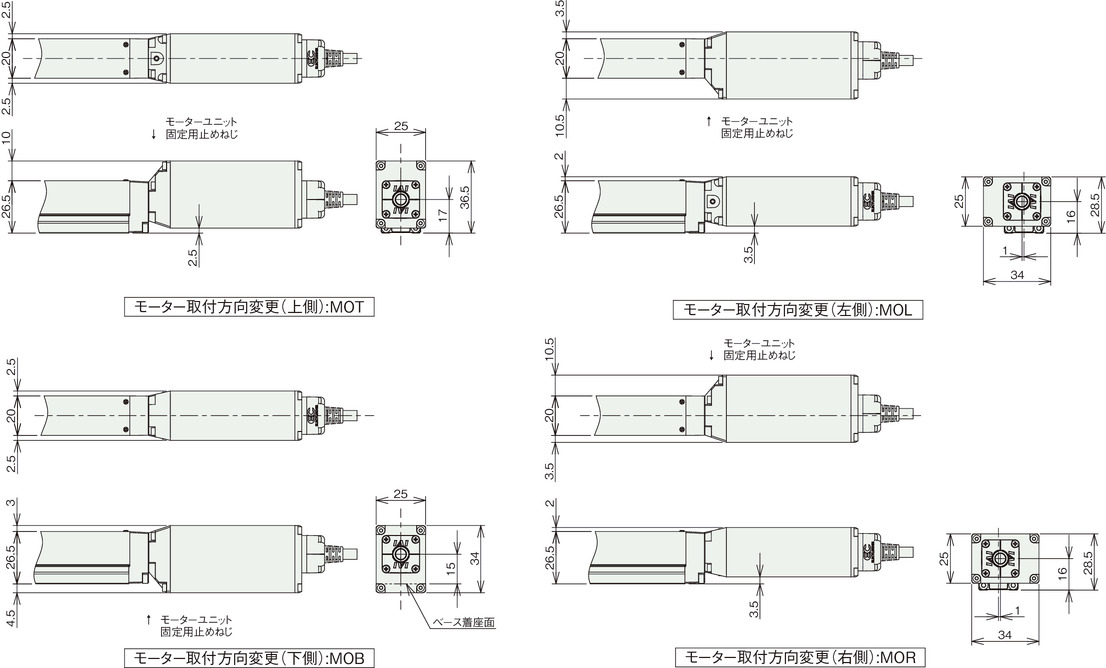

モーター取付方向変更（オプション）

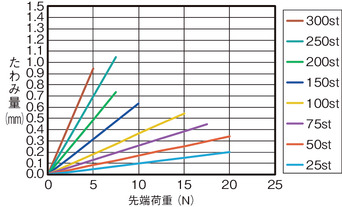

ロッドたわみ量（参考値）
