EC-ST11

製品の特長

取付姿勢

メインスペック

項目 内容
リード ボールねじリード（mm） 5 2.5
垂直 可搬質量（注6） 可搬質量（kg）（省電力無効） 1 3
可搬質量（kg）（省電力有効） 1.5 3
速度/加減速度 最高速度（mm/s） 350 175
最低速度（mm/s） 7 4
定格加減速度（G） 0.3 0.3
最高加減速度（G） 0.5 0.3
ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
ブレーキ保持力（kgf） 5 10
ストローク（mm） 50

（注6）　最高速度・最高加減速度で動作の場合です。

項目 内容
駆動方式 ボールねじ　φ8mm　転造C10
繰返し位置決め精度 ±0.15mm
ロストモーション 0.5mm
ロッド φ25mm　材質：アルミ　硬質アルマイト処理
ガイドシャフト S45C
フロントブラケット 材質：アルミ　白色アルマイト処理
使用周囲温度・湿度 0～40℃、85％RH以下（結露なきこと）
保護等級 IP20
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令、UL規格
モーター種類 パルスモーター（□35）　（電源容量：最大4.2A）
エンコーダー種類 インクリメンタル／バッテリーレスアブソリュート
エンコーダーパルス数 800 pulse/rev
納期 ホームページ［納期照会］に記載

速度・加速度別可搬質量表 ※出荷時は省電力設定無効です。詳細は1-23ページをご参照ください。

省電力設定無効（パワーモード）　　可搬質量の単位はkgです。空欄は動作不可となります。

姿勢 垂直
速度
（mm/s）		 加速度（G）
0.3 0.5
0 5 4.5
85 5 4.5
130 5 4.5
215 5 4.5
260 4 4
300 2.5 2.5
350 1

姿勢 垂直
速度
（mm/s）		 加速度（G）
0.3
0 10
40 10
80 10
105 10
135 10
150 5
175 3

省電力設定有効（省エネモード）　　可搬質量の単位はkgです。

姿勢 垂直
速度
（mm/s）		 加速度（G）
0.3
0 4.5
85 4.5
130 4.5
215 3
260 1.5

姿勢 垂直
速度
（mm/s）		 加速度（G）
0.3
0 6.5
40 6.5
80 6.5
105 6
135 3

適応コントローラー

（注）　ECシリーズはコントローラー内蔵です。内蔵コントローラーの詳細は、2-845ページをご確認ください。

海外規格

選定上の注意

（1）標準仕様の原点位置は、反モーター側に設定されています。原点位置は、寸法図でご確認ください。
（2）コンベアーなどによる推力は、許容荷重300N以下で使用してください。
（3）φ7.8通し穴を使用する場合、モーターカバーを外す必要があります。
（4）ロッド先端金具とフロントブラケット間は、衝撃吸収のためフローティング機構になっております。そのため、ロッド先端金具には、軸方向と回転方向にガタがあります。ストッパー用途専用のため、位置決め用途で使用する場合は、EC-SRG11をご検討ください。

ページトップへ戻る

寸法図

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　原点復帰を行った場合は、ロッドがM.E.まで移動しますので周辺物との干渉にご注意ください。

質量

ストローク 50
質量
（kg）		 ブレーキ無し 2.6
ブレーキ有り 2.8

ワーク質量・ワーク衝突速度の相関図

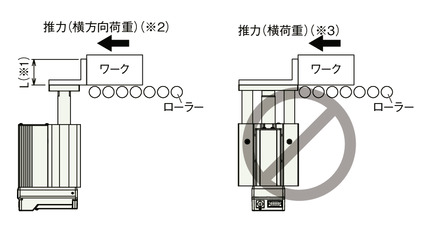

（※1）　L寸法50mm範囲内で使用してください。

（※2）　コンベアーなどによる推力は、許容荷重300N以下で使用してください。

（※3）　アクチュエーター側面方向からの荷重には対応できません。
