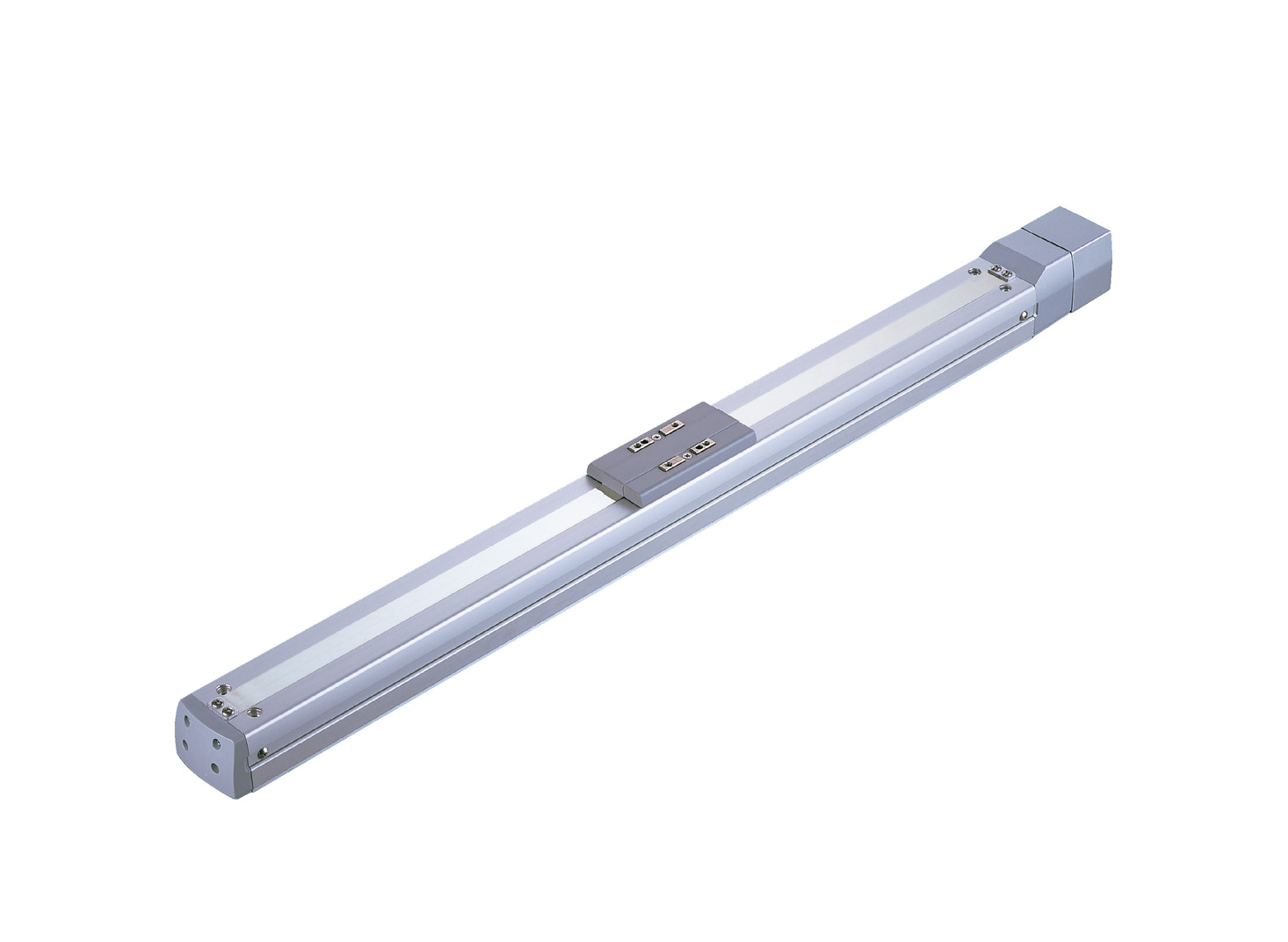

アクチュエータースペック
| 型式 | モーター出力 （W） | リード （mm） | 最大可搬質量 | 定格推力 （N） | ストローク （mm） | |
|---|---|---|---|---|---|---|
| 水平（kg） | 垂直（kg） | |||||
| RCS2-SA5D-①-20-12-②-T2-③-④ | 20 | 12 | 4 | 1 | 16.7 | 50～500 （50mm毎） |
| RCS2-SA5D-①-20-6-②-T2-③-④ | 6 | 8 | 2 | 33.3 | ||
| RCS2-SA5D-①-20-3-②-T2-③-④ | 3 | 12 | 4 | 65.7 | ||
記号説明 ① エンコーダー種類 ② ストローク ③ ケーブル長 ④ オプション
|
ストローク リード | 50～450 （50mm毎） | 500 （mm） |
|---|---|---|
| 12 | 800 | 760 |
| 6 | 400 | 380 |
| 3 | 200 | 190 |
（単位はmm/s）
アクチュエーター仕様
| 項目 | 内容 |
|---|---|
| 駆動方式 | ボールねじ φ10mm 転造C10 |
| 繰返し位置決め精度 | ±0.02mm |
| ロストモーション | 0.1mm以下 |
| ベース | 材質 アルミ 白色アルマイト処理 |
| 静的許容モーメント | Ma：18.6N･m Mb：26.6N･m Mc：47.5N･m |
| 動的許容モーメント（注1） | Ma：5.81N･m Mb：8.30N･m Mc：14.8N･m |
| 使用周囲温度・湿度 | 0～40℃、 85％RH以下（結露無きこと） |
（注1） 基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。
1-180ページにて走行寿命をご確認ください。
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
| 名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||

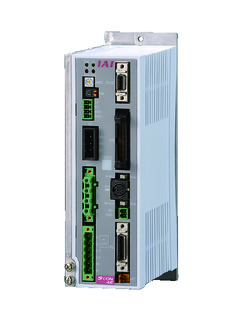

| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||

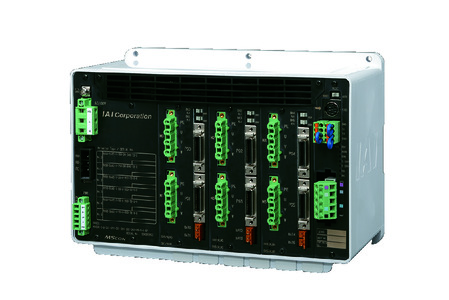

| MSCON-C |  | 6 | 単相AC 100V/200V | － | － | － | ● | ● | － | ● | ● | － | － | ● | ● | － | － | － | 256 |
| SCON-CAL/CGAL |  | 1 | ● | － | － | ● | ● | － | ● | ● | ● | － | ● | ● | ● | － | － | 512 (ネットワーク仕様は768) | |

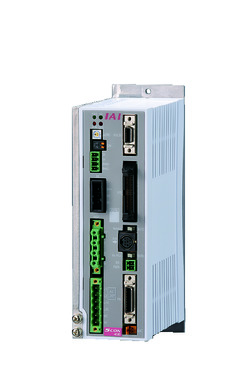

| SCON-CB/CGB |  | 1 | ● | ● | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (ネットワーク仕様は768) | |
| SCON-LC/LCG |  | 1 | － | － | ● | ● | ● | － | ● | ● | ● | － | ● | ● | ● | － | － | 512 (ネットワーク仕様は768) | |

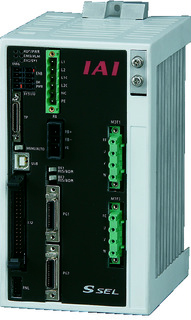

| SSEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 | |
| XSEL-P/Q |  | 6 | 単相AC200V 三相AC200V | － | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 |
| XSEL-RA/SA |  | 8 | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | － | － | － | 55000 (タイプにより異なります) | |
（注） DV、CCなどのネットワーク略称記号については、7-17ページをご確認ください。
海外規格
（注） CEはオプションになります。
選定上の注意
寸法図
ME：メカニカルエンド
SE：ストロークエンド
※1 モーター・エンコーダーケーブルを接続します。ケーブルの詳細は1-105ページをご参照ください。
※2 原点復帰を行った場合はスライダーがMEまで移動しますので周囲物との干渉にご注意ください。
（注） ブレーキ有りは全長（L）が26.5mm（配線エンド側取出は39.8mm）、質量が0.3kgアップします。
ストローク別寸法・質量
| ストローク | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 263.5 | 313.5 | 363.5 | 413.5 | 463.5 | 513.5 | 563.5 | 613.5 | 663.5 | 713.5 |
| A | 172 | 222 | 272 | 322 | 372 | 422 | 472 | 522 | 572 | 622 |
| M | 142 | 192 | 242 | 292 | 342 | 392 | 442 | 492 | 542 | 592 |
| N | 50 | 100 | 100 | 200 | 200 | 300 | 300 | 400 | 400 | 500 |
| P | 35 | 85 | 85 | 185 | 185 | 285 | 285 | 385 | 385 | 485 |
| R | 42 | 42 | 92 | 42 | 92 | 42 | 92 | 42 | 92 | 42 |
| U | － | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 |
| m | 4 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 |
| 質量（kg） | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 2.1 | 2.2 | 2.3 |
