エレシリンダー

立ち上げから保守・メンテまで「簡単」を極めたエレシリンダー®登場!!

シリーズ追加情報

シリーズ追加エレシリンダー®のベルト駆動タイプに

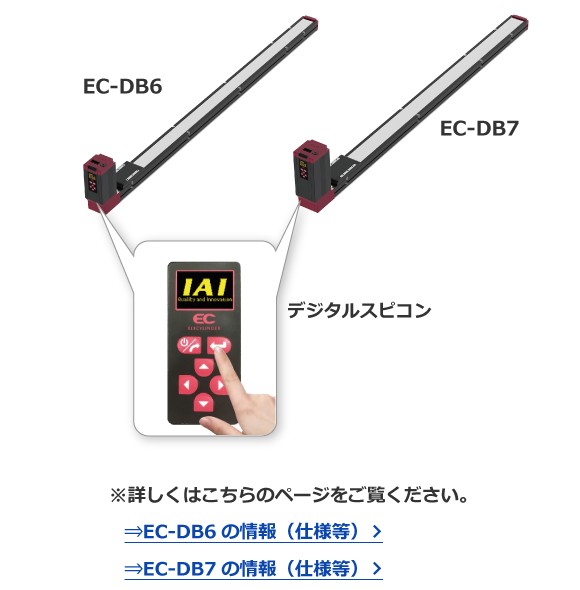

デジタルスピコン仕様が登場。
シリーズ追加エレシリンダー®に大型スライダータイプが登場。

●最大ストローク 2500mm
●最高速度 2000mm/s
●バッテリーレスアブソリュートエンコーダー標準搭載
●高出力の200V ACサーボモーター採用

シリーズ追加エレシリンダー®にロータリータイプが登場。
シリーズ追加エレシリンダー®に小型タイプ折返し仕様とストッパーシリンダーが登場。
シリーズ追加エレシリンダー®にデジタルスピコンが登場。
シリーズ追加エレシリンダー®にベルト駆動タイプが登場。
シリーズ追加エレシリンダー®にIP67防水のラジアルシリンダー®が登場。
シリーズ追加エレシリンダー®に小型タイプ(35mm幅)とモーター折返し仕様が登場。
シリーズ追加エレシリンダー®にロングストローク仕様の高剛性スライダーと高剛性ラジアルシリンダーが登場。
シリーズ追加エレシリンダー®に新しいラインナップが登場。バリエーションが増えました。

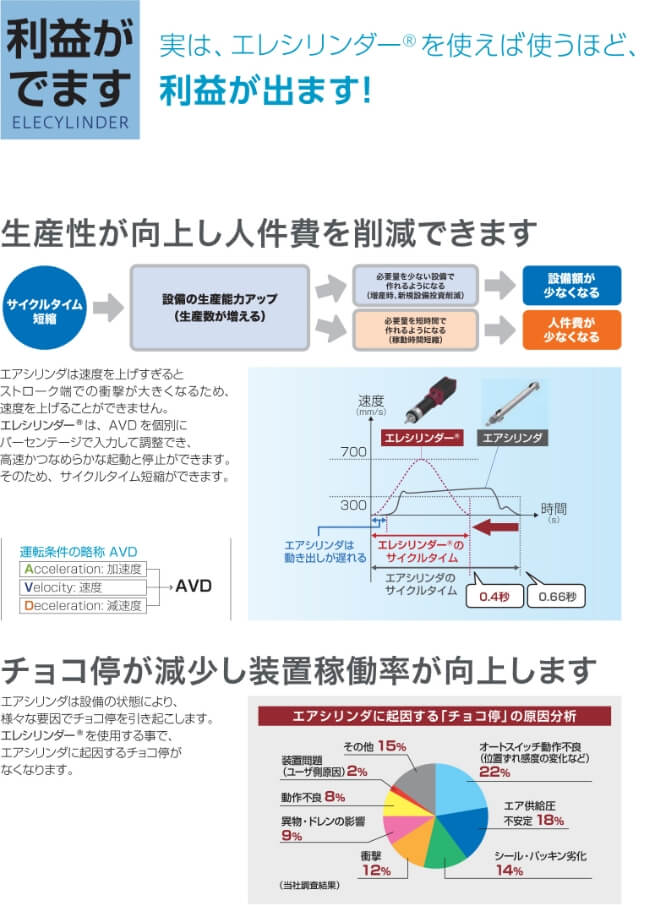

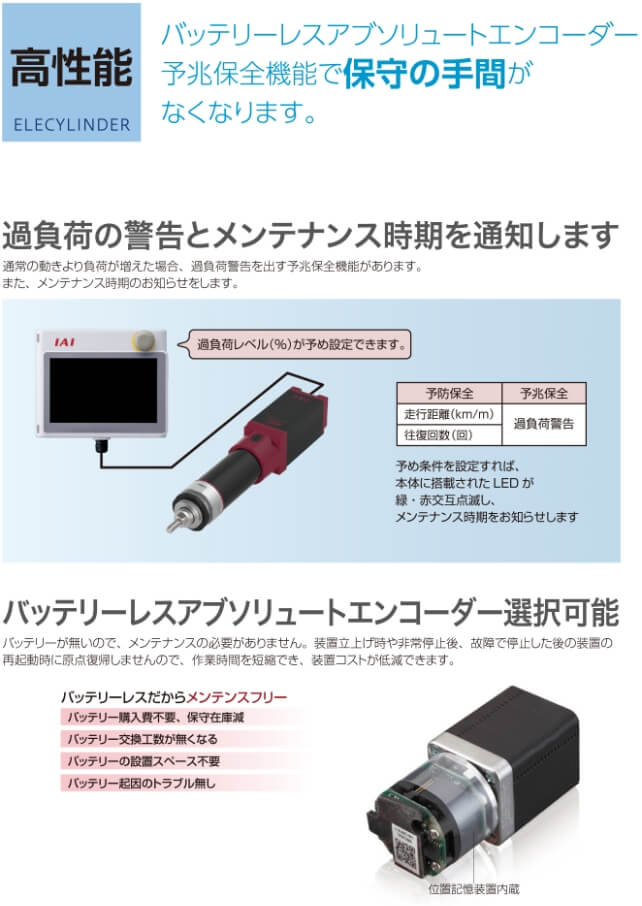

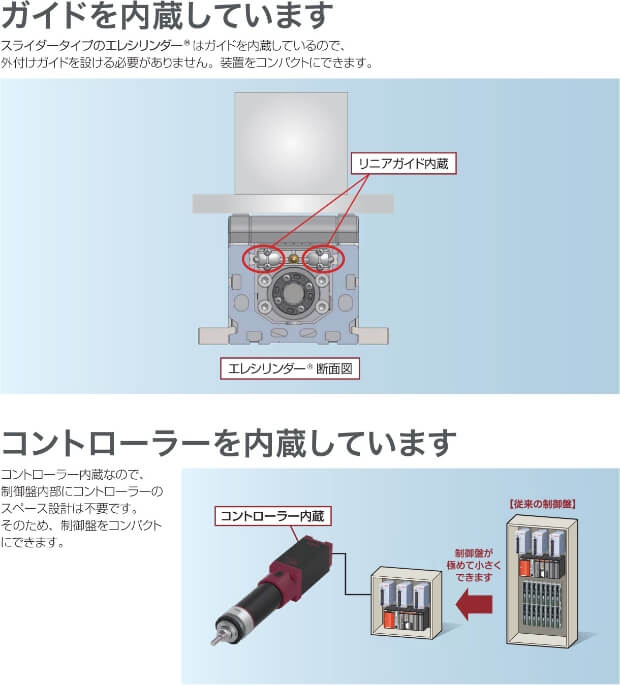

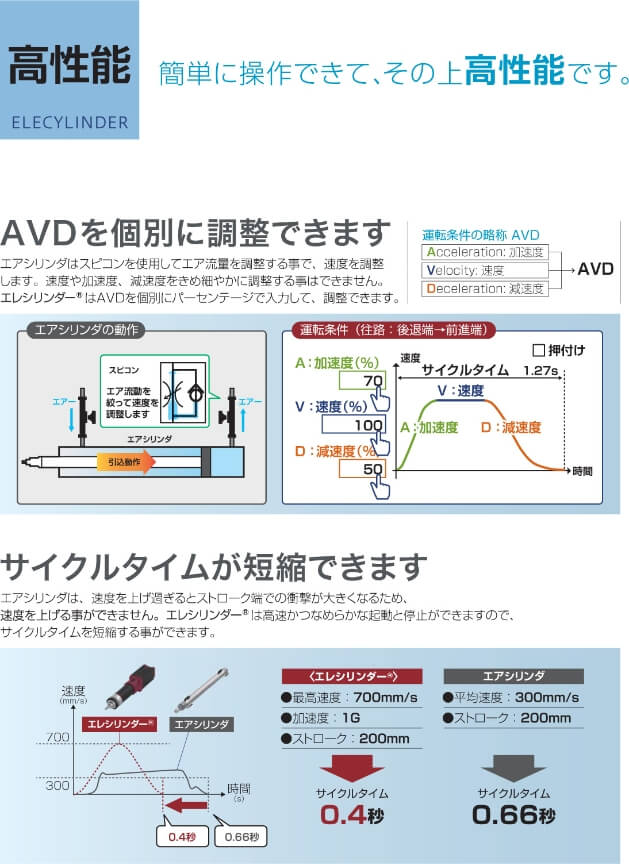

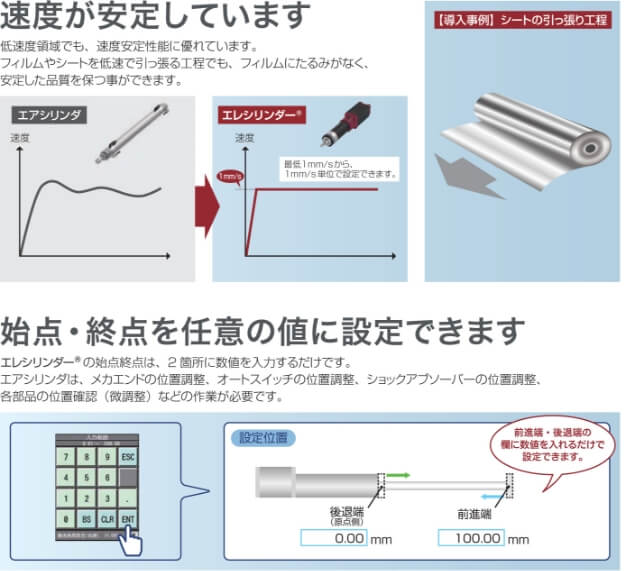

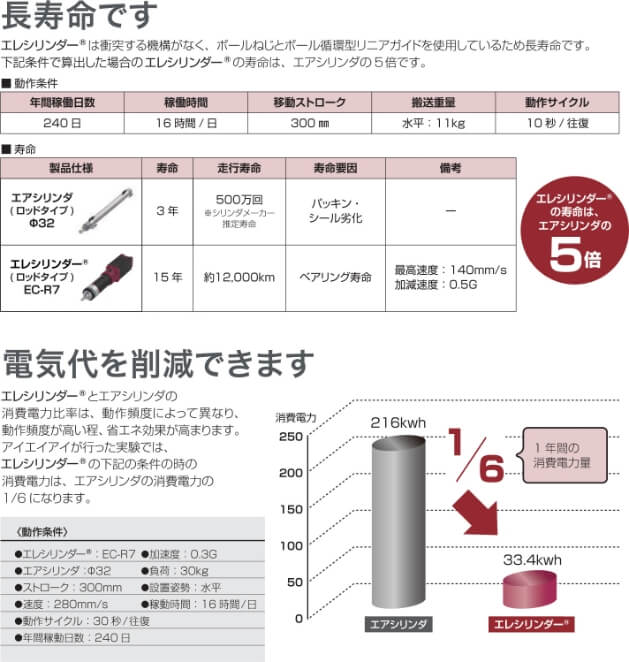

エレシリンダー®の特徴

スライダータイプ

タイプ 外観 本体幅
(mm)
リード(mm) 繰り返し
位置決め
精度
(mm)
ストローク
(mm)
最高速度
(mm/s)
最大押付力
(N)
最大可搬質量(kg) 掲載
ページ
(PDF)
CAD図面
水平 垂直
S3 6 ±0.05 50~300
(50st毎)
420 45 3.5 1.5 カタログ

ダウンロード
ご案内
4 280 68 6 2.5
2 140 136 9 3.5
S4 16 ±0.05 50~300
(50st毎)
800 41 7 1.5 カタログ

ダウンロード
ご案内
10 700 66 12 2.5
5 350 132 15 5
2.5 175<150> 263 18 6.5
S6 20 ±0.05 50~400
(50st毎)
800 56 15 1 カタログ

ダウンロード
ご案内
12 700 93 26 2.5
6 450 185 32 6
3 225 370 40 12.5
S7 24 ±0.05 50~500
(50st毎)
860 112 37 3 カタログ

ダウンロード
ご案内
16 700 168 46 8
8 420 336 51 16
4 210<175> 673 51 19
S6□R 20 ±0.05 50~400
(50st毎)
800 67 15 1 カタログ

ダウンロード
ご案内
12 700 112 26 2.5
6 450<400> 224 32 6
3 225 449 40 12.5
S7□R 24 ±0.05 50~500
(50st毎)
860 139 37 3 カタログ

ダウンロード
ご案内
16 700 209 46 8
8 420<350> 418 51 16
4 190<175> 836 51 19

<>内は垂直仕様の場合です。

高剛性スライダータイプ

タイプ 外観 本体幅
(mm)
リード(mm) 繰り返し
位置決め
精度
(mm)
ストローク
(mm)
最高速度
(mm/s)
最大押付力
(N)
最大可搬質量(kg) 掲載
ページ
(PDF)
CAD図面
水平 垂直
S6□AH 20 ±0.05 50~800
(50st毎)
1440<1280> 56 15 1 カタログ

ダウンロード
ご案内
12 900 93 26 2.5
6 450 185 32 6
3 225 370 40 16
S7□AH 24 ±0.05 50~800
(50st毎)
1230 112 37 3 カタログ

ダウンロード
ご案内
16 980<840> 168 46 8
8 420 336 51 16
4 210<175> 673 51 25
S6□AHR 20 ±0.05 50~800
(50st毎)
1120 67 15 1 カタログ

ダウンロード
ご案内
12 900<800> 112 26 2.5
6 450<400> 224 32 6
3 225 449 40 16
S7□AHR 24 ±0.05 50~800
(50st毎)
1080<860> 139 37 3 カタログ

ダウンロード
ご案内
16 840<700> 209 46 8
8 420<350> 418 51 16
4 190<175> 836 51 25

<>内は垂直仕様の場合です。

ロッドタイプ

タイプ 外観 本体幅
(mm)
リード(mm) 繰り返し
位置決め
精度
(mm)
ストローク
(mm)
最高速度
(mm/s)
最大押付力
(N)
最大可搬質量(kg) 掲載
ページ
(PDF)
CAD図面
水平 垂直
RP4 6 ±0.05 30、50 300 30 2.5 1 カタログ

ダウンロード
ご案内
4 200 45 4 1.5
2 100 90 8 2.5
GS4 6 ±0.05 30、50 300 30 2.5 1 カタログ

ダウンロード
ご案内
4 200 45 4 1.5
2 100 90 8 2.5
GD4 6 ±0.05 30、50 300 30 2.5 1 カタログ

ダウンロード
ご案内
4 200 45 4 1.5
2 100 90 8 2.5
R6 20 ±0.05 50~300
(50st毎)
800 56 6 1.5 カタログ

ダウンロード
ご案内
12 700 93 25 4
6 450 185 40 10
3 225 370 60 12.5
R7 24 ±0.05 50~300
(50st毎)
860<640> 182 20 3 カタログ

ダウンロード
ご案内
16 700<560> 273 50 8
8 350 547 60 18
4 175 1094 80 19

<>内は垂直仕様の場合です。

ラジアルシリンダー

タイプ 外観 本体幅
(mm)
リード(mm) 繰り返し
位置決め
精度
(mm)
ストローク
(mm)
最高速度
(mm/s)
最大押付力
(N)
最大可搬質量(kg) 掲載
ページ
(PDF)
CAD図面
水平 垂直
RR3 6 ±0.05 50~300
(50st毎)
420 45 9 1.5 カタログ

ダウンロード
ご案内
4 280 68 14 2.5
2 140 136 18 3.5
RR4 16 ±0.05 50~300
(50st毎)
800 41 7 1.5 カタログ

ダウンロード
ご案内
10 700 66 16 2.5
5 350 132 25 5
2.5 175<150> 263 35 6.5
RR6 20 ±0.05 65~315
(50st毎)
800 56 6 1.5 カタログ

ダウンロード
ご案内
12 700 93 25 4
6 450 185 40 10
3 225 370 60 12.5
RR7 24 ±0.05 65~315
(50st毎)
860<640> 182 20 3 カタログ

ダウンロード
ご案内
16 700<560> 273 50 8
8 350 547 60 18
4 175 1094 80 19
RR6□R 20 ±0.05 65~315
(50st毎)
800 67 6 1.5 カタログ

ダウンロード
ご案内
12 700 112 25 4
6 450 224 40 10
3 225 449 60 12.5
RR7□R 24 ±0.05 65~315
(50st毎)
860<640> 182 20 3 カタログ

ダウンロード
ご案内
16 700<560> 273 50 8
8 320<280> 547 60 18
4 160<140> 1094 80 19

<>内は垂直仕様の場合です。

高剛性ラジアルシリンダー

タイプ 外観 本体幅
(mm)
リード(mm) 繰り返し
位置決め
精度
(mm)
ストローク
(mm)
最高速度
(mm/s)
最大押付力
(N)
最大可搬質量(kg) 掲載
ページ
(PDF)
CAD図面
水平 垂直
RR6□AH 20 ±0.05 50~400
(50st毎)
800 56 6 1.5 カタログ

ダウンロード
ご案内
12 700 93 25 4
6 450 185 40 10
3 225 370 60 20
RR7□AH 24 ±0.05 50~500
(50st毎)
860<640> 182 20 3 カタログ

ダウンロード
ご案内
16 700<560> 273 50 8
8 350 547 60 18
4 175 1094 80 28
RR6□AHR 20 ±0.05 50~400
(50st毎)
800 67 6 1.5 カタログ

ダウンロード
ご案内
12 700 112 25 4
6 450 224 40 10
3 225 449 60 20
RR7□AHR 24 ±0.05 50~500
(50st毎)
860<640> 182 20 3 カタログ

ダウンロード
ご案内
16 640<560> 273 50 8
8 320<280> 547 60 18
4 150<140> 1094 80 28

テーブルタイプ

タイプ 外観 本体幅
(mm)
リード(mm) 繰り返し
位置決め
精度
(mm)
ストローク
(mm)
最高速度
(mm/s)
最大押付力
(N)
最大可搬質量(kg) 掲載
ページ
(PDF)
CAD図面
水平 垂直
TC4 6 ±0.05 30、50 300 30 2.5 1 カタログ

ダウンロード
ご案内
4 200 45 4 1.5
2 100 90 8 2.5
TW4 6 ±0.05 30、50 300 30 2.5 1 カタログ

ダウンロード
ご案内
4 200 45 4 1.5
2 100 90 8 2.5

防水タイプ

タイプ 外観 本体幅
(mm)
リード(mm) 繰り返し
位置決め
精度
(mm)
ストローク
(mm)
最高速度
(mm/s)
最大押付力
(N)
最大可搬質量(kg) 掲載
ページ
(PDF)
CAD図面
水平 垂直
R6□W 20 ±0.05 50~300
(50st毎)
800 56 6 1.5 カタログ

ダウンロード
ご案内
12 700 93 25 4
6 450 185 40 10
3 225 370 60 12.5
R7□W 24 ±0.05 50~300
(50st毎)
860<640> 182 20 3 カタログ

ダウンロード
ご案内
16 700<560> 273 50 8
8 350 547 60 18
4 175 1094 80 19
RR6□W 20 ±0.05 65~315
(50st毎)
800 67 6 1.5 カタログ

ダウンロード
ご案内
12 700 112 25 4
6 450 224 40 10
3 225 449 60 12.5
RR7□W 24 ±0.05 65~315
(50st毎)
860<640> 182 20 3 カタログ

ダウンロード
ご案内
16 700<560> 273 50 8
8 350 547 60 18
4 175 1094 80 19

<>内は垂直仕様の場合です。

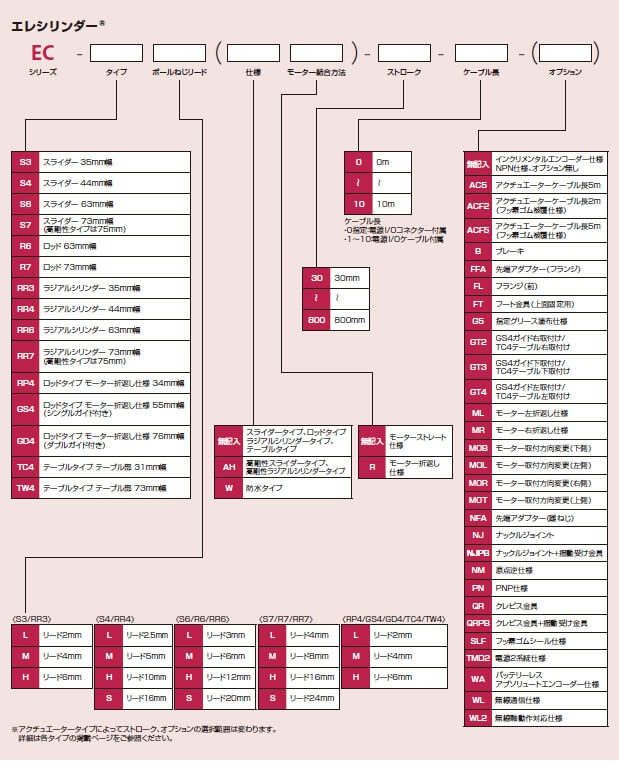

型式項目
