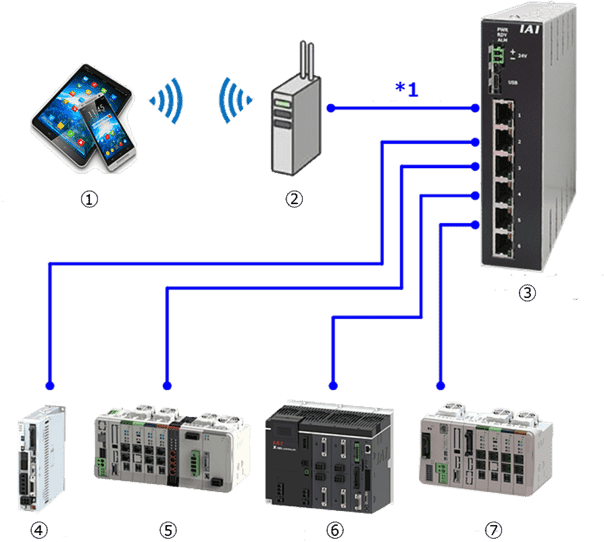

配線図（ICD-CTU）
*1 LANケーブル（お客様用意）
① | タブレット・スマートフォン | お客様用意 |
➁ | WLANアクセスポイント | お客様用意 |
③ | スマートウェブユニット | 型式：ICD-CTU-* |
④ | 単軸CON | |
⑤ | RCON | |
⑥ | XSEL2 | |
⑦ | RSEL | |
※WLAN/Bluetooth変換器、Ethernet/RS-485変換器を使用した場合の配線は、WLAN/Bluetooth変換器、Ethernet/RS-485変換器それぞれの節を参照してください。
取扱説明書 MJ0495-1A
① | タブレット・スマートフォン | お客様用意 |
➁ | WLANアクセスポイント | お客様用意 |
③ | スマートウェブユニット | 型式：ICD-CTU-* |
④ | 単軸CON | |
⑤ | RCON | |
⑥ | XSEL2 | |
⑦ | RSEL | |
