保守部品（ICD-CTU）
電池（CR2032）
電池（CR2032）の交換手順
下記手順で電池の交換を行ってください。

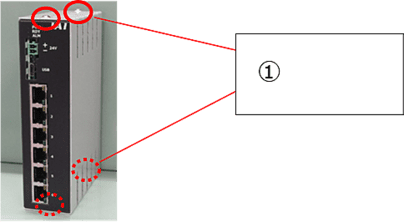

上カバーを取り外す
上下4ヶ所のネジを外し、上カバーを取り外してください。
①：上下4ヶ所 M3×5 トラス小ねじ

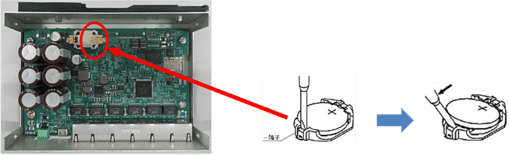

古い電池を取り外す
バッテリコネクタBAT301の(-)端子にマイナスドライバーやピンセットなどを差込み、テコの原理で外してください。このとき、電池が跳ねないように注意してください。

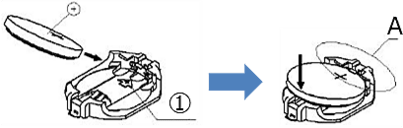

新しい電池を取付ける
電池の＋,－の極性をよく確認し、バッテリコネクタBAT301の(+)端子にボタン電池の＋極を押当て、(-)端子側を押込んでください。このとき、真上から押込むのではなく、(+)端子側にスライドさせるように押込むと簡単に挿入ができます。また、押込む際に基板に過剰なストレスが掛からないよう注意してください。
①：⇒マーク
上カバーを取付ける
1.で取り外したネジを使用し、上カバーを取付けてください。時刻設定を行う
無線機器パラメーター設定ツールから時刻設定を行ってください。
※注意：ボタン電池の交換時は電源を切り、全てのケーブルを外した状態で作業を行ってください。また、交換作業後は必ず時刻設定を行ってください。
