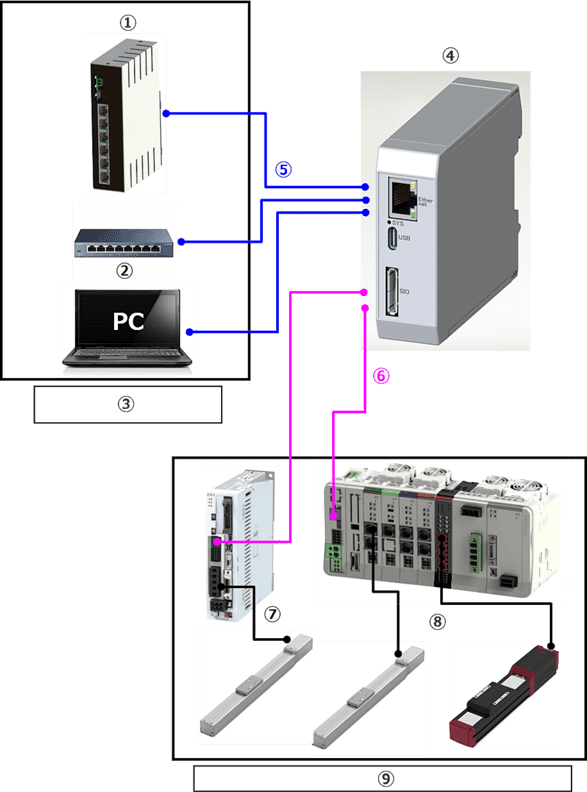

配線図（ICD-ETSE）
① | スマートウェブユニット | 型式：ICD-CTU-* | ||
➁ | HUB | |||
③ | 上位システム | お客様用意 | ||
④ | Ethernet/RS-485変換器 | 型式：ICD-ETSE-* | ||
⑤ | LANケーブル | |||
⑥ | CB-TB3-Cxxx | TB-03コントローラー接続ケーブル | CON接続仕様 | |
⑦ | 単軸CON | |||
⑧ | 多軸CON | |||
⑨ | コントローラーおよびアクチュエーター | RCONなど・・・お客様用意 | ||
取扱説明書 MJ0495-1A
① | スマートウェブユニット | 型式：ICD-CTU-* | ||
➁ | HUB | |||
③ | 上位システム | お客様用意 | ||
④ | Ethernet/RS-485変換器 | 型式：ICD-ETSE-* | ||
⑤ | LANケーブル | |||
⑥ | CB-TB3-Cxxx | TB-03コントローラー接続ケーブル | CON接続仕様 | |
⑦ | 単軸CON | |||
⑧ | 多軸CON | |||
⑨ | コントローラーおよびアクチュエーター | RCONなど・・・お客様用意 | ||
