通信
再接続
同一ネットワーク上にある接続可能なコントローラーとの通信確立を行います。
アプリケーション設定の内容次第でUDPパケットによる接続可能機器の探索を行うか、予め登録したIPアドレスにだけ通信確立を行うかの挙動が変化します。
アプリケーション設定の内容次第でUDPパケットによる接続可能機器の探索を行うか、予め登録したIPアドレスにだけ通信確立を行うかの挙動が変化します。

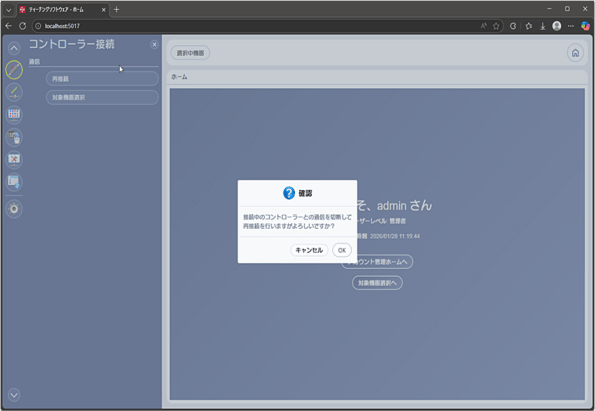

画面を開くと図 8.7のように確認メッセージが表示され、[OK]を選択すると同一ネットワーク上のコントローラーとの接続確認が始まります。
※接続確認先のコントローラーについては「通信ポート探索機能」を有効にするか否かで対象が変化します。詳細は、その他 アプリケーション設定 を参照してください。
※接続確認先のコントローラーについては「通信ポート探索機能」を有効にするか否かで対象が変化します。詳細は、その他 アプリケーション設定 を参照してください。
図 8.7 再接続 確認

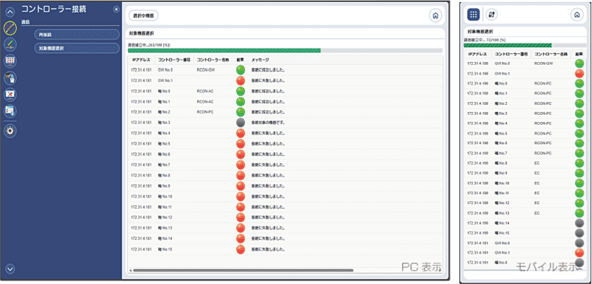

コントローラーとの接続確立中は図 8.8のような画面表示に切替わります。
リストに表示された軸No.一つずつについて接続確立を行い、実行結果に応じて結果列とメッセージ列を更新していきます。
実行結果の凡例は表 8.1を参照してください。
リストに表示された軸No.一つずつについて接続確立を行い、実行結果に応じて結果列とメッセージ列を更新していきます。
実行結果の凡例は表 8.1を参照してください。
図 8.8 再接続 再接続中
表 8.1 結果凡例
 | 接続成功 |
 | 接続失敗 |
 | 接続確立未実施 |

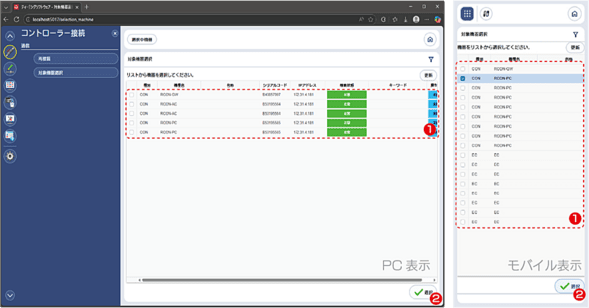

対象機器選択
ポジションデータ編集やモニターなどの機能では、機能に移行する前に任意の軸を1つ指定する必要がります。その対象とする軸を選択する画面です。
あらかじめ対象機器を選択していなくても、機器を選択する必要がある画面を開く前に本画面が自動的に表示されます。
- 対象機器選択部
ポジションデータを開きたいなど、処理対象としたい機器をこの表から選択してください。 - [選択]ボタン
対象機器を決めたらこのボタンを押してください。ボタン押下で対象機器を確定します。
