配線後の構成（ICD-WLBT）
配線後の構成として、以下の操作が可能になります。
タブレット端末・スマートフォンから無線対応のエレシリンダーの操作
パソコン専用ティーチングソフトから無線対応のエレシリンダーの操作
TB-03から各種コントローラーの操作
パソコン専用ティーチングソフトから無線対応のエレシリンダーの操作
TB-03から各種コントローラーの操作
WLAN/Bluetooth変換器は、お客様のネットワーク環境へ接続するためにEthernet（有線）またはWLAN（無線）の通信方式が使用できます。
下記、構成機器・必要部品および接続図では配線後の構成と通信方式の組み合わせの各接続図、および必要となります周辺機器（参考）を記載しております。なお、必要となります周辺機器は、ご使用の接続図の構成に応じてお客様で用意してください。
下記、構成機器・必要部品および接続図では配線後の構成と通信方式の組み合わせの各接続図、および必要となります周辺機器（参考）を記載しております。なお、必要となります周辺機器は、ご使用の接続図の構成に応じてお客様で用意してください。
構成機器・必要部品および接続図
以下に、タブレット端末・スマートフォンの場合とPCの場合とTB-03の場合について、有線方式と無線方式の接続図を示します。
- タブレット端末・スマートフォンから無線対応のエレシリンダーの操作

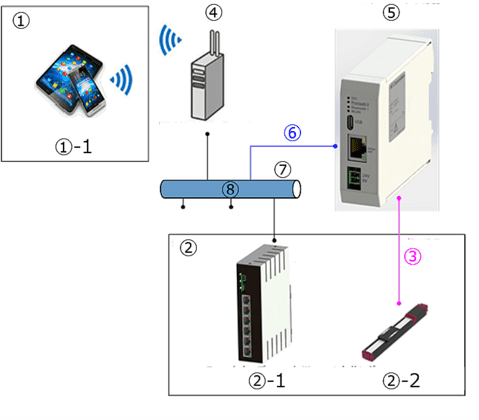

- 有線方式
① | 装置周辺エリア | |
①-1 | タブレット・スマートフォン※ | |
② | 装置設置エリア | |
②-1 | スマートウェブユニット※ | 型式：ICD-CTU-* |
②-2 | エレシリンダー | 無線通信仕様/無線軸動作対応仕様 |
③ | 無線通信 | Bluetooth |
④ | WLANアクセスポイント | |
⑤ | WLAN/Bluetooth変換器 | 型式：ICD-WLBT-* |
⑥ | Ethernetケーブル | |
⑦ | ネットワーク接続 | |
⑧ | ローカルエリアネットワーク | |
※ タブレット/スマートフォンはウェブサーバー搭載のスマートウェブユニットを通して通信します。
- 無線方式
① | 装置周辺エリア | |
①-1 | タブレット・スマートフォン※ | |
② | 装置設置エリア | |
②-1 | スマートウェブユニット※ | 型式：ICD-CTU-* |
②-2 | エレシリンダー | 無線通信仕様/無線軸動作対応仕様 |
③ | 無線通信 | Bluetooth |
④ | WLANアクセスポイント | |
⑤ | WLAN/Bluetooth変換器 | 型式：ICD-WLBT-* |
⑥ | 無線通信 | WLAN |
⑦ | ネットワーク接続 | |
⑧ | ローカルエリアネットワーク | |
※ タブレット/スマートフォンはウェブサーバー搭載のスマートウェブユニットを通して通信します。
- PCから無線対応のエレシリンダーの操作

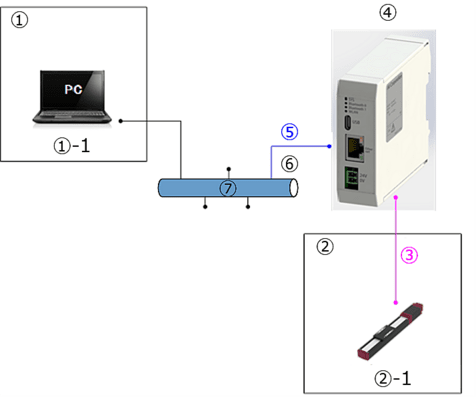

- 有線方式
① | 装置周辺エリア | |
①-1 | PCソフト | IA-OS |
② | 装置設置エリア | |
②-1 | エレシリンダー | 無線通信仕様/無線軸動作対応仕様 |
③ | 無線通信 | Bluetooth |
④ | WLAN/Bluetooth変換器 | 型式：ICD-WLBT-* |
⑤ | Ethernetケーブル | |
⑥ | ネットワーク接続 | |
⑦ | ローカルエリアネットワーク | |

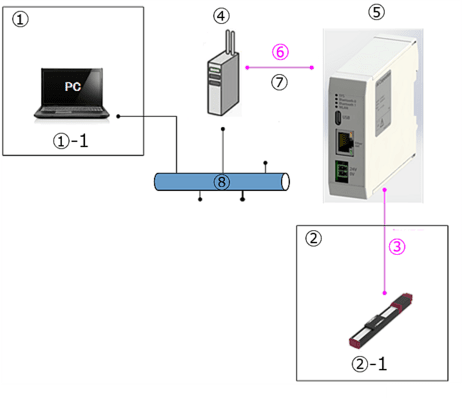

- 無線方式
① | 装置周辺エリア | |
①-1 | PCソフト | IA-OS |
② | 装置設置エリア | |
②-1 | エレシリンダー | 無線通信仕様/無線軸動作対応仕様 |
③ | 無線通信 | Bluetooth |
④ | WLANアクセスポイント | |
⑤ | WLAN/Bluetooth変換器 | 型式：ICD-WLBT-* |
⑥ | 無線通信 | WLAN |
⑦ | ネットワーク接続 | |
⑧ | ローカルエリアネットワーク | |
- TB-03から各種コントローラーの操作

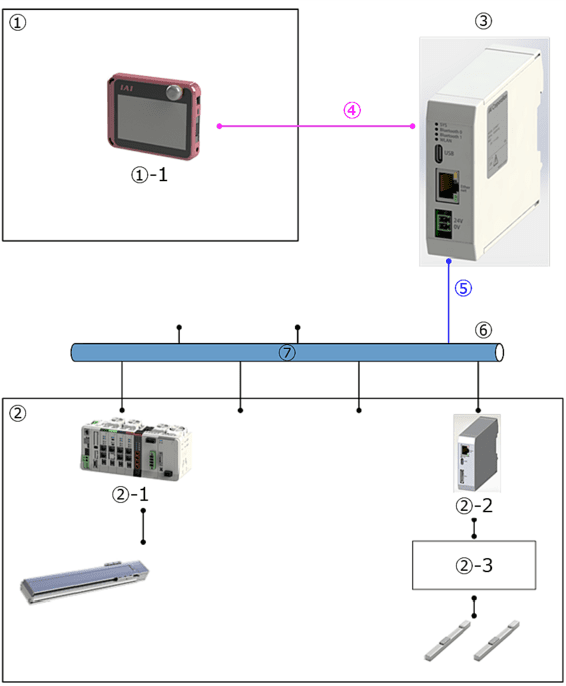

- 有線方式
① | 装置周辺エリア | |
①-1 | TB-03 | |
② | 装置設置エリア | |
②-1 | RCON | |
②-2 | Ethernet/RS-485変換器 | 型式：ICD-ETSE-* |
②-3 | 単軸・多軸CON系コントローラー | Ethernet非対応型式 |
③ | WLAN/Bluetooth変換器 | 型式：ICD-WLBT-* |
④ | 無線通信 | Bluetooth |
⑤ | Ethernetケーブル | |
⑥ | ネットワーク接続 | |
⑦ | ローカルエリアネットワーク | |

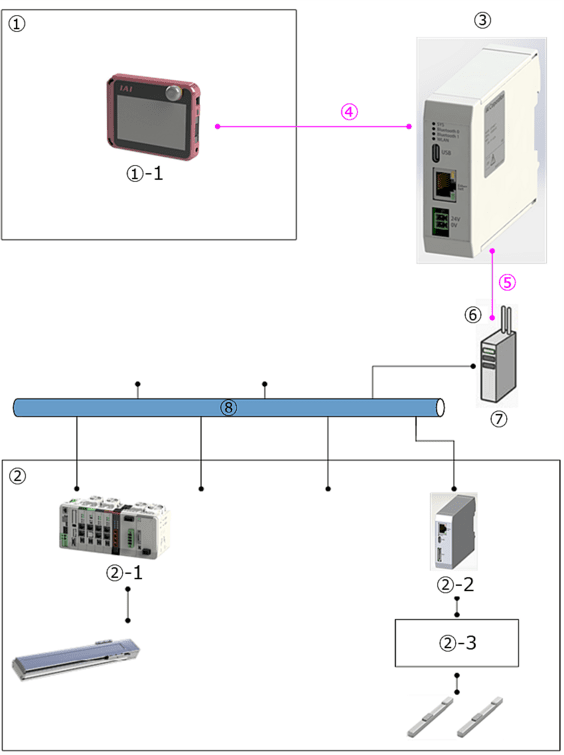

- 無線方式
① | 装置周辺エリア | |
①-1 | TB-03 | |
② | 装置設置エリア | |
②-1 | RCON | |
②-2 | Ethernet/RS-485変換器 | 型式：ICD-ETSE-* |
②-3 | 単軸・多軸CON系コントローラー | Ethernet非対応型式 |
③ | WLAN/Bluetooth変換器 | 型式：ICD-WLBT-* |
④ | 無線通信 | Bluetooth |
⑤ | 無線通信 | WLAN |
⑥ | ネットワーク接続 | |
⑦ | WLANアクセスポイント | |
⑧ | ローカルエリアネットワーク | |
