スマートウェブユニット用Webアプリ
Webアプリの画面遷移

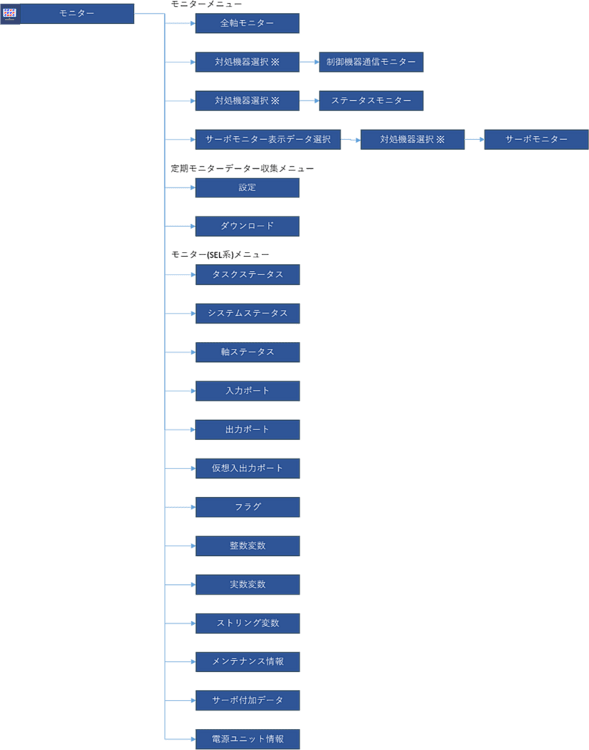

【モニター】からの遷移
【モニター】からの遷移
選択したコントローラーの、各種モニターの確認や定期モニターの設定とダウンロードができます。
※機器選択済みの場合、対処機種選択は表示されません。
