パラメーター | パラメーター説明（ICD-WLBT）

IPアドレス

WLAN/Bluetooth変換器に割当てたIPアドレスを設定します。

サブネットマスク

WLAN/Bluetooth変換器を接続するネットワークのサブネットマスクを設定します。

デフォルトゲートウェイ

ルーターやゲートウェイを介して接続する場合は、お客様のネットワーク環境に設置されているルーターやゲートウェイのIPアドレスをデフォルトゲートウェイに設定します。
本ユニットがサブネット外のネットワークと通信しない場合には、設定無し（0.0.0.0）を設定します。

UDP検索フレーム用ポート番号

スマートウェブユニットまたはIA-OSからネットワーク上のWLAN/Bluetooth変換器を検出するためのポート番号を設定します。

検索ポート番号

WLAN/Bluetooth変換器からネットワーク上のコントローラーまたはEthernet/RS-485変換器を検索するためのポート番号を設定します。

WLAN機能設定

ネットワークへ接続するための通信方式を設定します。有効/無効を1/0で指定します。
0　WLAN無効（Ethernet専用で動作します）
1　WLAN有効（WLAN専用で動作します）

WLAN国コード

本ユニットを使用する国（地域）の国コードを設定します。
国コードは下記の表を参照してください。
国コードの表に使用する国（地域）が無い場合は、当社に問合わせしてください。

設定例: "JP" (0x4A50)

WLANスキャンRSSI閾値

WLANアクセスポイントの受信レベルの閾値を設定します。設定した閾値の受信レベルにWLANアクセスポイントの受信レベルが満たない場合は接続を制限します。
設定例: -60 [dBm]
（受信レベルが-60 dBm以上のWLANアクセスポイントが接続可能になります）

WLAN送信パワー

WLANの送信パワーを設定します。
送信パワーの設定は2.4GHz帯の通信が対象です。
5GHz帯の通信は送信パワーを変更できません。

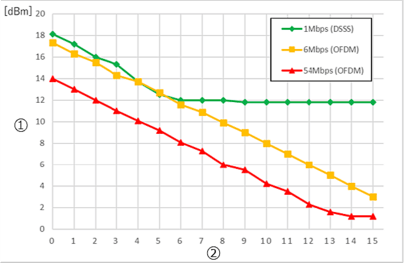

設定値に対応する送信パワーは、下記グラフを参考にしてください。

①	送信パワー
➁	WLAN送信パワー設定
