無線機器パラメーター設定ツール | 無線機器パラメーター設定ツールの画面構成

起動画面

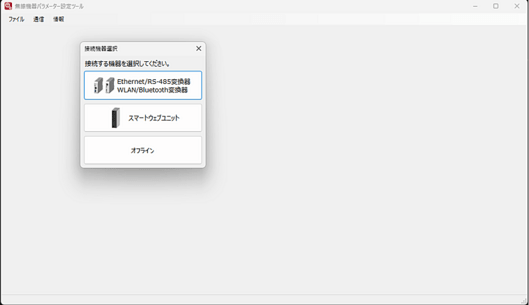

本ツールを起動すると、メイン画面が表示され、接続機器選択ウィンドウが現れます。
接続機器を選択して、パラメーター設定を行いたい機器との通信確立を行ってください。

メイン画面機能概要

メイン画面のツールバーから各メニューが選択できます。

メニュー名	概要
ファイル	パラメーターファイル関連の操作を実行する
通信	機器との通信に関する操作を実行する
情報	アプリケーションや接続機器の情報に関する操作を実行する

スマートウェブユニット接続

接続機器選択ウィンドウで、スマートウェブユニット選択後、スマートウェブユニットと通信が確立するとメイン画面が表示されます。

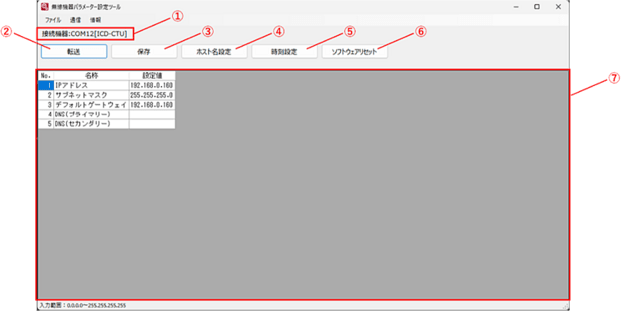

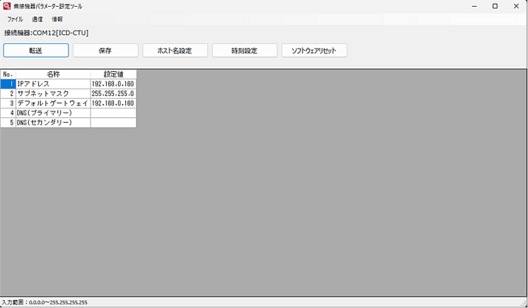

スマートウェブユニット接続（USB経由）時の各部の名称と概要を示します。

No.	名称	概要
①	接続機器情報	以下の情報を表示する・接続ポート名・型式
②	転送ボタン	パラメーターの転送を行う
③	保存ボタン	パラメーターの保存を行う
④	ホスト名設定	スマートウェブユニットのホスト名を設定する
⑤	時刻設定	スマートウェブユニットの時刻を設定する
⑥	ソフトウェアリセット	スマートウェブユニットのソフトウェアリセットを行う
⑦	パラメーター表示領域	パラメーター一覧を表示する

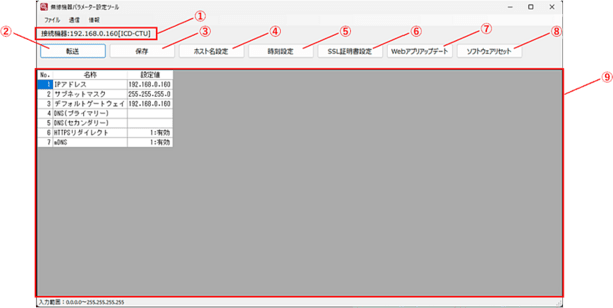

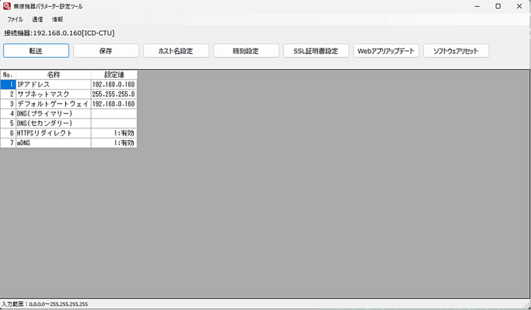

スマートウェブユニット接続（Ethernet経由）時の各部の名称と概要を示します。

No.	名称	概要
①	接続機器情報	以下の情報を表示する・接続ポート名・型式
②	転送ボタン	パラメーターの転送を行う
③	保存ボタン	パラメーターの保存を行う
④	ホスト名設定	スマートウェブユニットのホスト名を設定する
⑤	時刻設定	スマートウェブユニットの時刻を設定する
⑥	SSL証明書設定ボタン	スマートウェブユニットにSSL証明書を登録する自己認証による証明書の発行か、用意した証明書の登録が可能
⑦	Webアプリアップデートボタン	Webアプリのアップデートを行う
⑧	ソフトウェアリセット	スマートウェブユニットのソフトウェアリセットを行う
⑨	パラメーター表示領域	パラメーター一覧を表示する

Ethernet/RS-485変換器

接続機器選択ウィンドウで、Ethernet/RS-485変換器選択後、Ethernet/RS-485変換器と通信が確立するとメイン画面が表示されます。

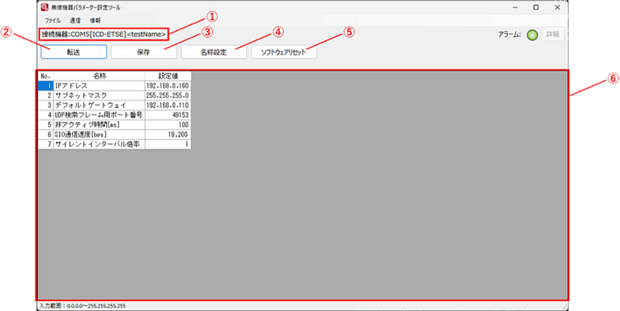

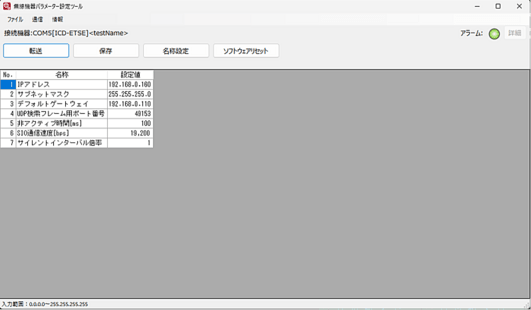

Ethernet/RS-485変換器接続時のメイン画面の各部の名称と概要を示します。

No.	名称	概要
①	接続機器情報	接続機器について以下の情報を表示する・USB接続：通信ポート、型式・Ethernet接続：通信ポート名称、型式、ユーザー定義名称
②	転送ボタン	パラメーターの転送を行う
③	保存ボタン	パラメーターの保存を行う
④	名称設定	ユーザー定義名称の設定を行う
⑤	ソフトウェアリセット	ソフトウェアリセットを行う
⑥	パラメーター表示領域	パラメーター一覧を表示する

WLAN/Bluetooth変換器

接続機器選択ウィンドウで、WLAN/Bluetooth変換器選択後、WLAN/Bluetooth変換器と通信が確立するとメイン画面が表示されます。

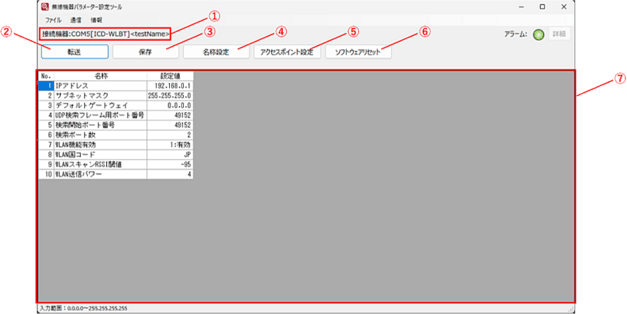

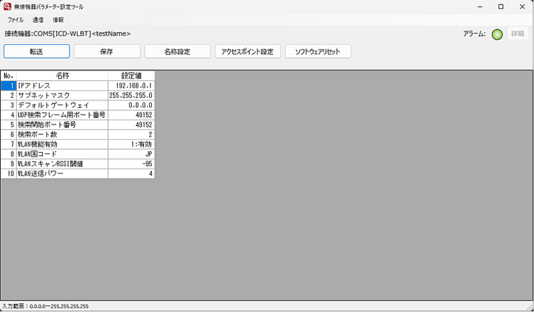

WLAN/Bluetooth変換器接続時のメイン画面の各部の名称と概要を示します。

No.	名称	概要
①	接続機器情報	接続機器について以下の情報を表示する・USB接続：通信ポート、型式・Ethernet接続：通信ポート名称、型式、ユーザー定義名称
②	転送ボタン	パラメーター転送を行う
③	保存ボタン	パラメーターの保存を行う
④	名称設定ボタン	ユーザー定義名称の設定を行う
⑤	アクセスポイント設定ボタン	WLANアクセスポイント情報の登録を行う
⑥	ソフトウェアリセットボタン	ソフトウェアリセットを行う
⑦	パラメーター表示領域	パラメーター一覧を表示する
